Kapasitor elektrolitik (Elco) adalah salah satu komponen vital dalam dunia elektronika. Kinerjanya yang handal dalam menyimpan dan melepaskan energi listrik membuatnya sangat penting dalam berbagai rangkaian, mulai dari perangkat elektronik sederhana hingga sistem yang lebih kompleks. Namun, untuk memastikan kapasitor Elco berfungsi dengan optimal, diperlukan pemantauan yang cermat. Di sinilah peran alat ukur kapasitor Elco sangat krusial. Alat ini memungkinkan pengguna untuk mengukur kapasitas, toleransi, dan kondisi fisik dari kapasitor Elco dengan akurasi tinggi.
Dalam artikel ini, Elektronike.id akan mengulas secara mendalam tentang alat ukur kapasitor Elco. Anda akan mempelajari tentang jenis-jenis alat ukur yang tersedia, cara penggunaannya, dan pentingnya pemeliharaan kapasitor Elco untuk menjaga kualitas dan kinerjanya. Jangan lewatkan kesempatan untuk mengeksplorasi lebih dalam tentang alat yang sangat penting ini. Mengetahui lebih banyak tentang alat ukur kapasitor Elco akan memberikan wawasan yang berharga bagi para penghobi elektronika, teknisi, maupun para profesional di bidang industri elektronik. Segera temukan informasi lengkapnya dalam artikel kami yang akan datang!
Pengertian tentang Alat Ukur Kapasitor Elco
Alat ukur kapasitor elco adalah perangkat yang digunakan untuk mengukur kapasitor elektrolitik (elco). Kapasitor adalah salah satu komponen penting dalam sirkuit elektronik yang memiliki kemampuan menyimpan muatan listrik. Sementara itu, kapasitor elektrolitik atau elco merupakan jenis kapasitor yang menggunakan larutan elektrolit untuk meningkatkan kapasitasnya.
Alat ukur kapasitor elco berfungsi untuk mengukur nilai kapasitansi, tahanan, dan faktor rugi dari kapasitor elektrolitik. Dengan menggunakan alat ini, teknisi atau pengguna dapat mengetahui kondisi serta kinerja kapasitor elco secara akurat.
Ketika berhadapan dengan perbaikan atau pemeliharaan peralatan elektronik yang menggunakan kapasitor elco, alat ukur ini sangat diperlukan. Dengan informasi yang diberikan oleh alat ukur, pengguna dapat menentukan apakah kapasitor elco masih berfungsi dengan baik atau perlu diganti.
Apa itu Kapasitor Elco?
Kapasitor elco adalah jenis kapasitor elektrolitik yang menggunakan lapisan oksida sebagai dielektriknya. Dielektrik ini biasanya berupa lapisan tipis yang diperoleh dengan merendam elektroda dalam larutan elektrolit. Kapasitor elco memiliki kapasitas yang cukup besar dibandingkan dengan jenis kapasitor lainnya dalam ukuran yang relatif kecil.
Salah satu karakteristik utama dari kapasitor elco adalah polaritasnya. Artinya, kapasitor ini memiliki polaritas positif dan negatif yang harus diperhatikan saat pemasangan. Jika polaritasnya terbalik, kapasitor elco dapat rusak atau bahkan meledak.
Cara Kerja Alat Ukur Kapasitor Elco
Alat ukur kapasitor, terutama untuk mengukur kapasitor elko (elektrolitik), pada dasarnya bekerja dengan prinsip pengisian dan pengosongan kapasitor. Berikut adalah langkah-langkah umum cara kerjanya:
- Pengisian Kapasitor: Saat Anda menghubungkan kapasitor ke alat ukur, alat tersebut akan memberikan tegangan konstan ke kapasitor. Pada awalnya, kapasitor dalam kondisi tidak terisi (disebut kosong). Saat kapasitor mulai dihubungkan, arus listrik mengalir ke dalamnya, menyebabkan muatan positif dan negatif terbentuk pada kedua platnya. Proses pengisian ini terjadi dalam waktu yang sangat singkat, tergantung pada nilai resistansi internal kapasitor dan tegangan yang diberikan oleh alat ukur.
- Pengukuran Waktu Pengisian: Alat ukur kapasitor akan mengukur waktu yang dibutuhkan kapasitor untuk terisi sebagian, berdasarkan pada tegangan input yang diberikan dan karakteristik kapasitor tersebut. Dengan mengukur waktu pengisian ini, alat ukur dapat menentukan kapasitansi kapasitor.
- Perhitungan Kapasitansi: Berdasarkan pada waktu pengisian dan tegangan input yang diketahui, alat ukur melakukan perhitungan untuk menentukan kapasitansi kapasitor. Ini dilakukan dengan memanfaatkan rumus dasar dalam fisika listrik yang menghubungkan muatan, tegangan, dan kapasitansi.
- Tampilan Hasil: Hasil perhitungan tersebut ditampilkan pada layar alat ukur, biasanya dalam satuan farad (F), mikrofarad (µF), atau picofarad (pF), tergantung pada ukuran kapasitor dan konfigurasi alat ukur.
- Evaluasi dan Interpretasi: Setelah nilai kapasitansi ditampilkan, pengguna dapat mengevaluasi apakah nilai tersebut sesuai dengan ekspektasi atau spesifikasi kapasitor. Nilai yang dihasilkan akan memberikan gambaran tentang kualitas dan kondisi kapasitor.
Penting untuk diingat bahwa pengukuran kapasitor elko perlu dilakukan dengan hati-hati dan sesuai dengan pedoman keselamatan, terutama karena kapasitor dapat menyimpan muatan listrik bahkan setelah sumber daya diputuskan. Selalu pastikan untuk mengamankan kapasitor dan memahami prinsip-prinsip keselamatan saat bekerja dengan listrik.
Jenis-jenis Alat Ukur Kapasitor
Ada beberapa jenis alat ukur kapasitor yang tersedia, masing-masing dengan kegunaannya sendiri. Berikut adalah beberapa jenis alat ukur kapasitor yang umum digunakan:

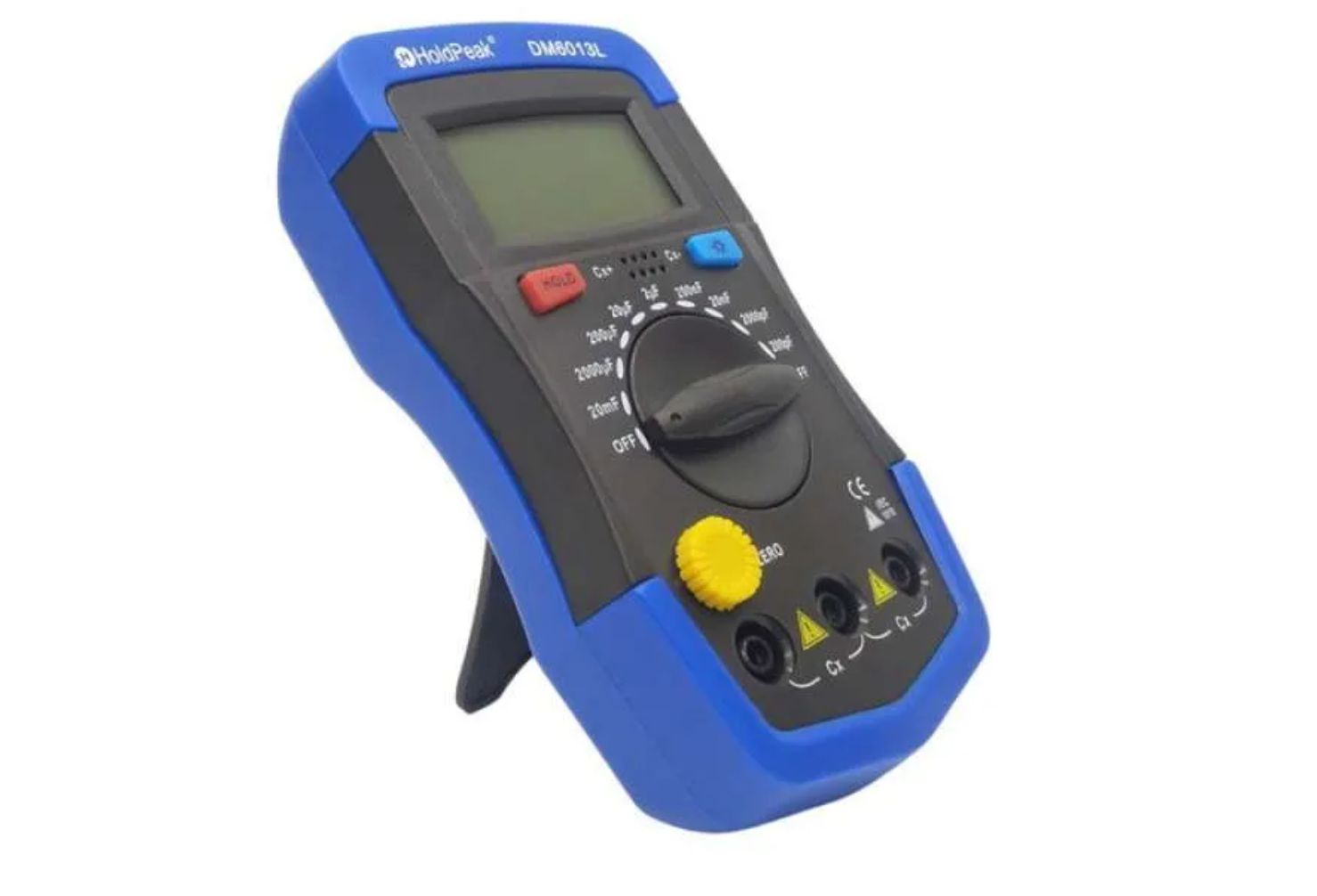

- Multimeter: Multimeter adalah alat serbaguna yang dapat digunakan untuk mengukur berbagai parameter listrik, termasuk kapasitansi. Multimeter digital modern biasanya dilengkapi dengan mode pengukuran kapasitansi.
- LCR Meter: LCR meter adalah alat yang dirancang khusus untuk mengukur komponen pasif seperti induktor (L), kapasitor (C), dan resistor (R). Ini adalah alat yang sangat berguna untuk pengukuran kapasitansi dengan presisi tinggi.
- Bridge Kapasitansi: Bridge kapasitansi adalah alat khusus yang digunakan untuk mengukur kapasitansi dengan akurasi tinggi. Ini bekerja dengan membandingkan kapasitansi yang diukur dengan kapasitansi yang diketahui pada rangkaian jembatan.
- Oscilloscope: Meskipun tidak dirancang khusus untuk mengukur kapasitansi, osiloskop dapat digunakan untuk memperkirakan kapasitansi dengan memeriksa waktu pengisian atau pengosongan kapasitor pada sinyal tegangan yang diberikan.
- Capacitance Meter Portabel: Ini adalah alat yang dirancang khusus untuk mengukur kapasitansi dengan mudah dan cepat. Mereka seringkali lebih ringkas dan mudah digunakan daripada multimeter untuk tugas-tugas spesifik.
- Tes Pegangan: Alat ini digunakan untuk menguji kapasitor elko untuk menentukan apakah kapasitor telah mengalami degradasi atau kebocoran. Mereka biasanya mengaplikasikan tegangan tinggi ke kapasitor untuk menguji integritas isolasi.
Setiap jenis alat ukur kapasitor memiliki kelebihan dan kekurangan tertentu tergantung pada kebutuhan dan konteks pengukuran. Pemilihan alat yang tepat tergantung pada tingkat akurasi yang dibutuhkan, rentang nilai kapasitansi yang diukur, serta ketersediaan dan keahlian pengguna.
Manfaat Penggunaan Alat Ukur Kapasitor
Penggunaan alat ukur kapasitor memiliki beberapa manfaat, antara lain:
- Mendeteksi Kerusakan: Dengan menggunakan alat ukur, teknisi atau pengguna dapat dengan cepat mendeteksi apakah kapasitor elco mengalami kerusakan atau tidak berfungsi dengan baik.
- Menghemat Waktu: Dibandingkan dengan metode pengujian manual, penggunaan alat ukur dapat menghemat waktu dalam proses identifikasi masalah pada kapasitor elco.
- Meningkatkan Keamanan: Alat ukur dapat membantu mengurangi risiko kerusakan atau kecelakaan yang disebabkan oleh penggunaan kapasitor elco yang rusak atau tidak berfungsi dengan baik.
- Akurasi Pengukuran: Alat ukur kapasitor dirancang untuk memberikan hasil pengukuran yang akurat dan dapat diandalkan, sehingga memungkinkan pengguna untuk membuat keputusan yang tepat terkait dengan kondisi kapasitor.
Cara Menggunakan Alat Ukur Kapasitor
Berikut adalah langkah-langkah umum untuk menggunakan alat ukur kapasitor:
- Persiapkan Alat: Pastikan alat ukur dalam kondisi baik dan terkalibrasi dengan benar sebelum digunakan.
- Hubungkan Probe: Sambungkan probe atau kabel alat ukur ke terminal kapasitor elco yang akan diukur. Pastikan polaritas probe sesuai dengan polaritas kapasitor.
- Aktifkan Alat: Nyalakan alat ukur dan atur mode pengukuran sesuai dengan yang diinginkan (kapasitansi atau resistansi).
- Baca Hasil: Bacalah hasil pengukuran yang ditampilkan pada layar alat. Perhatikan nilai kapasitansi dan resistansi kapasitor.
- Interpretasi Hasil: Berdasarkan hasil pengukuran, tentukan kondisi kapasitor elco. Jika nilai kapasitansi atau resistansi di luar batas normal, kemungkinan besar kapasitor perlu diganti.
- Tindakan Selanjutnya: Sesuaikan tindakan selanjutnya berdasarkan interpretasi hasil pengukuran. Jika kapasitor rusak, gantilah dengan yang baru sesuai dengan spesifikasi yang diperlukan.
Kesimpulan
Alat ukur kapasitor Elco adalah instrumen yang penting dalam dunia elektronik, membantu teknisi dan hobiis elektronik untuk mengukur dengan akurat nilai kapasitansi dari kapasitor jenis ini. Dengan menggunakan alat ukur ini, pengguna dapat memastikan kinerja optimal dari perangkat elektronik yang menggunakan kapasitor Elco, serta melakukan pemeliharaan preventif untuk mencegah kerusakan atau kegagalan. Dengan demikian, pemahaman tentang penggunaan dan pentingnya alat ukur kapasitor Elco menjadi kunci dalam memastikan kehandalan sistem elektronik.
