Fungsi Kapasitor Polyester, Jenis-jenis & Prinsip Kerja

Dalam dunia yang semakin terkoneksi secara digital, kehadiran komponen elektronik seperti kapasitor menjadi sangat vital. Salah satu jenis kapasitor yang sering digunakan adalah kapasitor polyester. Meskipun mungkin terlihat sederhana, kapasitor polyester memiliki peran yang sangat penting dalam berbagai aplikasi elektronik. Kapasitor polyester merupakan komponen pasif yang mampu menyimpan dan melepaskan energi listrik dengan cepat. Fungsi kapasitor polyester utamanya adalah untuk memfilter sinyal, menyediakan tegangan stabil, dan mengurangi noise pada rangkaian elektronik. Dengan kemampuan ini, kapasitor polyester sering digunakan dalam pembuatan sirkuit pemfilteran, penguat sinyal, dan regulator tegangan.

Namun, betapa pun pentingnya peran kapasitor polyester, banyak yang belum memahami secara mendalam tentang bagaimana kapasitor ini bekerja dan bagaimana penerapannya dalam berbagai perangkat elektronik. Untuk itu, mari kita gali lebih dalam fungsi dan manfaat kapasitor polyester dalam artikel selanjutnya. Dalam pembahasan mendatang, Elektronike.id akan membahas lebih detail tentang fungsi kapasitor polyester, prinsip kerja, jenis-jenisnya, serta aplikasi praktis dalam berbagai bidang, mulai dari industri elektronik hingga telekomunikasi. Simaklah pembahasan lengkapnya untuk memperluas pemahaman Anda tentang salah satu komponen kunci dalam elektronika modern ini. Jangan lewatkan kesempatan untuk menemukan bagaimana kapasitor polyester berperan dalam memajukan teknologi saat ini!

Baca Cepat show

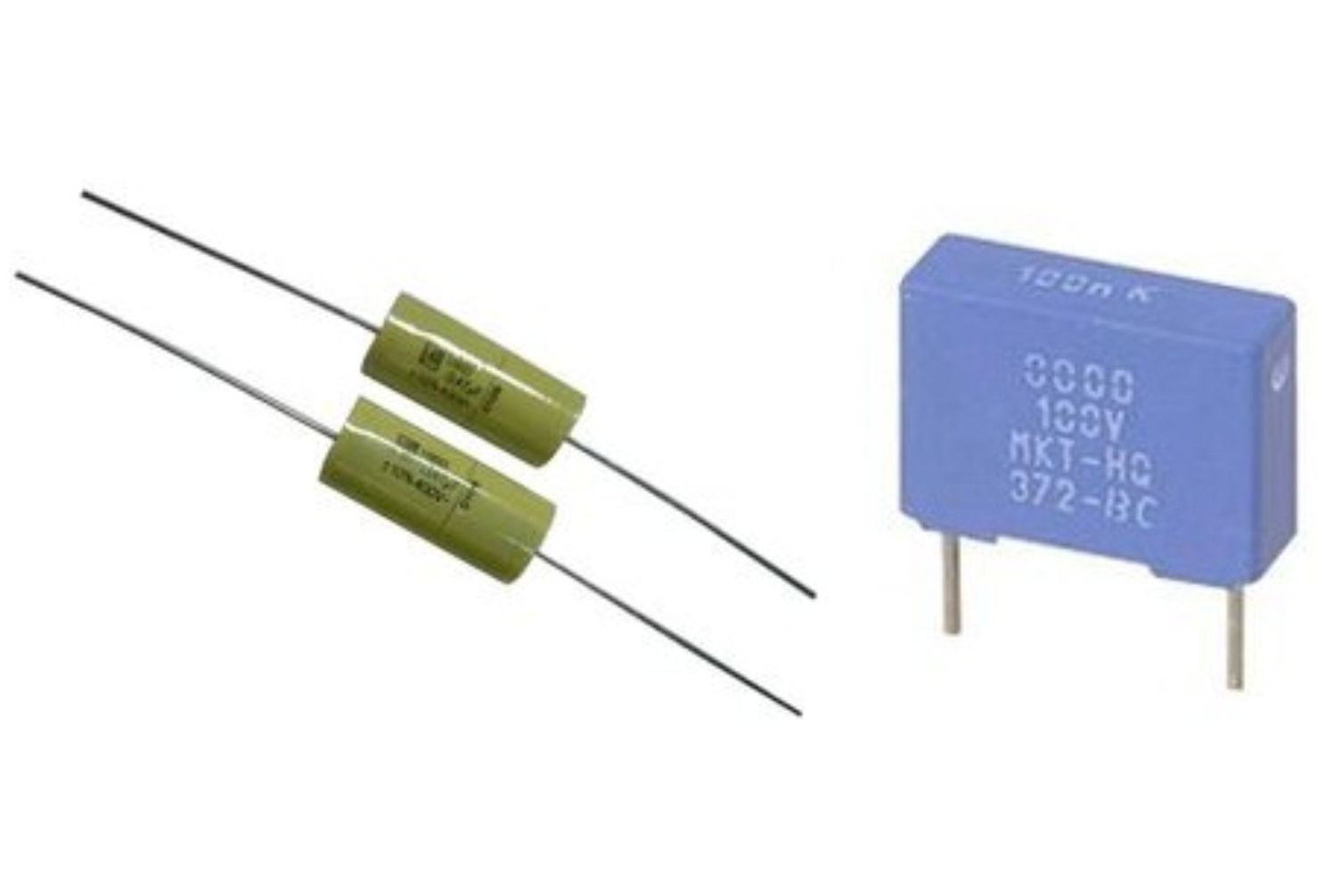

Pengenalan tentang Kapasitor Polyester

Kapasitor polyester adalah komponen elektronik yang memiliki peran penting dalam sirkuit elektronik. Dikenal juga sebagai kapasitor Mylar, kapasitor polyester terbuat dari bahan dielektrik polyester yang memungkinkan penyimpanan energi listrik dalam bentuk medan listrik antara dua konduktor.

Kapasitor polyester sering digunakan dalam berbagai aplikasi elektronik, mulai dari peralatan rumah tangga hingga peralatan industri. Karena sifatnya yang stabil dan harga yang terjangkau, kapasitor jenis ini menjadi pilihan yang populer di antara para pengembang dan insinyur.

Fungsi Kapasitor Polyester

Fungsi kapasitor polyester dalam rangkaian elektronik, terutama karena karakteristiknya yang stabil, toleransi yang baik, dan kemampuan untuk bekerja pada frekuensi tinggi. Berikut adalah beberapa fungsi utama dari kapasitor polyester:

Penyaringan: Kapasitor polyester digunakan dalam rangkaian penyaringan untuk memisahkan sinyal-sinyal frekuensi tinggi dari frekuensi rendah atau DC. Mereka dapat membantu menghilangkan noise atau interferensi dari sinyal listrik yang diinginkan.
Penyimpanan Energi: Kapasitor polyester mampu menyimpan muatan listrik dan melepaskannya kembali ke sirkuit saat diperlukan. Ini membuatnya berguna dalam aplikasi seperti penundaan fasa atau sebagai sumber energi sementara dalam sirkuit daya kecil.
Kopling: Kapasitor polyester sering digunakan sebagai komponen kopling dalam sirkuit elektronik. Mereka memungkinkan transmisi sinyal AC tanpa mempengaruhi komponen DC dalam sirkuit, memisahkan sinyal AC dari sinyal DC.
Kapasitor Bypass: Kapasitor polyester digunakan sebagai kapasitor bypass untuk menyediakan jalur rendah hambatan bagi sinyal AC pada titik-titik tertentu dalam sirkuit. Ini membantu menjaga stabilitas tegangan pada titik-titik tertentu dalam sirkuit.
Filter: Kapasitor polyester digunakan dalam berbagai jenis filter elektronik, termasuk filter high-pass, low-pass, dan band-pass. Mereka membantu mengatur respons frekuensi sirkuit dan memisahkan berbagai komponen frekuensi dalam sinyal.
Penyimpanan Informasi: Kapasitor polyester kadang-kadang digunakan sebagai bagian dari penyimpanan informasi dalam aplikasi seperti kapasitor baca-tulis dalam sistem penyimpanan data.
Penyimpanan Energi Sementara: Kapasitor polyester sering digunakan dalam aplikasi di mana energi perlu disimpan sementara dan dilepaskan kembali dengan cepat, seperti dalam pulsa pemutus arus listrik, sakelar elektronik, atau dalam aplikasi listrik daya rendah.

Jenis-Jenis Kapasitor Polyester

Ada beberapa jenis kapasitor polyester yang digunakan dalam berbagai aplikasi elektronik. Berikut adalah beberapa jenis kapasitor polyester yang umum:

Kapasitor Poliester Metal Film (MKT/MKP): Ini adalah jenis kapasitor polyester yang paling umum. Mereka memiliki lapisan film tipis dari bahan dielektrik polyester yang diletakkan di antara dua pelat logam. Kapasitor ini biasanya tersedia dalam bentuk axial atau radial, dengan kapasitansi yang bervariasi dari nilai-nilai yang sangat kecil hingga yang cukup besar.
Kapasitor Poliester Kertas (MKP): Kapasitor poliester kertas juga menggunakan bahan dielektrik polyester, tetapi lapisan film polyester diletakkan di antara dua lembar kertas. Mereka biasanya digunakan dalam aplikasi di mana kapasitansi yang tinggi dan tegangan kerja yang lebih rendah diperlukan.
Kapasitor Poliester Metalized (MKT/MKP): Kapasitor poliester metalized adalah varian kapasitor film polyester di mana lapisan logam disemprotkan pada satu sisi film polyester sebagai elektroda, sementara sisi lainnya dilapisi dengan bahan konduktif. Kapasitor ini biasanya lebih kecil dan lebih ringan daripada kapasitor dengan pelat logam yang terpisah.
Kapasitor Poliester Variabel: Kapasitor poliester variabel memiliki kapasitansi yang dapat diubah secara manual dengan memutar pengaturan atau variabel. Mereka sering digunakan dalam aplikasi seperti tuner radio atau pengatur frekuensi di mana kapasitansi variabel diperlukan.
Kapasitor Poliester SMD (Surface Mount Device): Ini adalah kapasitor poliester yang dirancang untuk dipasang pada permukaan PCB dengan teknologi SMD. Mereka memiliki ukuran yang kecil dan cocok untuk aplikasi elektronik modern dengan ruang terbatas.

Prinsip Kerja Kapasitor Polyester

Kapasitor polyester, juga dikenal sebagai kapasitor film polyester, adalah komponen elektronik yang digunakan untuk menyimpan dan melepaskan muatan listrik. Prinsip kerja kapasitor polyester didasarkan pada penyimpanan muatan listrik di antara dua pelat konduktif yang dipisahkan oleh bahan dielektrik polyester.

Berikut adalah prinsip kerja kapasitor polyester secara lebih detail:

Pelat Konduktif: Kapasitor polyester terdiri dari dua pelat logam konduktif yang diletakkan berdampingan. Pelat-pelat ini berfungsi sebagai terminal kapasitor yang memungkinkan arus listrik masuk dan keluar dari kapasitor.
Dielektrik Polyester: Antara dua pelat konduktif tersebut terdapat lapisan bahan dielektrik, yang dalam hal ini adalah bahan polyester. Bahan dielektrik digunakan untuk memisahkan dua pelat konduktif dan memungkinkan kapasitor untuk menyimpan muatan listrik.
Penyimpanan Muatan: Ketika tegangan diterapkan ke kapasitor, muatan listrik mulai menumpuk di pelat-pelat konduktif. Partikel-partikel muatan positif menumpuk pada satu pelat, sementara partikel muatan negatif menumpuk pada pelat yang lain. Proses ini menciptakan perbedaan potensial atau tegangan di antara dua pelat kapasitor.
Kapasitansi: Kapasitansi kapasitor polyester ditentukan oleh luas permukaan pelat konduktif, jarak di antara mereka, dan jenis bahan dielektrik yang digunakan. Kapasitansi adalah ukuran seberapa efisien kapasitor dapat menyimpan muatan listrik.
Pelepasan Muatan: Ketika kapasitor tersambung dalam sirkuit, muatan listrik dapat dilepaskan kembali ke sirkuit untuk melakukan kerja. Ini terjadi ketika arus listrik mengalir melalui kapasitor, dan muatan listrik yang tersimpan dilepaskan kembali ke sirkuit untuk digunakan.

Tips Penggunaan Kapasitor Polyester secara Efisien

Penggunaan kapasitor polyester yang efisien bisa meningkatkan kinerja sirkuit dan perangkat elektronik Anda. Berikut beberapa tips untuk menggunakan kapasitor polyester secara efisien:

Pemilihan Nilai Kapasitor yang Tepat: Pastikan Anda menggunakan kapasitor dengan nilai yang sesuai untuk aplikasi Anda. Nilai kapasitor yang terlalu kecil mungkin tidak efektif, sementara nilai yang terlalu besar bisa membuang-buang ruang dan biaya. Perhitungkan kebutuhan tegangan, frekuensi, dan kapasitansi yang diperlukan.
Kualitas: Pilih kapasitor polyester berkualitas tinggi dari produsen yang terpercaya. Kapasitor berkualitas buruk mungkin memiliki toleransi yang tidak stabil atau umur pakai yang lebih pendek.
Temperatur Kerja: Perhatikan rentang suhu kerja kapasitor. Pastikan kapasitor dapat beroperasi dalam rentang suhu yang diinginkan untuk aplikasi Anda. Kapasitor polyester biasanya memiliki rentang suhu yang luas, tetapi pastikan Anda memilih yang sesuai untuk lingkungan kerja Anda.
Penggunaan dalam Filter dan Penyaring: Kapasitor polyester sering digunakan dalam rangkaian filter dan penyaring untuk menghilangkan noise dan interferensi. Pastikan Anda memilih kapasitor dengan tegangan kerja yang cukup dan toleransi yang ketat untuk aplikasi ini.
Jaga Jarak dan Pengkabelan yang Tepat: Hindari menempatkan kapasitor terlalu dekat dengan sumber panas atau komponen lain yang dapat mempengaruhi kinerjanya. Pastikan pengkabelan dan jarak antara kapasitor dengan komponen lainnya sesuai dengan standar desain.
Perlindungan Terhadap Tegangan Berlebih: Berikan perlindungan yang cukup terhadap kapasitor terhadap lonjakan tegangan atau tegangan berlebih. Hal ini dapat dilakukan dengan menggunakan komponen perlindungan seperti varistor atau pengaman tegangan lainnya.
Perawatan dan Penggantian Rutin: Meskipun kapasitor polyester cenderung memiliki umur pakai yang panjang, tetap perhatikan tanda-tanda keausan atau degradasi. Ganti kapasitor yang rusak atau melebihi masa pakainya untuk mencegah kegagalan sirkuit.
Penggunaan Dalam Aplikasi Audio: Kapasitor polyester sering digunakan dalam aplikasi audio untuk coupling dan decoupling. Pastikan Anda memilih kapasitor dengan distorsi yang rendah dan kualitas audio yang baik untuk aplikasi ini.

Kelebihan & Kekurangan Kapasitor Polyester

Kapasitor polyester memiliki sejumlah kelebihan dan kekurangan yang perlu dipertimbangkan sebelum digunakan dalam suatu aplikasi. Berikut adalah beberapa di antaranya:

Kelebihan:

Stabilitas: Kapasitor polyester memiliki stabilitas yang baik dalam hal nilai kapasitansi dan tegangan kerja. Mereka cenderung tidak terpengaruh oleh perubahan suhu atau tegangan secara signifikan.
Harga Terjangkau: Kapasitor polyester relatif terjangkau dibandingkan dengan beberapa jenis kapasitor lainnya seperti kapasitor film polipropilena atau kapasitor tanta.
Toleransi yang Tinggi: Kapasitor polyester sering tersedia dalam toleransi yang ketat, yang memungkinkan desain sirkuit yang lebih akurat dan stabil.
Kapasitansi yang Stabil: Kapasitor polyester memiliki kapasitansi yang stabil seiring waktu, yang berarti mereka cenderung mempertahankan kinerja mereka dalam jangka waktu yang lama.
Toleransi terhadap Frekuensi Tinggi: Mereka dapat bekerja pada frekuensi tinggi dengan baik, menjadikannya pilihan yang baik untuk aplikasi di mana respon frekuensi tinggi penting, seperti dalam filter dan penyaring.

Kekurangan:

Kapasitansi yang Rendah: Kapasitor polyester umumnya memiliki kapasitansi yang lebih rendah dibandingkan dengan beberapa jenis kapasitor lainnya seperti kapasitor elektrolitik.
Tegangan Kerja Terbatas: Kapasitor polyester memiliki batasan tegangan kerja yang lebih rendah dibandingkan dengan beberapa jenis kapasitor lainnya seperti kapasitor tanta atau kapasitor film polipropilena.
Rentang Suhu Terbatas: Meskipun kapasitor polyester memiliki rentang suhu kerja yang luas, rentang suhu tersebut mungkin tidak cukup untuk beberapa aplikasi yang memerlukan kinerja ekstrem pada suhu yang sangat tinggi atau sangat rendah.
Kinerja di Bawah Tegangan Tinggi: Kapasitor polyester mungkin tidak cocok untuk aplikasi yang memerlukan kinerja yang sangat baik di bawah tegangan tinggi atau kondisi tegangan tinggi yang konstan.
Lebih Rentan terhadap Penembusan: Kapasitor polyester mungkin lebih rentan terhadap penembusan (breakdown) dibandingkan dengan beberapa jenis kapasitor lainnya seperti kapasitor film polipropilena.

Kesimpulan

Kapasitor polyester merupakan komponen elektronik yang penting dalam sirkuit elektronik modern. Dengan fungsi kapasitor polyester utamanya dalam menyimpan dan melepaskan energi listrik secara cepat, kapasitor polyester telah menjadi pilihan yang populer di antara para pengembang dan insinyur.

Dengan pemilihan yang tepat dan penggunaan yang efisien, kapasitor polyester dapat meningkatkan kinerja dan efisiensi sirkuit elektronik Anda. Namun, perlu diingat bahwa setiap jenis kapasitor memiliki karakteristik dan batasan tertentu, sehingga penting untuk memilih dengan bijak sesuai dengan kebutuhan aplikasi Anda.
