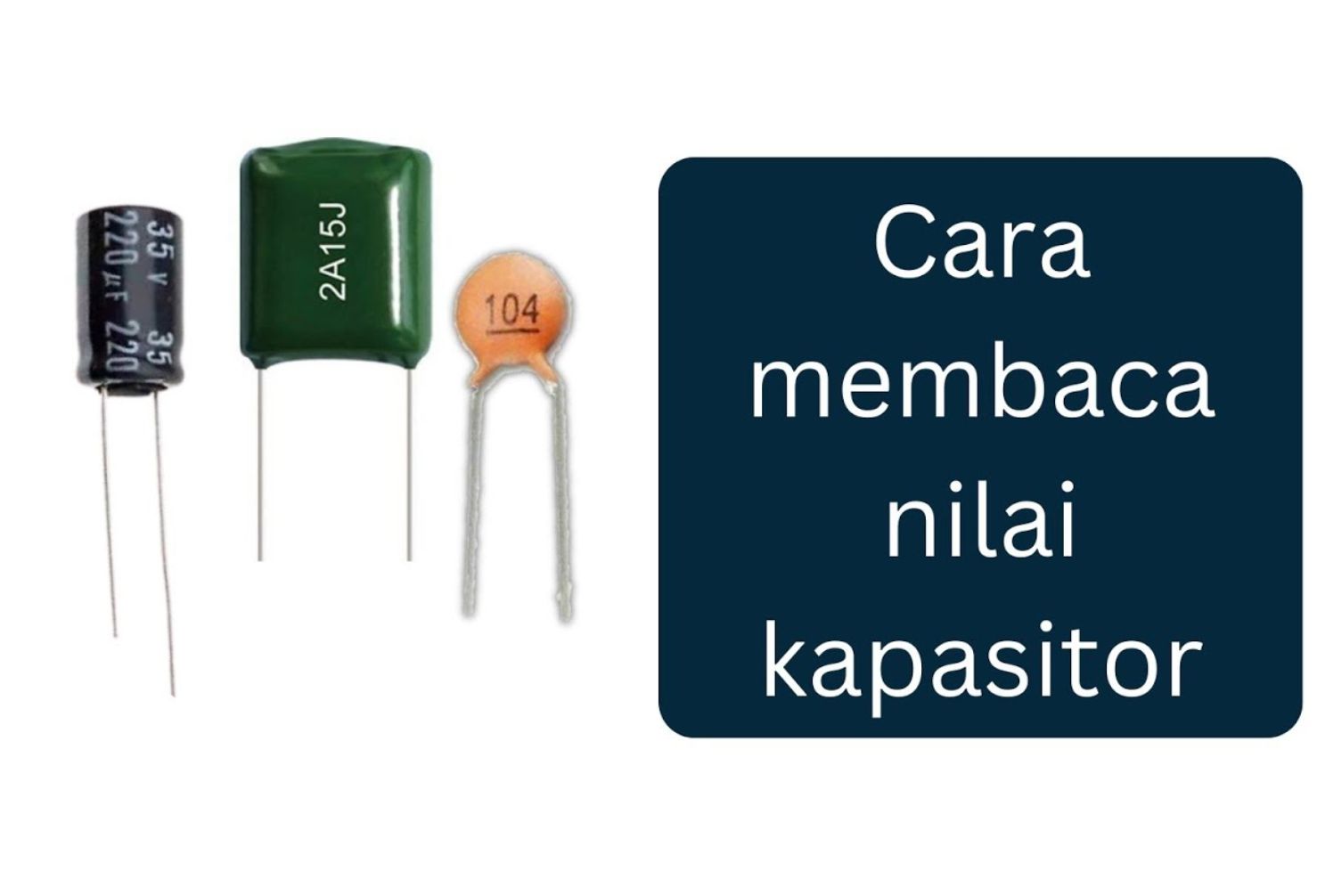

Cara Membaca Nilai Kapasitor

Kapasitor adalah salah satu komponen elektronik yang penting dalam berbagai rangkaian listrik. Memahami cara membaca nilai kapasitor sangat penting bagi siapa saja yang tertarik dalam dunia elektronika, baik itu hobiis, pelajar, atau profesional. Nilai kapasitor biasanya ditulis dalam bentuk kode angka atau huruf yang mungkin membingungkan bagi pemula. Namun, dengan sedikit pengetahuan dan latihan, Anda dapat dengan mudah memahami dan menerapkan informasi ini. Ada beberapa metode untuk menentukan nilai kapasitor, tergantung pada jenis dan kode yang digunakan. Kapasitor dengan kode tiga digit, kode warna, atau penulisan langsung kapasitas dalam mikrofarad (µF), nanofarad (nF), atau pikofarad (pF) memerlukan pendekatan yang berbeda. Selain itu, penting juga untuk memahami toleransi dan tegangan kerja kapasitor, yang juga biasanya ditunjukkan pada badan kapasitor.

Dalam artikel ini, Elektronike.id akan membahas cara membaca berbagai kode nilai kapasitor dengan contoh praktis yang mudah diikuti. Jika Anda tertarik untuk memperdalam pengetahuan tentang cara membaca nilai kapasitor dan bagaimana mengaplikasikannya dalam proyek elektronik Anda, simak terus pembahasan selanjutnya. Mari kita mulai dengan memahami dasar-dasar kode kapasitor!





Pengertian tentang Kapasitor

Kapasitor adalah salah satu komponen elektronik pasif yang memiliki kemampuan untuk menyimpan energi listrik dalam medan listrik. Secara sederhana, kapasitor dapat diumpamakan seperti baterai yang dapat menyimpan dan melepaskan energi dengan cepat. Namun, berbeda dengan baterai yang menyimpan energi dalam bentuk reaksi kimia, kapasitor menyimpan energi dalam bentuk medan listrik yang terbentuk antara dua lempeng konduktor yang dipisahkan oleh bahan dielektrik.

Kapasitor terdiri dari dua konduktor yang dikenal sebagai pelat atau lempeng, yang dipisahkan oleh bahan isolator yang disebut dielektrik. Ketika tegangan diberikan pada kapasitor, muatan listrik positif dan negatif akan tertarik ke pelat yang berlawanan, menciptakan medan listrik di antara mereka. Jumlah muatan yang dapat disimpan oleh kapasitor tergantung pada ukuran pelat, jarak antara pelat, dan jenis bahan dielektrik yang digunakan.

Kapasitor memiliki berbagai aplikasi dalam sirkuit elektronik, mulai dari penyaringan (filtering) sinyal, penyimpanan energi, hingga stabilisasi tegangan. Kemampuan kapasitor untuk melepaskan energi dengan cepat membuatnya sangat berguna dalam sirkuit yang memerlukan suplai energi sementara, seperti flash kamera atau sistem audio.





Fungsi Kapasitor dalam Sirkuit Elektronik

Dalam sirkuit elektronik, kapasitor memiliki beberapa fungsi penting yang mendukung kinerja dan stabilitas sistem. Beberapa fungsi utama kapasitor dalam sirkuit elektronik antara lain:

  1. Penyimpanan Energi: Kapasitor dapat menyimpan energi listrik dan melepaskannya saat diperlukan. Ini berguna dalam aplikasi seperti flash kamera, di mana energi harus dilepaskan dengan cepat untuk menghasilkan kilatan cahaya yang terang.
  2. Penyaringan (Filtering): Kapasitor digunakan dalam sirkuit filter untuk memisahkan sinyal berdasarkan frekuensi. Misalnya, dalam sirkuit power supply, kapasitor membantu menghilangkan ripple atau gangguan tegangan AC sehingga hanya tegangan DC yang halus yang diteruskan ke komponen lain.
  3. Penghalusan (Smoothing): Dalam sirkuit power supply, kapasitor digunakan untuk menghaluskan tegangan keluaran. Setelah tegangan AC diubah menjadi DC, kapasitor akan menyimpan dan melepaskan energi untuk mengisi celah saat tegangan DC berfluktuasi, menghasilkan tegangan DC yang lebih stabil.
  4. Kopling (Coupling): Kapasitor dapat digunakan untuk menghubungkan dua bagian sirkuit tanpa mentransfer tegangan DC. Ini memungkinkan sinyal AC untuk diteruskan sementara memblokir komponen DC, yang berguna dalam aplikasi amplifier.
  5. Stabilisasi Tegangan: Dalam sirkuit digital, kapasitor digunakan untuk menstabilkan tegangan dan mencegah fluktuasi yang dapat menyebabkan gangguan dalam operasi logika.
  6. Oscillator dan Timer: Kapasitor digunakan dalam rangkaian oscillator untuk menghasilkan sinyal berkala dan dalam rangkaian timer untuk mengatur waktu tunda (delay).

Fungsi kapasitor yang beragam ini membuatnya menjadi komponen yang sangat penting dalam berbagai jenis perangkat elektronik, mulai dari peralatan rumah tangga hingga perangkat medis dan sistem komunikasi.





Jenis-Jenis Kapasitor

Kapasitor hadir dalam berbagai jenis, masing-masing dengan karakteristik dan aplikasi yang spesifik. Beberapa jenis kapasitor yang paling umum meliputi:

  1. Kapasitor Elektrolitik: Kapasitor ini memiliki kapasitas yang besar dan umumnya digunakan dalam aplikasi yang membutuhkan penyimpanan energi tinggi, seperti dalam power supply. Mereka menggunakan elektrolit sebagai salah satu pelatnya dan biasanya memiliki polaritas yang harus diperhatikan.
  2. Kapasitor Keramik: Kapasitor ini menggunakan bahan keramik sebagai dielektrik dan memiliki nilai kapasitansi yang bervariasi dari sangat rendah hingga sedang. Mereka sering digunakan dalam aplikasi frekuensi tinggi dan sebagai kapasitor bypass atau coupling.
  3. Kapasitor Film: Kapasitor film menggunakan film plastik sebagai dielektrik dan dikenal karena stabilitasnya yang tinggi dan kehilangan energi yang rendah. Mereka digunakan dalam aplikasi yang memerlukan kapasitansi stabil dan andal, seperti dalam filter audio.
  4. Kapasitor Tantalum: Jenis kapasitor ini mirip dengan kapasitor elektrolitik tetapi menggunakan tantalum sebagai elektrolit. Mereka memiliki ukuran yang lebih kecil dan stabilitas yang lebih baik, tetapi harganya lebih mahal. Kapasitor tantalum sering digunakan dalam perangkat elektronik portabel.
  5. Kapasitor Mika: Kapasitor ini menggunakan mika sebagai dielektrik dan dikenal karena stabilitas dan keandalannya yang tinggi. Mereka digunakan dalam aplikasi frekuensi tinggi dan di sirkuit RF (radio frequency).
  6. Kapasitor Super (Supercapacitor): Kapasitor ini memiliki kapasitansi yang sangat besar dan digunakan untuk aplikasi yang memerlukan penyimpanan energi tinggi, seperti dalam sistem penyimpanan energi dan kendaraan listrik.





Cara Membaca Nilai Kapasitor

Membaca nilai kapasitor bisa menjadi tugas yang menantang, terutama bagi mereka yang baru mengenal komponen ini. Namun, dengan memahami kode yang digunakan pada kapasitor, Anda dapat dengan mudah menentukan nilai kapasitansi, tegangan, dan toleransi. Berikut adalah beberapa langkah dan tips untuk membaca nilai kapasitor:

  1. Kode Angka: Banyak kapasitor menggunakan kode tiga digit untuk menunjukkan nilai kapasitansi. Dua digit pertama menunjukkan angka signifikan, sedangkan digit ketiga menunjukkan faktor pengali. Misalnya, kode 104 berarti 10 diikuti oleh 4 nol, yang menghasilkan kapasitansi 100,000 pF atau 100 nF.
  2. Kode Warna: Seperti resistor, beberapa kapasitor, terutama yang lebih tua, menggunakan kode warna untuk menunjukkan nilai kapasitansi. Setiap warna mewakili angka tertentu dan urutan warna dapat diterjemahkan menjadi nilai kapasitansi.
  3. Simbol μF, nF, pF: Kapasitor biasanya ditandai dengan unit kapasitansi seperti mikrofarad (μF), nanofarad (nF), atau pikofarad (pF). Pastikan Anda memahami konversi antara unit-unit ini: 1 μF = 1000 nF = 1,000,000 pF.
  4. Tegangan Kerja: Selain nilai kapasitansi, kapasitor juga memiliki tegangan kerja maksimum yang harus diperhatikan untuk mencegah kerusakan. Tegangan ini biasanya ditandai pada badan kapasitor dengan unit volt (V).
  5. Toleransi: Kapasitor memiliki toleransi yang menunjukkan seberapa jauh nilai aktualnya bisa menyimpang dari nilai yang tertera. Toleransi ini sering dinyatakan sebagai persentase, seperti ±10%.
  6. Polaritas: Beberapa kapasitor, terutama kapasitor elektrolitik dan tantalum, memiliki polaritas yang harus diperhatikan. Biasanya, kutub positif (+) dan negatif (-) akan ditandai dengan jelas pada badan kapasitor.





Tips dan Trik dalam Membaca Nilai Kapasitor

Berikut adalah beberapa tips dan trik untuk membantu Anda membaca nilai kapasitor dengan lebih efektif:

  1. Gunakan Alat Bantu: Jika Anda kesulitan membaca kode pada kapasitor kecil, gunakan kaca pembesar atau mikroskop untuk membantu melihat tanda-tanda yang sulit dibaca.
  2. Aplikasi Smartphone: Ada banyak aplikasi smartphone yang dapat membantu Anda mengonversi kode kapasitor dan menghitung nilai kapasitansi.
  3. Diagram Kapasitansi: Gunakan diagram atau tabel konversi yang menunjukkan hubungan antara kode angka dan nilai kapasitansi untuk referensi cepat.
  4. Pelajari Kode Khusus: Beberapa produsen menggunakan kode khusus atau skema penandaan yang unik. Pelajari skema ini jika Anda sering bekerja dengan kapasitor dari produsen tertentu.
  5. Periksa Datasheet: Jika Anda masih tidak yakin tentang nilai atau karakteristik kapasitor, periksa datasheet dari produsen. Datasheet memberikan informasi detail tentang spesifikasi dan karakteristik komponen.
  6. Menggunakan Multimeter: Beberapa multimeter modern memiliki fungsi pengukuran kapasitansi yang dapat digunakan untuk mengukur nilai kapasitor secara langsung.





Kesimpulan

Kapasitor adalah komponen penting dalam sirkuit elektronik dengan berbagai fungsi dan jenis. Memahami cara membaca nilai kapasitor adalah keterampilan dasar yang sangat berguna bagi siapa saja yang terlibat dalam elektronik. Dengan mengetahui cara membaca kode kapasitor dan memahami karakteristiknya, Anda dapat memastikan bahwa Anda menggunakan kapasitor yang tepat untuk aplikasi tertentu dan mencegah masalah yang mungkin timbul akibat penggunaan kapasitor yang tidak sesuai. Gunakan tips dan trik yang disebutkan di atas untuk membantu Anda dalam proses ini, dan jangan ragu untuk merujuk ke sumber tambahan seperti datasheet atau alat bantu lainnya untuk memastikan akurasi.
