Tips & Cara Membaca Kapasitor

Kapasitor, komponen kecil namun penting dalam dunia elektronika, seringkali menjadi sumber kebingungan bagi banyak orang. Bagaimana sebenarnya cara membaca kapasitor? Bagi sebagian dari kita, melihat kode warna atau tanda-tanda yang tertera di atasnya bisa seperti mencoba membaca bahasa asing yang sulit dimengerti. Namun, tidak perlu khawatir! Dalam artikel ini, Elektronike.id akan memecahkan misteri di balik kapasitor dan memberikan panduan praktis untuk membacanya dengan mudah. Kapasitor adalah salah satu komponen paling umum dalam sirkuit elektronik. Mereka menyimpan dan melepaskan energi listrik sesuai dengan kebutuhan sirkuit, membuatnya sangat penting dalam berbagai aplikasi, mulai dari perangkat elektronik sehari-hari hingga sistem industri yang rumit.

Mari kita jelajahi bersama-sama cara membaca kapasitor dengan langkah-langkah yang sederhana namun informatif. Dengan pemahaman yang benar, Anda akan mampu mengidentifikasi nilai, tegangan, dan jenis kapasitor dengan lebih percaya diri. Jadi, jangan lewatkan kesempatan ini! Ikuti pembahasan lebih lanjut tentang cara membaca kapasitor, dan temukan keajaiban di balik komponen kecil ini yang begitu vital dalam dunia elektronika. Bersiaplah untuk mengungkap misteri dan memperluas pengetahuan Anda tentang teknologi yang menggerakkan dunia modern kita!





Pengertian Tentang Membaca Kapasitor

Membaca kapasitor adalah salah satu keterampilan dasar yang penting dalam dunia elektronika. Kapasitor sendiri adalah komponen pasif yang memiliki kemampuan untuk menyimpan energi listrik dalam bentuk medan listrik. Untuk memahami cara kerja kapasitor dan bagaimana cara membacanya, penting bagi kita untuk memahami konsep dasar di baliknya.

Ketika kita berbicara tentang membaca kapasitor, kita sebenarnya mengacu pada identifikasi nilai kapasitansi serta nilai tegangan dan toleransi kapasitor. Nilai-nilai ini sangat penting untuk memastikan bahwa kapasitor yang dipilih sesuai dengan kebutuhan sirkuit elektronik tertentu.





Jenis-Jenis Kapasitor

Ada berbagai jenis kapasitor yang tersedia, masing-masing dengan karakteristik dan aplikasi yang berbeda. Beberapa jenis kapasitor yang umum digunakan antara lain:

  1. Kapasitor Keramik: Kapasitor keramik adalah jenis kapasitor yang paling umum digunakan. Mereka cenderung memiliki nilai kapasitansi yang relatif kecil dan cocok untuk aplikasi yang membutuhkan tegangan rendah hingga menengah.
  2. Kapasitor Elektrolitik: Kapasitor elektrolitik memiliki nilai kapasitansi yang relatif besar dan cocok untuk aplikasi yang membutuhkan kapasitansi tinggi. Mereka biasanya digunakan dalam rangkaian daya dan rangkaian penyaringan.
  3. Kapasitor Tantalum: Kapasitor tantalum mirip dengan kapasitor elektrolitik tetapi memiliki keunggulan dalam hal ukuran yang lebih kecil dan keandalan yang lebih tinggi.
  4. Kapasitor Poliester: Kapasitor poliester adalah jenis kapasitor yang sering digunakan dalam aplikasi audio dan frekuensi rendah.
  5. Kapasitor Film: Kapasitor film umumnya memiliki stabilitas termal yang baik dan digunakan dalam aplikasi yang membutuhkan toleransi yang ketat.





Manfaat Membaca Kapasitor

Membaca kapasitor dengan benar memiliki beberapa manfaat penting, antara lain:

  1. Memastikan Kinerja Optimal: Dengan memilih kapasitor yang sesuai dengan nilai kapasitansi yang dibutuhkan oleh suatu sirkuit, kita dapat memastikan bahwa sirkuit tersebut berkinerja optimal.
  2. Mencegah Kegagalan Sirkuit: Pemilihan kapasitor yang tidak sesuai dapat menyebabkan kegagalan sirkuit atau bahkan kerusakan pada komponen lain dalam sirkuit.
  3. Efisiensi Energi: Dengan menggunakan kapasitor yang sesuai, kita dapat meningkatkan efisiensi energi dalam suatu sistem elektronik.





Cara Membaca Kapasitor

Membaca kapasitor melibatkan identifikasi nilai kapasitansi, tegangan nominal, dan Untuk membaca kapasitor, Anda perlu memperhatikan beberapa hal:

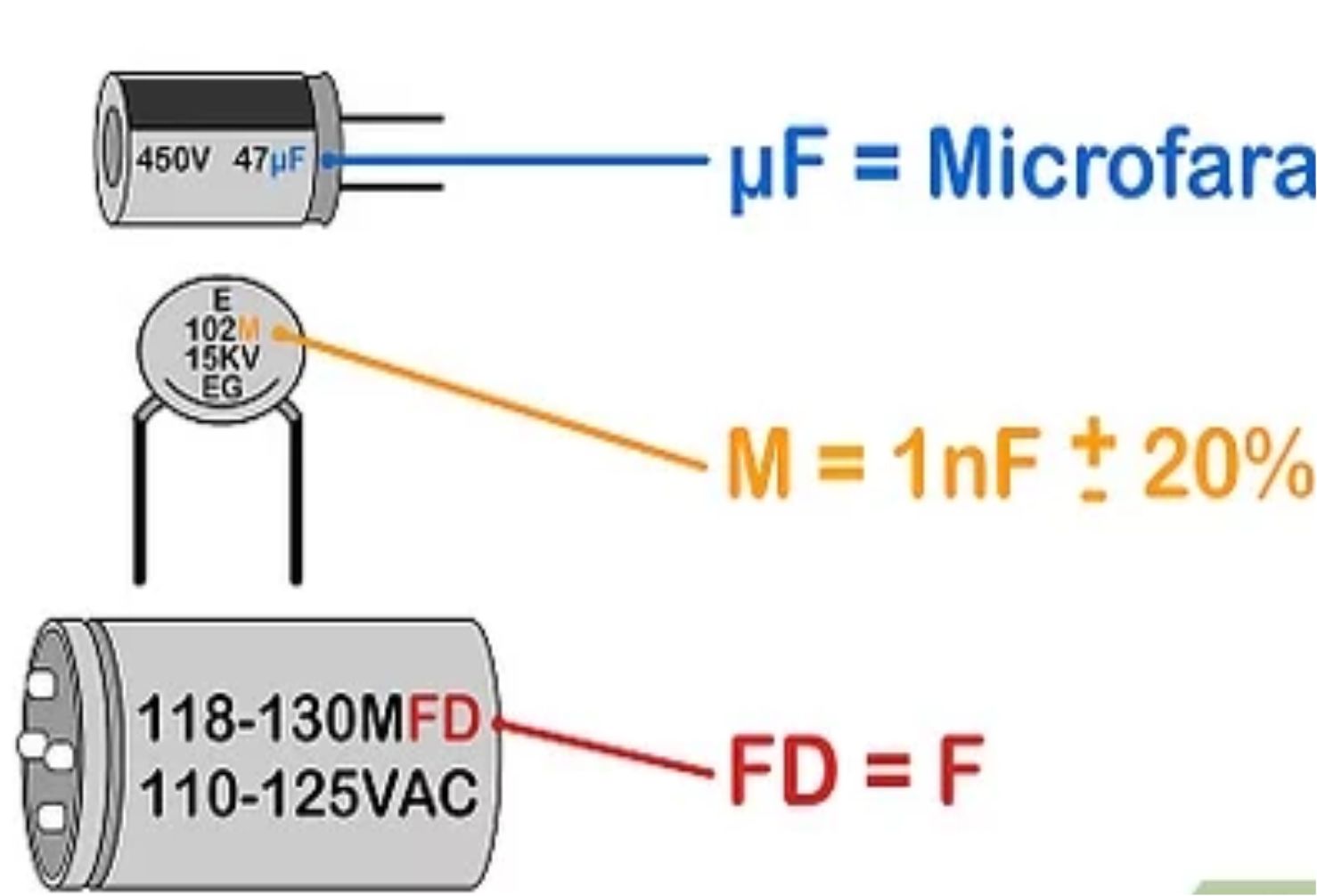

  1. Nilai Kapasitansi: Nilai kapasitansi adalah jumlah kapasitansi yang dimiliki oleh kapasitor dan diukur dalam farad (F), mikrofarad (μF), atau picofarad (pF). Nilai ini ditampilkan pada bodi kapasitor. Jika nilai tersebut tertera dalam angka, itu berarti kapasitor memiliki nilai dalam farad atau mikrofarad. Jika nilainya dinyatakan dalam bentuk kode warna, Anda perlu menggunakan tabel untuk mengonversinya ke nilai kapasitansi yang tepat.
  2. Toleransi: Toleransi menunjukkan seberapa dekat nilai kapasitansi kapasitor dengan nilai yang sebenarnya. Ini biasanya dinyatakan dalam persentase dan ditunjukkan dengan simbol seperti ±5% atau ±10%. Toleransi ini penting untuk dipertimbangkan terutama dalam aplikasi yang memerlukan presisi tinggi.
  3. Tegangan Kerja Maksimum: Kapasitor memiliki tegangan kerja maksimum yang dapat ditahan. Ini penting untuk dipahami karena menggunakan tegangan melebihi kapasitasnya bisa merusak kapasitor. Nilai tegangan kerja biasanya tertera pada bodi kapasitor.
  4. Jenis Kapasitor: Kapasitor memiliki banyak jenis, seperti keramik, elektrolitik, film, dll. Memahami jenis kapasitor yang Anda miliki penting untuk menentukan penggunaan dan karakteristiknya dalam suatu rangkaian.
  5. Polaritas (untuk Elektrolitik): Kapasitor elektrolitik memiliki polaritas, yang berarti memiliki terminal positif dan negatif. Penting untuk memperhatikan polaritas ini saat menghubungkan kapasitor dalam rangkaian. Jika polaritas diabaikan, kapasitor bisa meledak.
  6. Kode Warna (Opsional): Beberapa kapasitor mungkin memiliki kode warna pada bodinya untuk menunjukkan nilai kapasitansi dan toleransi. Anda perlu mengidentifikasi warna gelang-gelang ini untuk menentukan nilai kapasitansi dengan benar.

Dengan memperhatikan hal-hal di atas, Anda dapat membaca kapasitor dengan lebih baik dan memahami cara menggunakannya dalam rangkaian elektronik dengan efisien.





Cara Menghitung Kapasitor

Berikut adalah beberapa langkah umum untuk menghitung kapasitor:

  1. Menentukan Tegangan yang Diberikan: Pastikan Anda mengetahui tegangan maksimum yang akan dihadapi kapasitor. Ini penting karena kapasitor memiliki batas tegangan yang harus dipertimbangkan.
  2. Menghitung Arus Maksimum: Jika Anda tahu beban yang akan dialiri kapasitor, Anda dapat menghitung arus maksimum yang akan melalui kapasitor. Ini penting untuk memilih kapasitor dengan rating arus yang memadai.
  3. Menentukan Frekuensi (jika diperlukan): Jika sinyal adalah AC (arus bolak-balik), Anda perlu mengetahui frekuensi sinyal tersebut. Ini akan memengaruhi ukuran dan tipe kapasitor yang Anda butuhkan.
  4. Menentukan Nilai Kapasitansi: Nilai kapasitansi yang diperlukan tergantung pada aplikasi dan kebutuhan sirkuit. Misalnya, dalam filter, nilai kapasitansi mungkin ditentukan oleh frekuensi cut-off yang diinginkan.
  5. Menggunakan Rumus: Setelah Anda memiliki informasi di atas, Anda dapat menggunakan rumus-rumus dasar untuk menghitung nilai kapasitor. Rumus-rumus yang umum digunakan antara lain:
    • Untuk kapasitansi 𝐶C: 𝐶=𝑄𝑉C=VQ​ Di mana 𝑄Q adalah muatan kapasitor dalam Coulomb, dan 𝑉V adalah tegangan pada kapasitor dalam volt.
    • Untuk kapasitansi dalam rangkaian AC: 𝐶=𝐼rms2𝜋𝑓𝑉rmsC=2πfVrms​Irms​​ Di mana 𝐼rmsIrms​ adalah arus efektif dalam ampere, 𝑓f adalah frekuensi sinyal dalam hertz, dan 𝑉rmsVrms​ adalah tegangan efektif dalam volt.
  6. Pilih Kapasitor yang Sesuai: Setelah Anda menghitung nilai kapasitansi, pilih kapasitor dengan nilai yang sesuai dengan perhitungan Anda. Pastikan juga untuk memperhitungkan toleransi kapasitor yang umumnya tercantum dalam spesifikasi.

Ingatlah bahwa ini adalah langkah-langkah umum, dan terkadang ada faktor tambahan yang perlu dipertimbangkan, tergantung pada aplikasi dan lingkungan sirkuit yang lebih spesifik. Jika Anda tidak yakin, selalu lebih baik meminta bantuan dari seorang ahli dalam bidang ini.





Tips Penting untuk Memahami Cara Membaca Kapasitor Secara Efisien

Berikut adalah beberapa tips penting untuk memahami cara membaca kapasitor secara efisien:

  1. Memahami Tanda Nilai Kapasitor: Kapasitor biasanya memiliki nilai tertentu yang ditandai pada bodinya. Nilai tersebut bisa dalam satuan farad (F) atau sub-multiple seperti mikrofarad (μF) atau picofarad (pF). Pastikan Anda memahami tanda-tanda ini untuk menafsirkan nilai kapasitor dengan benar.
  2. Kode Warna: Beberapa kapasitor, terutama yang lebih besar, mungkin memiliki kode warna pada bodinya untuk menunjukkan nilai kapasitansinya. Biasanya, warna gelang pada kapasitor digunakan untuk menunjukkan nilai, toleransi, dan tegangan kerja. Pastikan Anda mengenal kode warna ini untuk membaca kapasitor dengan cepat.
  3. Menggunakan Multimeter: Multimeter adalah alat yang sangat berguna untuk mengukur nilai kapasitor. Pastikan Anda tahu cara menggunakan multimeter dengan benar untuk mengukur kapasitansi kapasitor. Pastikan juga untuk mengatur multimeter ke mode yang tepat untuk pengukuran kapasitansi.
  4. Mengerti Toleransi: Toleransi adalah seberapa dekat nilai kapasitor sebenarnya dengan nilai yang dicetak pada bodinya. Ini penting untuk dipahami, terutama dalam aplikasi yang memerlukan presisi tinggi. Pastikan Anda memeriksa toleransi kapasitor saat memilihnya untuk proyek Anda.
  5. Membaca Datasheet: Bila memungkinkan, selalu periksa datasheet kapasitor untuk mendapatkan informasi lebih lanjut tentang spesifikasi teknisnya. Datasheet biasanya memberikan informasi tentang nilai kapasitansi, toleransi, tegangan kerja, dan karakteristik lainnya yang penting untuk dipahami.
  6. Mengerti Jenis Kapasitor: Ada banyak jenis kapasitor dengan karakteristik yang berbeda, seperti kapasitor keramik, elektrolitik, film, dll. Pastikan Anda memahami perbedaan antara jenis-jenis ini dan kapan harus menggunakan masing-masing dalam aplikasi tertentu.
  7. Mengerti Aplikasi: Terakhir, penting untuk memahami bagaimana kapasitor digunakan dalam berbagai aplikasi elektronik. Hal ini akan membantu Anda memilih kapasitor yang tepat untuk setiap proyek dan memahami cara kerjanya dalam rangkaian.

Dengan memahami tips ini, Anda akan lebih mampu membaca kapasitor secara efisien dan menggunakannya dalam berbagai aplikasi elektronik.





Kesimpulan

Membaca kapasitor adalah keterampilan yang penting dalam dunia elektronika. Dengan memahami konsep dasar di balik kapasitor, jenis-jenis kapasitor yang tersedia, manfaat membaca kapasitor, serta cara membaca dan menghitung kapasitor, kita dapat memastikan bahwa kita dapat memilih dan menggunakan kapasitor dengan efisien dan efektif sesuai dengan kebutuhan sirkuit elektronik kita. Dengan menerapkan tips-tips yang telah disebutkan, kita dapat meningkatkan kemampuan kita dalam membaca kapasitor dan mengoptimalkan kinerja sistem elektronik kita.
