Warna Kabel Soket CDI Grand, Berikut Fungsi & Cara Kerja

Pernahkah Anda mengamati warna-warna kabel yang menghubungkan CDI pada sepeda motor Honda Grand? Meskipun terlihat sepele, warna kabel tersebut memiliki peran penting dalam sistem pengapian motor Anda. Namun, seringkali warna-warna tersebut menjadi misteri bagi sebagian pengguna. Mari kita ungkap bersama-sama! Honda Grand, sebagai salah satu motor legendaris yang telah menemani banyak pengendara di berbagai belahan dunia, memiliki sistem pengapian yang canggih. Salah satu komponen utama dalam sistem ini adalah CDI (Capacitor Discharge Ignition), yang bertanggung jawab untuk mengatur pembakaran mesin dengan presisi. Namun, apa yang sebenarnya di balik warna-warna kabel yang menghubungkan CDI pada motor Honda Grand? Apakah ada perbedaan fungsional antara satu warna dengan warna lainnya? Bagaimana kabel-kabel tersebut berperan dalam kinerja mesin motor Anda? Dalam artikel ini, Elektronike.id akan menjelajahi lebih dalam mengenai warna kabel soket CDI Grand, memahami makna dan fungsi masing-masing warna, serta implikasinya terhadap kinerja motor Anda. Jangan lewatkan kesempatan untuk mengetahui lebih banyak mengenai sistem pengapian yang mendasari kinerja motor Anda secara keseluruhan. Mari bergabung dalam perjalanan ini untuk mengungkap misteri warna kabel soket CDI Grand, dan temukan bagaimana pengetahuan ini dapat meningkatkan pemahaman Anda tentang mesin motor. Ikuti artikel selengkapnya untuk mendapatkan wawasan yang lebih mendalam!





Pengertian tentang Warna Kabel Soket CDI Grand

Soket CDI Grand adalah bagian vital dalam sistem pengapian sepeda motor. Salah satu komponen penting dari soket CDI Grand adalah kabelnya. Warna kabel soket CDI Grand memiliki peran yang tidak bisa diabaikan. Warna kabel ini tidak hanya sebagai pembeda, tetapi juga memiliki makna tersendiri dalam sistem pengapian.

Warna kabel soket CDI Grand mengacu pada kode warna yang digunakan untuk mengidentifikasi fungsi masing-masing kabel. Dalam dunia otomotif, kabel-kabel ini memiliki standar warna tertentu yang berlaku secara umum. Namun, perlu dicatat bahwa warna kabel soket CDI Grand bisa berbeda-beda tergantung pada merek dan model sepeda motor tertentu.

Pemahaman yang baik tentang warna kabel soket CDI Grand sangat penting untuk memudahkan proses perawatan, perbaikan, dan modifikasi sepeda motor. Dengan mengetahui fungsi masing-masing kabel berdasarkan warnanya, Anda dapat dengan cepat mengidentifikasi masalah yang terjadi pada sistem pengapian.





Fungsi Soket CDI Grand

Soket CDI (Capacitor Discharge Ignition) pada sepeda motor Grand memiliki beberapa fungsi penting dalam sistem pengapian. Berikut adalah beberapa fungsi utama dari soket CDI pada sepeda motor Grand:

  1. Mengatur Pengapian: Soket CDI bertanggung jawab untuk mengontrol momen pengapian mesin. Ini penting karena momen pengapian yang tepat dapat memastikan pembakaran bahan bakar yang efisien dan kinerja mesin yang optimal.
  2. Menstabilkan Tegangan: Soket CDI juga membantu dalam menstabilkan tegangan listrik yang diterima oleh sistem pengapian. Hal ini membantu memastikan bahwa arus listrik yang diperlukan untuk menciptakan loncatan busi konsisten dan kuat selalu tersedia.
  3. Memproses Sinyal Sensor: Soket CDI menerima sinyal dari berbagai sensor seperti sensor posisi kruk as dan sensor posisi pengapian. Sinyal ini dianalisis oleh CDI untuk menentukan momen pengapian yang tepat.
  4. Proteksi terhadap Overvoltage: Soket CDI juga dapat memiliki fungsi perlindungan terhadap lonjakan tegangan yang tidak terduga. Hal ini membantu melindungi komponen-komponen sensitif dalam sistem pengapian dari kerusakan akibat tegangan yang terlalu tinggi.
  5. Mengatur Putaran Mesin: Soket CDI juga dapat berperan dalam mengatur putaran mesin melalui kurva pengapian yang diprogramkan. Ini bisa membantu dalam meningkatkan efisiensi bahan bakar dan kinerja mesin pada berbagai kondisi operasi.

Dengan demikian, soket CDI pada sepeda motor Grand adalah bagian yang penting dalam sistem pengapian, membantu dalam mengoptimalkan kinerja mesin dan efisiensi bahan bakar.





Prinsip Kerja Soket CDI Grand

Untuk memahami prinsip kerja soket CDI (Capacitor Discharge Ignition) pada sepeda motor Grand, mari kita bahas langkah-langkahnya:

  1. Sinyal Sensor: Prinsip kerja dimulai dengan sensor, seperti sensor posisi kruk as dan sensor posisi pengapian, yang mendeteksi posisi relatif dari berbagai komponen mesin, seperti poros kruk as dan poros pengapian.
  2. Pengolahan Sinyal: Sinyal dari sensor tersebut kemudian dikirim ke unit CDI (Controlled Digital Ignition), yang berada dalam modul CDI. Di dalam unit CDI, sinyal ini diolah dan dianalisis untuk menentukan momen pengapian yang tepat.
  3. Penyimpanan Energi: Setelah momen pengapian ditentukan, unit CDI menginstruksikan pengisian energi ke dalam kapasitor. Kapasitor berfungsi sebagai penyimpan energi sementara dan akan melepaskan energi yang tersimpan secara tiba-tiba saat momen pengapian terjadi.
  4. Pelepasan Energi: Ketika momen pengapian yang telah ditentukan tiba, kapasitor melepaskan energi yang disimpannya dalam waktu yang sangat singkat. Ini menyebabkan loncatan listrik yang kuat melalui kawat pembangkit di dalam koil pengapian.
  5. Pembakaran Bahan Bakar: Loncatan listrik yang dihasilkan oleh koil pengapian menciptakan percikan di dalam ruang bakar, yang mengakibatkan pembakaran campuran udara dan bahan bakar.
  6. Siklus Berulang: Proses ini terjadi secara terus-menerus selama mesin beroperasi, dengan unit CDI terus memantau dan menyesuaikan momen pengapian sesuai dengan kondisi operasional mesin.

Prinsip kerja soket CDI pada sepeda motor Grand, seperti pada sepeda motor lainnya, melibatkan koordinasi yang tepat antara sensor, unit CDI, kapasitor, dan koil pengapian untuk menciptakan pengapian yang tepat pada momen yang tepat. Ini penting untuk memastikan kinerja mesin yang optimal, efisiensi bahan bakar, dan emisi gas buang yang rendah.





Jalur Kabel Soket CDI Grand

Jalur kabel pada soket CDI Grand umumnya terdiri dari beberapa kabel yang menghubungkan soket CDI dengan komponen-komponen lain dalam sistem pengapian dan sistem listrik sepeda motor. Walaupun konfigurasi spesifiknya bisa sedikit bervariasi bergantung pada model dan tahun produksi, umumnya Anda akan menemukan beberapa kabel berikut:

  1. Kabel Pengapian: Kabel ini biasanya berwarna hitam dan merupakan kabel output yang terhubung langsung ke koil pengapian. Ini adalah kabel yang mengirimkan loncatan listrik dari CDI ke koil pengapian untuk menciptakan percikan yang memicu pembakaran campuran udara dan bahan bakar di dalam silinder mesin.
  2. Kabel Sensor: Kabel ini biasanya berwarna kuning atau hijau dan digunakan untuk menghubungkan soket CDI dengan sensor-sensor di sekitar mesin, seperti sensor posisi kruk as dan sensor posisi pengapian. Sensor-sensor ini memberikan informasi tentang posisi relatif berbagai komponen mesin, yang penting untuk menentukan momen pengapian yang tepat.
  3. Kabel Pengisian: Kabel ini biasanya berwarna merah dan merupakan kabel yang menghubungkan soket CDI dengan sistem pengisian, seperti stator dan magneto, untuk mengisi kapasitor di dalam CDI dengan energi listrik yang diperlukan untuk menciptakan loncatan listrik saat momen pengapian terjadi.
  4. Kabel Ground (Tanah): Kabel ini biasanya berwarna hitam atau coklat dan merupakan kabel yang menghubungkan soket CDI dengan titik tanah dalam sistem listrik sepeda motor. Ini penting untuk menciptakan jalur kembali yang stabil untuk arus listrik dalam sistem.
  5. Kabel Pemasukan (Input) Tenaga: Kabel ini biasanya berwarna merah dan merupakan kabel yang menghubungkan soket CDI dengan sumber tenaga dari baterai atau sistem pengisian. Ini adalah kabel yang membawa tenaga yang diperlukan untuk mengoperasikan CDI dan komponen-komponen terkait.
  6. Kabel-Kabel Tambahan: Selain kabel-kabel utama di atas, mungkin ada juga kabel-kabel tambahan yang menghubungkan soket CDI dengan komponen-komponen lain dalam sistem pengapian dan sistem listrik, tergantung pada konfigurasi spesifik sepeda motor Grand.

Jalur kabel soket CDI Grand merupakan bagian integral dari sistem pengapian dan sistem listrik sepeda motor, dan hubungan yang tepat antara kabel-kabel ini sangat penting untuk kinerja mesin yang optimal dan keandalan sistem secara keseluruhan.

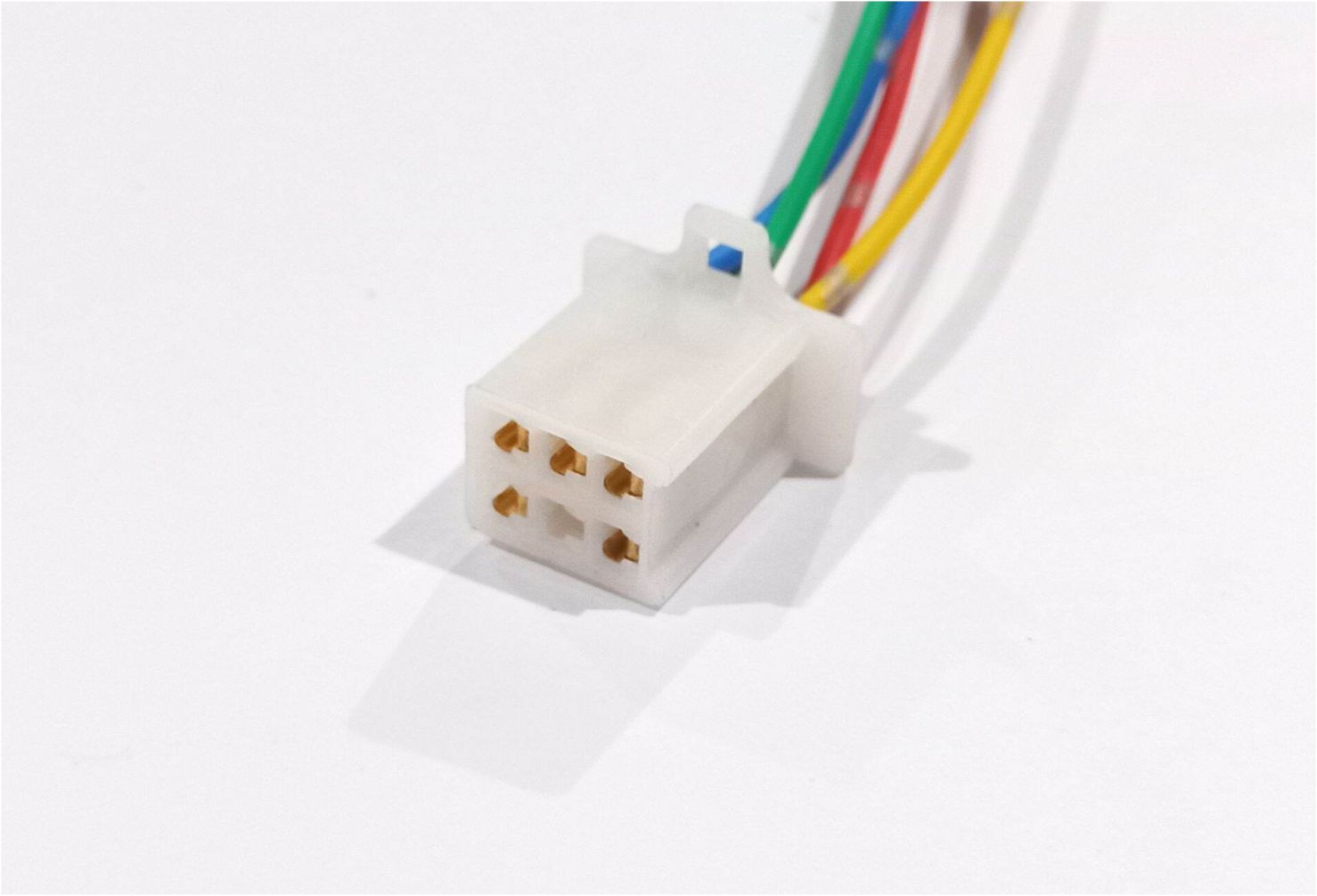

Warna Kabel Soket CDI Grand

Warna kabel soket CDI Grand dapat sedikit bervariasi tergantung pada model dan tahun produksinya. Namun, berikut adalah beberapa warna kabel yang umumnya digunakan pada soket CDI sepeda motor:

  1. Hitam: Kabel hitam biasanya merupakan kabel output yang terhubung langsung ke koil pengapian. Ini adalah kabel yang mengirimkan loncatan listrik dari CDI ke koil pengapian untuk menciptakan percikan yang memicu pembakaran campuran udara dan bahan bakar di dalam silinder mesin.
  2. Merah: Kabel merah biasanya merupakan kabel pengisian yang menghubungkan soket CDI dengan sistem pengisian, seperti stator dan magneto, untuk mengisi kapasitor di dalam CDI dengan energi listrik yang diperlukan untuk menciptakan loncatan listrik saat momen pengapian terjadi.
  3. Kuning atau Hijau: Kabel kuning atau hijau biasanya merupakan kabel sensor yang menghubungkan soket CDI dengan sensor-sensor di sekitar mesin, seperti sensor posisi kruk as dan sensor posisi pengapian. Sensor-sensor ini memberikan informasi tentang posisi relatif berbagai komponen mesin, yang penting untuk menentukan momen pengapian yang tepat.
  4. Biru: Kabel biru biasanya merupakan kabel yang menghubungkan soket CDI dengan sistem pengaman, seperti pengaman mesin atau pengaman lainnya. Ini berguna untuk memastikan bahwa CDI hanya akan memicu pengapian dalam kondisi operasional yang aman.
  5. Tanah (Biasanya Hitam atau Coklat): Kabel tanah biasanya berwarna hitam atau coklat dan merupakan kabel yang menghubungkan soket CDI dengan titik tanah dalam sistem listrik sepeda motor. Ini penting untuk menciptakan jalur kembali yang stabil untuk arus listrik dalam sistem.

Perlu diingat bahwa konfigurasi warna kabel dapat sedikit bervariasi tergantung pada produsen dan model sepeda motor Grand tertentu. Jika memungkinkan, selalu bijaksana untuk merujuk pada diagram kabel spesifik untuk model dan tahun tertentu untuk memastikan koneksi yang benar.





Tips Merakit Kabel Soket CDI Grand

Merakit kabel soket CDI Grand membutuhkan ketelitian dan kehati-hatian agar sistem pengapian dapat berfungsi dengan baik. Berikut adalah beberapa tips yang dapat membantu Anda dalam merakit kabel soket CDI Grand:

  1. Perhatikan Warna Kabel: Pastikan Anda memahami fungsi masing-masing warna kabel dan menghubungkannya sesuai dengan standar yang berlaku.
  2. Gunakan Alat yang Tepat: Pastikan Anda menggunakan alat yang sesuai dan berkualitas baik untuk menghindari kerusakan pada kabel atau komponen lainnya.
  3. Periksa Koneksi Secara Berkala: Setelah merakit kabel soket CDI Grand, pastikan untuk memeriksa koneksi secara berkala untuk memastikan tidak ada kabel yang lepas atau longgar.
  4. Ikuti Petunjuk Manual: Jika Anda merakit kabel soket CDI Grand untuk pertama kalinya, pastikan untuk mengikuti petunjuk manual yang disediakan oleh produsen sepeda motor atau CDI.

Dengan mengikuti tips-tips di atas, Anda dapat merakit kabel soket CDI Grand dengan baik dan menghindari masalah yang dapat mengganggu kinerja sistem pengapian sepeda motor.





Kesimpulan

Warna kabel soket CDI Grand memiliki peran yang sangat penting dalam sistem pengapian sepeda motor. Pemahaman yang baik tentang fungsi, prinsip kerja, jalur kabel, dan warna kabel soket CDI Grand sangat diperlukan untuk menjaga stabilitas dan performa mesin.

Dengan mengikuti tips merakit kabel soket CDI Grand dengan baik, Anda dapat memastikan sistem pengapian sepeda motor berfungsi optimal dan menghindari masalah yang dapat mengganggu perjalanan Anda. Sebagai pengguna sepeda motor, penting untuk selalu memeriksa kondisi soket CDI Grand secara berkala dan melakukan perawatan yang diperlukan untuk menjaga kinerjanya.
