Memahami Warna Kabel CDI Mio 5TL

CDI merupakan salah satu komponen vital dalam sistem pengapian pada sepeda motor, termasuk Yamaha Mio. Bagi para penggemar otomotif, pertanyaan seputar warna kabel CDI sering kali muncul, terutama pada varian Mio 5TL. Mengapa perhatian begitu besar pada warna kabel ini? Mari kita gali lebih dalam. Warna kabel CDI pada Yamaha Mio 5TL memiliki peran yang penting dalam memahami konfigurasi sistem pengapian. Beberapa pengguna dan mekanik mungkin telah menemukan perbedaan warna kabel antar model, yang bisa menimbulkan kebingungan. Apakah warna kabel mempengaruhi performa mesin? Bagaimana cara memahami dan mengatasi perbedaan warna kabel ini? Dalam pembahasan lebih lanjut, Elektronike.id akan menjelajahi arti dari setiap warna kabel CDI Mio 5TL, perbedaan warna kabel antar model, dan dampaknya terhadap kinerja sepeda motor. Menyimak informasi ini akan memberikan pemahaman yang lebih baik bagi Anda sebagai pengguna sepeda motor, baik untuk pemeliharaan rutin maupun perbaikan saat diperlukan. Jadi, apakah Anda ingin mengungkap misteri di balik warna kabel CDI Mio 5TL dan meningkatkan pemahaman Anda tentang sistem pengapian? Mari kita telusuri lebih dalam. Ikuti artikel kami untuk mengetahui lebih lanjut tentang peran kabel CDI dalam kinerja sepeda motor Anda.





Pengertian tentang Warna Kabel CDI Mio 5TL

Warna kabel CDI Mio 5TL adalah hal yang penting untuk dipahami bagi para pengguna sepeda motor, terutama yang memiliki Yamaha Mio dengan tipe CDI 5TL. CDI (Capacitor Discharge Ignition) adalah salah satu komponen vital dalam sistem pengapian pada sepeda motor. Warna kabel pada CDI Mio 5TL memiliki peran tersendiri dalam mengatur aliran listrik dan proses pengapian mesin. Pemahaman yang baik tentang warna kabel CDI Mio 5TL dapat membantu pemilik sepeda motor dalam melakukan perawatan dan perbaikan dengan lebih efektif.





Fungsi CDI Mio 5TL

CDI (Capacitor Discharge Ignition) pada sepeda motor Mio 5TL memiliki beberapa fungsi utama yang mendukung kinerja mesin secara keseluruhan:

  1. Menghasilkan Tegangan Tinggi: Fungsi utama CDI adalah menghasilkan lonjakan tegangan tinggi yang diperlukan untuk memicu busi. Ini penting untuk membakar campuran udara dan bahan bakar dalam ruang bakar mesin.
  2. Mengontrol Waktu Pengapian: CDI membantu mengontrol waktu pengapian busi, yaitu kapan tepatnya busi harus memicu lonjakan api untuk membakar campuran udara dan bahan bakar. Pengaturan waktu pengapian yang tepat penting untuk kinerja mesin yang optimal.
  3. Mengoptimalkan Efisiensi Bahan Bakar: Dengan mengatur waktu pengapian dengan tepat, CDI membantu memastikan bahwa pembakaran campuran udara dan bahan bakar terjadi pada saat yang paling efisien. Ini dapat meningkatkan efisiensi bahan bakar dan kinerja mesin secara keseluruhan.
  4. Meningkatkan Kinerja Mesin: Dengan memastikan pembakaran yang tepat dan efisien, CDI membantu meningkatkan kinerja mesin secara keseluruhan, termasuk akselerasi, daya, dan responsivitas gas.
  5. Menjaga Keselamatan Mesin: CDI juga memiliki fungsi pengaman untuk melindungi mesin dari kerusakan akibat pengapian yang tidak tepat atau kondisi operasi yang ekstrem.

Secara keseluruhan, fungsi CDI pada sepeda motor Mio 5TL adalah mengontrol pengapian mesin dengan tepat dan menghasilkan lonjakan tegangan yang diperlukan untuk membakar campuran udara dan bahan bakar secara efisien, sehingga meningkatkan kinerja dan efisiensi mesin.





Prinsip Kerja CDI Mio 5TL

CDI (Capacitor Discharge Ignition) adalah sistem pengapian yang digunakan pada sepeda motor untuk menghasilkan lonjakan tegangan tinggi yang diperlukan untuk membakar campuran udara dan bahan bakar dalam ruang bakar. Prinsip kerja CDI pada sepeda motor Mio 5TL umumnya melibatkan beberapa komponen utama:

  1. Pengisian Kapasitor: Pada awalnya, kapasitor diisi dengan energi melalui tegangan yang dihasilkan oleh sistem pengisian sepeda motor (biasanya dari spul pengisian).
  2. Pendeteksian Posisi Pemantik: Sistem CDI harus tahu kapan saat yang tepat untuk memicu lonjakan tegangan. Ini biasanya dideteksi melalui posisi magnet yang dipasang pada poros engkol.
  3. Pemicu Pemicu: Ketika posisi magnet sesuai dengan detektor posisi, pemicu atau pemicu akan memicu pelepasan energi dari kapasitor ke koil pengapian.
  4. Transformator Pengapian (Koil): Koil pengapian akan mengubah energi listrik yang diterima dari kapasitor menjadi lonjakan tegangan yang jauh lebih tinggi. Ini diperlukan untuk membakar campuran udara dan bahan bakar dalam busi.
  5. Busi: Tegangan tinggi dari koil pengapian kemudian diteruskan ke busi, di mana itu akan melonjak melalui celah busi untuk membakar campuran udara dan bahan bakar.
  6. Pengulangan Proses: Proses ini berulang secara teratur sesuai dengan putaran mesin, memastikan pembakaran yang tepat dalam ruang bakar.

CDI pada Mio 5TL atau sepeda motor lainnya sering kali memiliki konstruksi yang cukup sederhana tetapi sangat efektif dalam menghasilkan lonjakan tegangan yang dibutuhkan untuk menghidupkan busi pada mesin. Prinsip kerjanya sangat andal dan telah menjadi standar dalam pengapian sepeda motor modern.

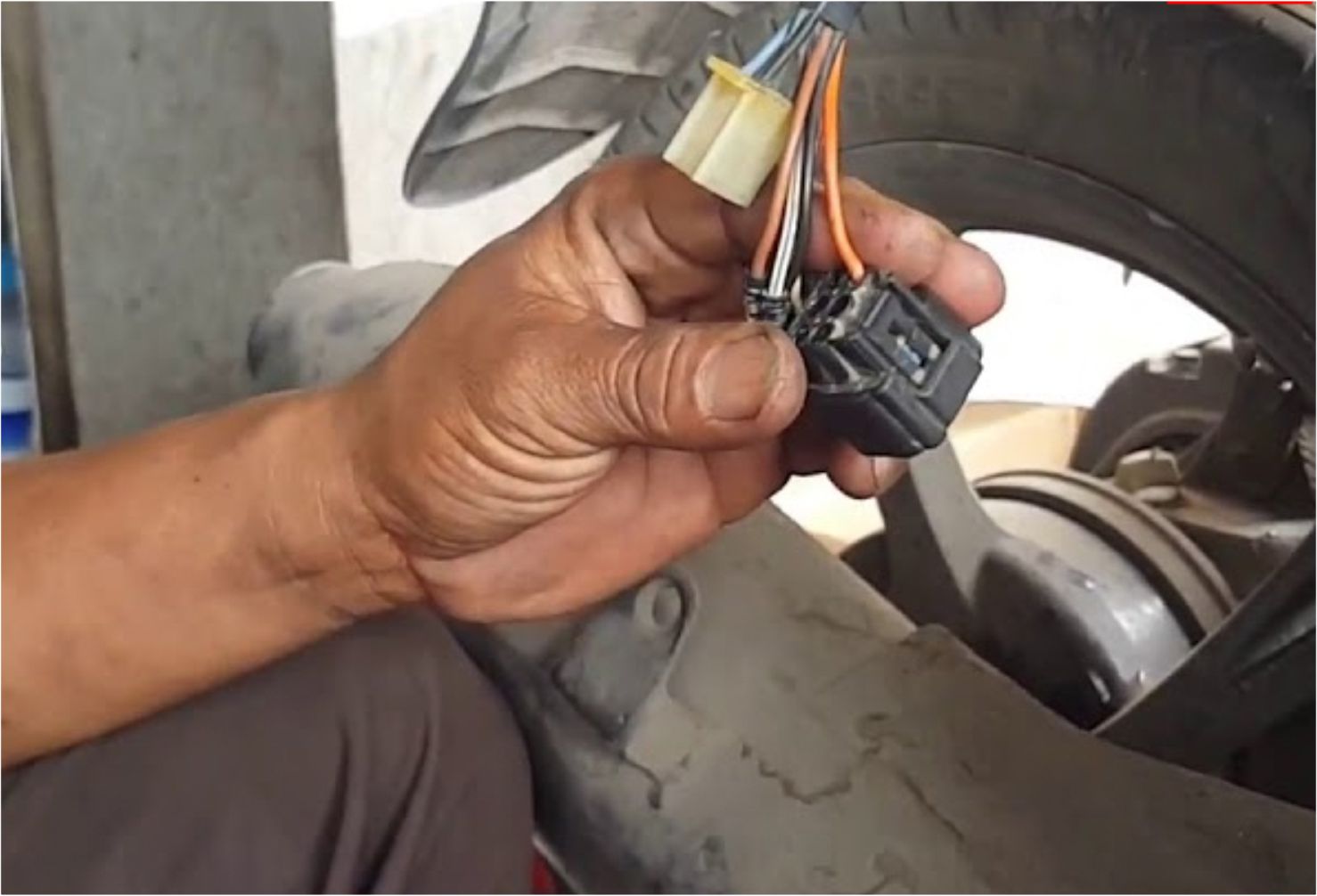

Warna Kabel CDI Mio 5TL

Warna kabel pada CDI Mio 5TL sering kali menjadi perhatian bagi para mekanik atau pengguna yang melakukan perbaikan atau modifikasi pada sepeda motor. Meskipun standar warna kabel dapat bervariasi tergantung pada produsen, umumnya CDI Mio 5TL memiliki kabel dengan warna yang sudah ditentukan untuk memudahkan pengguna dalam mengidentifikasi fungsinya. Beberapa warna kabel yang umum pada CDI Mio 5TL antara lain:

  1. Merah: Biasanya merupakan kabel positif atau kabel yang mengalirkan arus listrik utama dari baterai ke CDI.
  2. Hitam: Umumnya merupakan kabel negatif atau ground yang berfungsi sebagai jalur pengembalian arus listrik.
  3. Kuning: Sering kali merupakan kabel penghubung antara CDI dengan koil pengapian.
  4. Hijau: Kadang-kadang digunakan sebagai kabel pengaman atau kabel penghubung dengan bagian lain dari sistem pengapian.

Mengetahui warna kabel CDI Mio 5TL sangat penting agar tidak terjadi kesalahan dalam pemasangan atau penggantian kabel, yang dapat berdampak buruk pada kinerja mesin sepeda motor.





Jalur Kabel CDI Mio 5TL

Berikut adalah beberapa jalur kabel yang umumnya terhubung ke CDI pada sepeda motor:

  1. Kabel Pengisian: Kabel ini menghubungkan CDI ke sistem pengisian sepeda motor, seperti spul pengisian atau alternator, untuk mengisi kapasitor dengan energi listrik.
  2. Kabel Pemicu/Pendeteksi Posisi: Kabel ini terhubung ke pemicu atau sensor yang mendeteksi posisi poros engkol atau magnet untuk menentukan timing pengapian yang tepat.
  3. Kabel Koil Pengapian: Kabel ini menghubungkan CDI ke koil pengapian, yang bertanggung jawab untuk mengubah energi listrik dari CDI menjadi lonjakan tegangan tinggi yang diperlukan untuk membakar campuran udara dan bahan bakar dalam ruang bakar.
  4. Kabel Busi: Kabel ini menghubungkan koil pengapian dengan busi, memungkinkan lonjakan tegangan yang dihasilkan oleh koil untuk diteruskan ke busi untuk memicu api pembakaran.
  5. Kabel Ground: CDI biasanya terhubung ke ground atau tanah sepeda motor untuk menciptakan sirkuit lengkap dan mengalirkan arus listrik dengan baik.
  6. Kabel Pengaman atau Sensor: Beberapa model CDI mungkin memiliki koneksi tambahan untuk sensor suhu atau sensor keamanan lainnya yang memantau kondisi mesin atau lingkungan sekitarnya.

Detail jalur kabel yang lebih spesifik dapat ditemukan dalam buku panduan servis atau skema kelistrikan yang disediakan oleh pabrikan. Jika Anda membutuhkan informasi yang lebih rinci atau spesifik, disarankan untuk merujuk ke dokumentasi resmi dari Yamaha atau menghubungi teknisi terlatih untuk bantuan lebih lanjut.





Tips Merakit Kabel CDI Mio 5TL Secara Efisien

Merakit kabel CDI Mio 5TL dengan efisien merupakan langkah penting untuk memastikan kinerja mesin yang baik dan mencegah terjadinya masalah listrik atau pengapian. Berikut beberapa tips yang dapat membantu dalam merakit kabel CDI Mio 5TL dengan efisien:

  1. Periksa Kondisi Kabel: Pastikan semua kabel dalam kondisi baik dan tidak rusak sebelum memulai proses perakitan. Penggunaan kabel yang rusak dapat mengganggu aliran listrik dan menyebabkan masalah pada sistem pengapian.
  2. Gunakan Alat yang Tepat: Selalu gunakan alat yang tepat dan sesuai untuk merakit kabel CDI Mio 5TL. Hal ini akan memastikan koneksi yang kuat dan aman.
  3. Ikuti Petunjuk dengan Teliti: Jika tersedia, ikuti petunjuk atau diagram kabel yang disediakan oleh produsen CDI Mio 5TL dengan teliti. Hal ini akan membantu dalam menentukan jalur kabel yang benar dan menghindari kesalahan.
  4. Rapikan Kabel dengan Rapi: Pastikan semua kabel dirapikan dengan rapi dan terorganisir dengan baik. Hal ini akan memudahkan dalam pemeliharaan dan memperbaiki masalah jika terjadi di kemudian hari.
  5. Uji Coba Koneksi: Setelah merakit kabel CDI Mio 5TL, selalu lakukan uji coba untuk memastikan semua koneksi berfungsi dengan baik sebelum menutup kembali bodi atau penutup CDI.

Dengan mengikuti tips di atas, Anda dapat merakit kabel CDI Mio 5TL dengan efisien dan menghindari masalah yang tidak diinginkan pada sistem pengapian sepeda motor Anda.





Kesimpulan

Warna kabel CDI Mio 5TL memiliki peran yang penting dalam sistem pengapian sepeda motor. Pemahaman tentang fungsi, prinsip kerja, warna kabel, jalur kabel, dan tips merakit kabel CDI Mio 5TL secara efisien dapat membantu pemilik sepeda motor dalam melakukan perawatan dan perbaikan dengan lebih baik. Pastikan untuk selalu memperhatikan warna dan jalur kabel serta mengikuti petunjuk yang disediakan untuk memastikan kinerja mesin yang optimal dan menghindari masalah yang tidak diinginkan.
