Skema Relay Lampu, Fungsi, Prinsip Kerja & Cara Pasang

Pencahayaan merupakan salah satu aspek penting dalam kehidupan sehari-hari, baik di rumah, di tempat kerja, maupun di tempat umum. Dalam beberapa kasus, kita memerlukan sistem pencahayaan yang lebih kompleks dan efisien. Di sinilah skema tersebut memainkan peran penting. Skema ini menggabungkan prinsip kerja relay dengan pengaturan pencahayaan untuk menciptakan solusi yang efisien dan otomatis. Skema relay lampu adalah rangkaian elektronik yang memanfaatkan relay untuk mengendalikan pencahayaan. Dengan menggunakan relay, sinyal listrik kecil dari saklar atau sensor dapat mengontrol aliran daya listrik yang lebih besar ke lampu. Hal ini memungkinkan untuk membuat sistem pencahayaan yang lebih kompleks dan efisien, yang dapat diatur berdasarkan waktu, kondisi lingkungan, atau permintaan pengguna. Salah satu manfaat utama dari skema relay lampu adalah efisiensinya dalam mengontrol pencahayaan. Dengan menggunakan relay, kita dapat mengatur pencahayaan secara otomatis, menghemat energi, dan meningkatkan kenyamanan pengguna. Selain itu, skema ini juga memungkinkan untuk membuat sistem pencahayaan yang lebih fleksibel dan dapat disesuaikan dengan kebutuhan spesifik. Jika Anda tertarik untuk mengetahui lebih lanjut tentang skema relay lampu dan bagaimana Anda dapat menerapkannya dalam proyek pencahayaan Anda sendiri, jangan lewatkan kesempatan untuk membaca artikel-artikel kami selanjutnya. Elektronike.id akan membahas lebih detail tentang berbagai jenis skema relay lampu, langkah-langkah implementasinya, serta tips dan trik untuk mengoptimalkan sistem pencahayaan Anda. Mari kita jelajahi dunia pencahayaan yang lebih cerdas dan efisien bersama-sama!

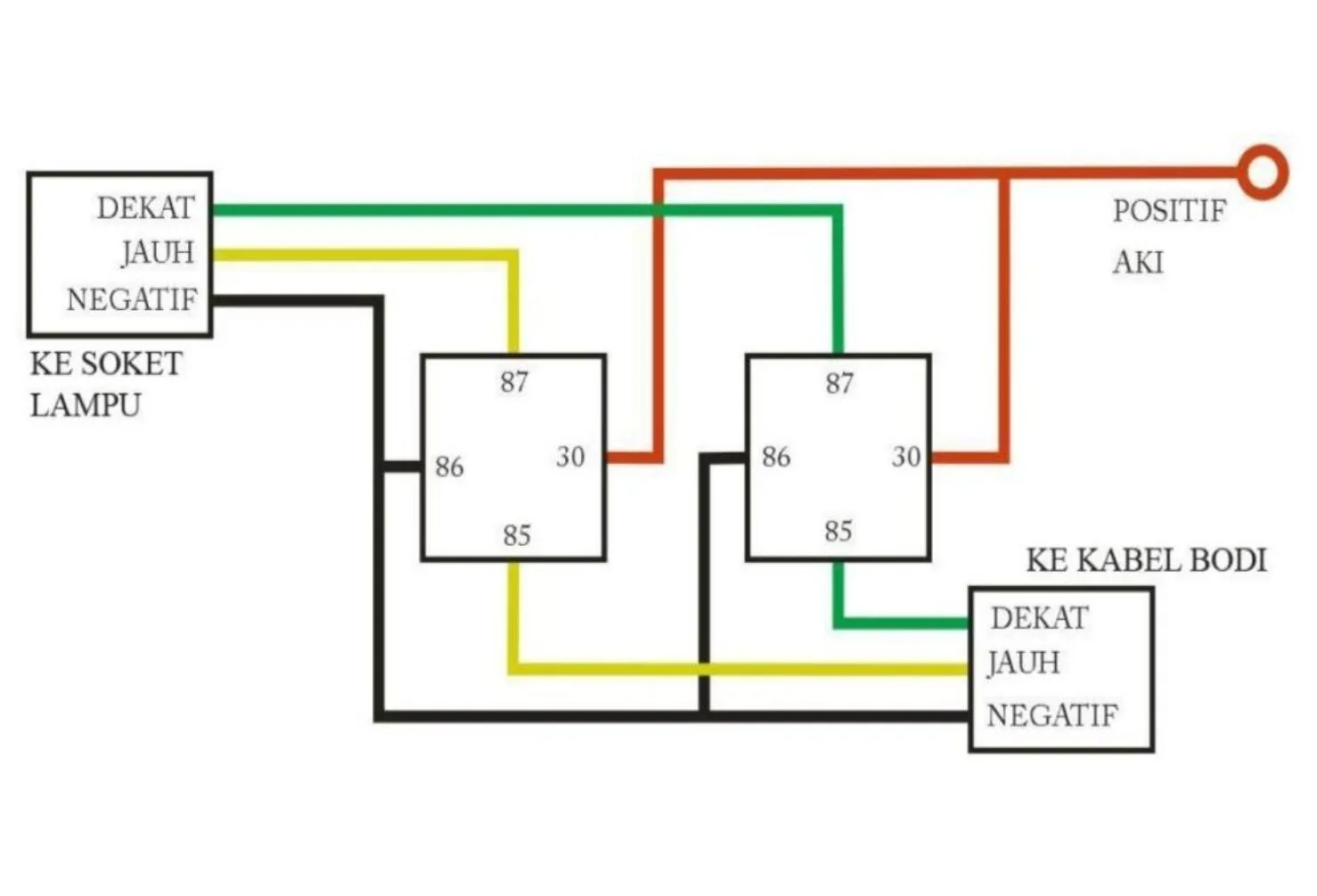

Sekilas tentang Skema Relay Lampu

Skema relay lampu adalah sistem elektronika yang vital dalam menjaga kinerja lampu kendaraan tetap efisien dan aman. Dengan prinsip kerjanya yang menggunakan relay sebagai saklar elektronik, skema ini mampu mengatur aliran listrik secara optimal menuju lampu saat diperlukan. Hal ini tidak hanya memungkinkan lampu untuk menyala dengan lebih terang dan stabil, tetapi juga mengurangi risiko kerusakan pada sistem listrik kendaraan akibat beban listrik yang berlebihan. Dalam pemasangannya, langkah-langkah yang relatif sederhana memungkinkan siapa pun yang memiliki pengetahuan dasar tentang sistem listrik kendaraan untuk melakukan instalasi skema relay lampu dengan mudah dan efektif.

Dengan keberadaannya yang vital dalam sistem listrik kendaraan, pemahaman tentang skema relay lampu menjadi hal yang sangat penting bagi para pemilik kendaraan. Dengan mengetahui cara kerja dan manfaatnya, pengguna kendaraan dapat meningkatkan kinerja lampu mereka secara signifikan. Selain itu, pemasangan skema relay lampu juga memberikan keuntungan tambahan dalam hal perlindungan terhadap sistem listrik kendaraan, sehingga membantu mengurangi risiko kerusakan dan memperpanjang umur pakai kendaraan secara keseluruhan.

Fungsi Relay Lampu

Relay lampu adalah perangkat elektronik yang digunakan untuk mengontrol daya listrik yang besar dengan menggunakan sinyal listrik yang kecil. Fungsi utama relay lampu adalah untuk mengalihkan atau mengendalikan aliran listrik ke lampu atau perangkat lainnya. Berikut adalah beberapa fungsi utama dari relay lampu:

  1. Memperbesar Daya Kontrol: Relay memungkinkan sinyal listrik yang kecil, misalnya dari saklar atau sensor, untuk mengontrol daya yang jauh lebih besar yang dibutuhkan untuk menyalakan lampu. Hal ini memungkinkan penggunaan saklar atau kontroler yang lebih kecil dan lebih murah untuk mengontrol lampu dengan daya yang lebih besar.
  2. Proteksi: Relay dapat menyediakan lapisan perlindungan tambahan antara sumber daya listrik dan perangkat yang dikendalikan. Misalnya, jika terjadi lonjakan arus atau kelebihan beban, relay dapat memutuskan aliran listrik ke lampu untuk mencegah kerusakan pada perangkat tersebut.
  3. Otomatisasi: Relay dapat digunakan dalam sistem otomatisasi untuk mengendalikan pencahayaan berdasarkan kondisi tertentu, seperti waktu, suhu, atau sensor gerak. Hal ini memungkinkan untuk membuat sistem pencahayaan yang lebih cerdas dan efisien.
  4. Isolasi: Relay dapat memberikan isolasi galvanis antara sirkuit kontrol dan sirkuit daya. Ini dapat berguna untuk mengisolasi sinyal kontrol dari tegangan tinggi atau untuk mengisolasi perangkat sensitif dari gangguan elektromagnetik.
  5. Pemeliharaan: Dalam beberapa kasus, relay dapat memudahkan pemeliharaan dan perawatan karena memungkinkan untuk mengganti atau memperbaiki bagian relay tanpa harus mematikan atau mengganggu sirkuit utama.
  6. Penyusunan: Relay juga dapat digunakan untuk menyusun sistem pencahayaan yang kompleks, di mana banyak lampu harus diatur dengan cara tertentu. Misalnya, relay dapat digunakan untuk membuat skema pencahayaan panggung yang rumit dalam teater atau konser.

Dengan demikian, relay lampu memiliki peran yang penting dalam mengontrol dan mengelola sistem pencahayaan, baik dalam lingkungan rumah tangga maupun industri.

Prinsip Kerja Relay Lampu

Prinsip kerja relay lampu didasarkan pada konsep elektromagnetisme dan kontak listrik. Berikut adalah langkah-langkah umum dalam prinsip kerja relay lampu:

  1. Pengaturan Awal: Ketika relay dalam keadaan tidak teraktif, biasanya kontak relay berada dalam posisi tertutup atau terbuka tergantung pada jenis relaynya. Ini berarti arus listrik dari sumber daya terputus dan tidak mengalir ke perangkat yang dikendalikan.
  2. Aktivasi Elektromagnet: Ketika sinyal listrik yang sesuai diberikan ke kumparan elektromagnet di dalam relay, kumparan elektromagnet akan menjadi magnet dan menciptakan medan magnet yang menggerakkan inti besi atau armatur relay.
  3. Gerakan Armatur: Gerakan armatur ini mengubah posisi kontak relay. Misalnya, jika relay awalnya dalam keadaan terbuka, gerakan armatur akan menyebabkan kontak relay menjadi tertutup, atau sebaliknya tergantung pada desain relay.
  4. Aliran Arus: Setelah kontak relay berubah posisi, arus listrik dari sumber daya dapat mengalir melalui kontak relay yang baru. Ini memungkinkan daya listrik yang lebih besar untuk mengalir ke perangkat yang dikendalikan, seperti lampu.
  5. Pemutusan Arus: Ketika sinyal listrik ke kumparan elektromagnet dihapus, medan magnet menghilang, dan armatur relay kembali ke posisi awalnya. Kontak relay kemudian kembali ke posisi awalnya, memutuskan aliran arus dan mematikan perangkat yang dikendalikan, seperti lampu.

Prinsip kerja ini memungkinkan relay lampu untuk mengendalikan aliran daya listrik yang besar menggunakan sinyal listrik yang kecil, seperti dari saklar atau sensor. Ini membuatnya menjadi komponen penting dalam berbagai sistem pengendalian otomatis dan manual.

Cara Pasang Relay Lampu

Pemasangan relay lampu relatif mudah dilakukan dan dapat dilakukan oleh siapa saja yang memiliki pengetahuan dasar tentang sistem listrik kendaraan. Langkah-langkah umum dalam memasang relay lampu meliputi:

  1. Pemilihan Lokasi: Tentukan lokasi yang tepat untuk memasang relay lampu. Tempatkan relay di dekat sumber daya listrik, tetapi jauh dari panas atau kelembapan yang berlebihan.
  2. Persiapan Kabel: Potong kabel yang akan dihubungkan antara saklar lampu, relay, dan lampu. Pastikan kabel memiliki panjang yang cukup untuk mencapai setiap komponen dengan nyaman.
  3. Koneksi Kabel: Sambungkan kabel positif dari sumber daya listrik ke terminal positif relay, dan kabel positif dari lampu ke terminal keluaran relay. Pastikan koneksi kabel kuat dan aman.
  4. Pemasangan Relay: Pasang relay lampu dengan baik menggunakan baut atau bracket yang sesuai. Pastikan relay terpasang dengan kokoh dan tidak bergerak-gerak.
  5. Uji Coba: Setelah pemasangan selesai, uji coba sistem dengan menyalakan dan mematikan lampu menggunakan saklar. Pastikan lampu menyala dengan baik dan tidak ada masalah dengan koneksi listrik.

Rekomendasi Relay Lampu yang Bagus

Ada beberapa merek dan model relay lampu yang bagus yang tersedia di pasaran. Pemilihan relay terbaik tergantung pada kebutuhan spesifik Anda, termasuk daya yang diinginkan, jenis aplikasi, dan kualitas yang diinginkan. Berikut ini adalah beberapa merek dan model yang direkomendasikan:

  1. Omron: Omron adalah produsen terkenal dengan reputasi yang baik dalam kualitas produk elektroniknya. Mereka menawarkan berbagai relay lampu yang dapat diandalkan dan cocok untuk berbagai aplikasi.
  2. Finder: Finder juga merupakan merek yang terkenal dengan produk-produk berkualitas tinggi dalam kategori relay dan kontrol. Mereka menawarkan relay lampu yang handal dan tahan lama.
  3. Schneider Electric: Schneider Electric adalah perusahaan global yang menyediakan berbagai solusi elektrik dan otomasi. Merek ini menawarkan relay lampu yang dapat diandalkan untuk berbagai aplikasi industri dan komersial.
  4. ABB: ABB adalah produsen lain yang dikenal karena produk-produk berkualitas tinggi dalam industri listrik dan otomasi. Mereka menyediakan relay lampu yang andal dan efisien energi.
  5. Siemens: Siemens adalah merek lain yang terkenal dalam industri listrik dan otomasi. Mereka menawarkan relay lampu dengan fitur-fitur canggih dan keandalan yang tinggi.
  6. Phoenix Contact: Phoenix Contact adalah produsen yang menawarkan solusi konektivitas industri dan elektronik. Mereka juga menyediakan relay lampu yang handal dan sesuai dengan standar industri.

Sebelum membeli relay lampu, pastikan untuk mempertimbangkan spesifikasi teknis, seperti tegangan operasi, daya kontak, dan jenis aplikasi yang direncanakan. Selain merek dan model yang disebutkan di atas, ada banyak merek lain yang juga menawarkan relay lampu berkualitas. Penting untuk melakukan riset yang cermat dan memilih relay yang sesuai dengan kebutuhan Anda.

Alasan Perlu Punya Asuransi Mobil

Asuransi mobil merupakan perlindungan finansial yang penting bagi para pemilik kendaraan. Ada beberapa alasan mengapa memiliki asuransi mobil menjadi keharusan, antara lain:

  1. Perlindungan Finansial: Asuransi mobil memberikan perlindungan finansial dalam hal kerusakan kendaraan akibat kecelakaan, pencurian, atau bencana alam. Dengan membayar premi secara teratur, pemilik mobil dapat menghindari beban biaya perbaikan yang besar.
  2. Kewajiban Hukum: Di banyak negara, memiliki asuransi mobil merupakan persyaratan hukum. Tanpa asuransi, pemilik kendaraan dapat dikenai denda atau bahkan sanksi hukum yang lebih berat.
  3. Perlindungan Diri dan Penumpang: Asuransi mobil tidak hanya melindungi kendaraan, tetapi juga melindungi pengemudi dan penumpang dari cedera akibat kecelakaan. Asuransi dapat menutupi biaya perawatan medis dan kompensasi atas cacat permanen.
  4. Penggantian Kendaraan yang Hilang: Jika kendaraan dicuri atau total loss akibat kecelakaan, asuransi mobil dapat memberikan penggantian nilai kendaraan yang hilang. Ini membantu pemilik kendaraan untuk mendapatkan kendaraan baru tanpa harus mengeluarkan biaya besar.

Tips Sukses dalam Pemasangan Skema Relay Lampu

Berikut adalah beberapa tips sukses untuk pemasangan skema relay lampu yang efektif dan aman:

  1. Pahami Diagram Koneksi: Sebelum memulai pemasangan, pastikan Anda memahami dengan baik diagram koneksi relay lampu dan komponen lainnya. Ini akan membantu menghindari kesalahan yang dapat merusak sistem listrik kendaraan.
  2. Gunakan Kabel Berkualitas: Pilihlah kabel yang berkualitas baik dan tahan lama untuk menghindari masalah koneksi di masa mendatang. Pastikan kabel memiliki isolasi yang kuat dan tahan terhadap panas dan kelembapan.
  3. Periksa Kebocoran Arus: Setelah pemasangan selesai, periksa apakah ada kebocoran arus listrik atau konsleting yang dapat membahayakan sistem listrik kendaraan. Pastikan semua koneksi terpasang dengan baik dan aman.
  4. Lakukan Uji Coba Secara Rutin: Selalu lakukan uji coba secara rutin untuk memastikan bahwa skema relay lampu berfungsi dengan baik dan tidak ada masalah yang muncul. Uji coba ini dapat dilakukan secara berkala atau setelah melakukan perubahan pada sistem listrik kendaraan.

FAQ seputar Skema Relay Lampu

  1. Apa itu skema relay lampu? Skema relay lampu adalah rangkaian elektronika yang digunakan untuk mengendalikan lampu pada kendaraan.
  2. Apa fungsi utama dari relay lampu? Fungsi utama relay lampu adalah sebagai saklar elektronik yang menghubungkan sumber listrik dengan lampu saat saklar dinyalakan.
  3. Apakah pemasangan skema relay lampu sulit dilakukan? Tidak, pemasangan skema relay lampu relatif mudah dilakukan dan dapat dilakukan oleh siapa saja yang memiliki pengetahuan dasar tentang sistem listrik kendaraan.
  4. Mengapa penting untuk menggunakan relay lampu? Penggunaan relay lampu penting untuk melindungi sistem listrik kendaraan dari kerusakan akibat beban listrik yang berlebihan dan meningkatkan efisiensi penggunaan lampu.
  5. Apakah saya perlu mengganti relay lampu secara berkala? Ya, sebaiknya relay lampu diganti secara berkala untuk mencegah kerusakan atau kegagalan dalam pengendalian lampu.

Kesimpulan

Skema relay lampu adalah komponen elektronika yang penting dalam sistem listrik kendaraan. Dengan memahami prinsip kerja dan cara pemasangannya, pengguna dapat meningkatkan efisiensi dan keamanan penggunaan lampu pada kendaraan mereka. Memilih relay lampu yang berkualitas dan melakukan pemasangan dengan benar adalah langkah penting untuk menjaga sistem listrik kendaraan tetap berfungsi dengan baik dan aman.
