Rangkaian Saklar Seri, Berikut Fungsi, Cara Kerja, Jenis & Harganya

Dalam dunia elektronika, konsep rangkaian merupakan pondasi yang penting untuk dipahami. Salah satu rangkaian yang sering ditemui dalam instalasi listrik adalah rangkaian saklar seri. Rangkaian ini menjadi landasan penting dalam mendesain sistem pencahayaan dan kontrol yang efisien. Namun, tidak semua orang menyadari betapa pentingnya pemahaman tentang rangkaian saklar seri dalam konteks instalasi listrik. Rangkaian tersebut merupakan susunan saklar atau pemutus arus yang terhubung secara berurutan. Ini berarti arus harus melalui setiap saklar dalam rangkaian untuk mencapai beban, seperti lampu atau perangkat lainnya. Konsep ini menimbulkan beberapa pertanyaan menarik: Bagaimana cara kerjanya? Apa keunggulan dan kelemahannya? Bagaimana cara mendesain dan menginstalnya dengan benar? Dalam artikel ini, Elektronike.id akan menjawab pertanyaan-pertanyaan tersebut dan menjelajahi lebih dalam tentang rangkaian saklar seri. Kita akan memahami prinsip kerjanya, aplikasi praktisnya, serta bagaimana memanfaatkannya secara optimal dalam instalasi listrik sehari-hari. Ajakan ini bukan hanya untuk mereka yang ingin mengeksplorasi dunia elektronika secara lebih dalam, tetapi juga bagi siapa saja yang ingin memahami dasar-dasar teknologi yang kita gunakan setiap hari. Mari kita simak bersama untuk mendapatkan pemahaman yang lebih baik tentang rangkaian saklar seri dan bagaimana hal itu memengaruhi penggunaan listrik kita.

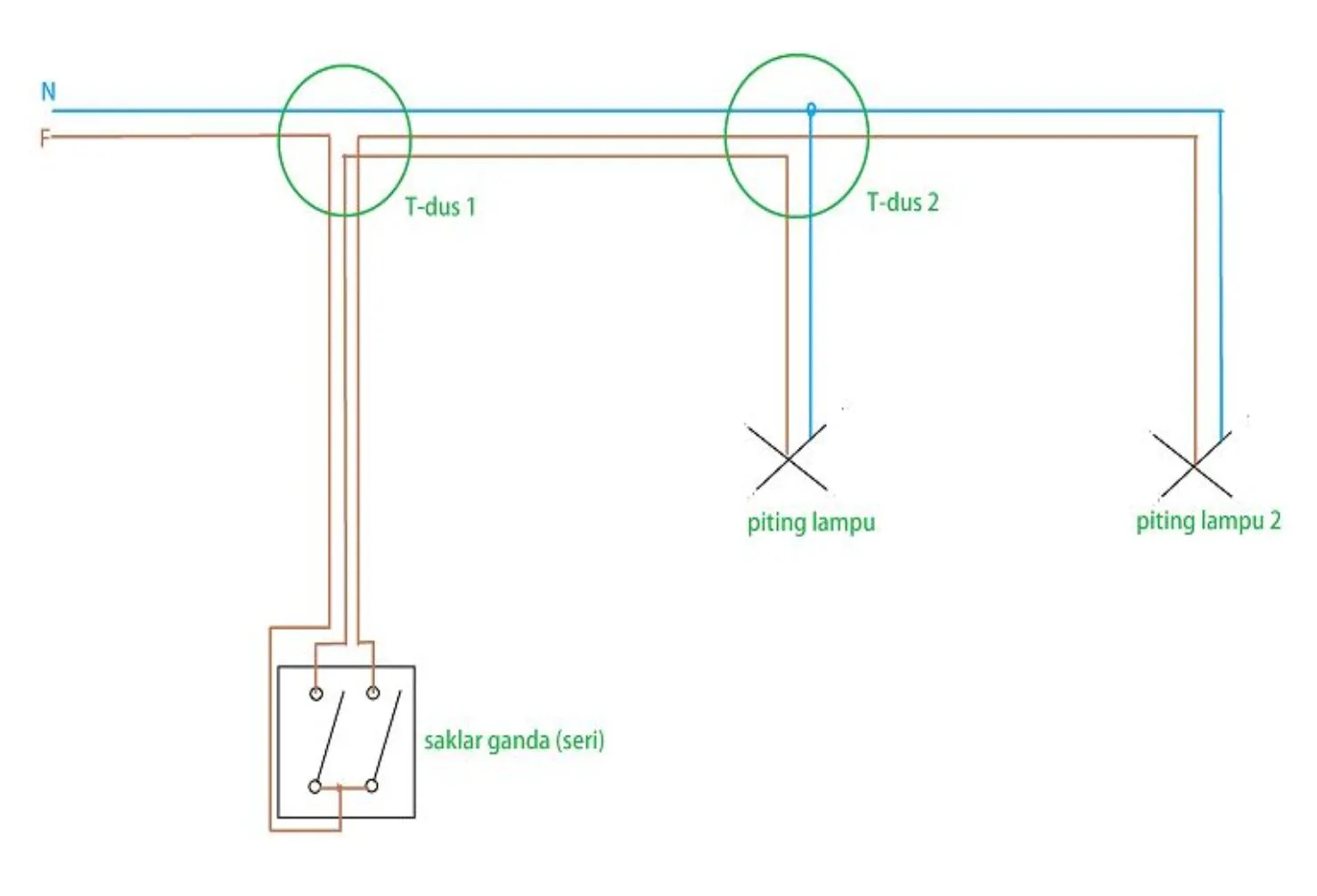

Apa itu Rangkaian Saklar Seri?

Rangkaian saklar seri adalah salah satu tipe rangkaian saklar yang digunakan dalam instalasi listrik untuk mengontrol lampu atau perangkat lainnya. Dalam rangkaian ini, saklar-saklar terhubung secara berurutan atau berjenjang, sehingga aliran listrik akan terputus jika salah satu saklar dalam rangkaian tersebut dimatikan.

Rangkaian saklar seri sering digunakan di rumah, kantor, atau bangunan komersial lainnya untuk mengatur pencahayaan. Ketika salah satu saklar dalam rangkaian seri dimatikan, lampu yang terhubung ke rangkaian tersebut akan ikut mati.

Fungsi Saklar Seri

Saklar seri adalah jenis saklar listrik yang digunakan untuk menghubungkan atau memutuskan aliran listrik dalam rangkaian elektrikal. Saklar seri memiliki beberapa fungsi, di antaranya:

  1. Memutus dan Menghubungkan Arus Listrik: Fungsi utama saklar seri adalah untuk memutus atau menghubungkan aliran listrik dalam suatu rangkaian. Ketika saklar dalam posisi tertutup (ditekan atau dalam posisi “on”), itu menghubungkan dua terminal dan memungkinkan aliran listrik melalui sirkuit. Ketika dalam posisi terbuka (dilepaskan atau dalam posisi “off”), saklar memutus aliran listrik.
  2. Kontrol Peralatan Listrik: Saklar seri digunakan untuk mengontrol berbagai peralatan listrik seperti lampu, kipas angin, pompa air, dll. Dengan mengaktifkan atau menonaktifkan saklar, pengguna dapat mengendalikan kapan peralatan tersebut berfungsi atau tidak.
  3. Keamanan: Saklar seri juga berfungsi untuk keamanan. Dengan mematikan saklar, aliran listrik dapat diputus dari peralatan listrik, yang dapat mencegah terjadinya kecelakaan atau kerusakan karena kontak listrik yang tidak diinginkan.
  4. Efisiensi Energi: Menggunakan saklar seri memungkinkan pengguna untuk menghemat energi dengan mematikan peralatan yang tidak digunakan. Ini membantu mengurangi konsumsi energi dan tagihan listrik.
  5. Pemeliharaan: Saklar seri memungkinkan perawatan dan perbaikan peralatan listrik dengan aman. Dengan memutus aliran listrik menggunakan saklar, teknisi atau pengguna dapat melakukan pemeliharaan atau perbaikan tanpa risiko tersengat listrik.
  6. Automatisasi: Saklar seri juga dapat diintegrasikan dalam sistem automatisasi rumah pintar atau sistem kontrol otomatis untuk mengaktifkan atau menonaktifkan peralatan secara otomatis berdasarkan jadwal atau kondisi tertentu.

Fungsi-fungsi ini membuat saklar seri menjadi komponen penting dalam sistem listrik untuk kontrol aliran listrik dan keamanan penggunaan peralatan listrik.

Jenis-Jenis Saklar Seri

Ada beberapa jenis saklar seri yang umum digunakan, di antaranya adalah:

  1. Saklar Seri Standar: Ini adalah jenis saklar seri yang paling umum digunakan. Saklar ini terdiri dari saklar tunggal yang terhubung secara berurutan dengan lampu atau perangkat lainnya.
  2. Saklar Seri Ganda: Jenis ini memiliki dua saklar yang terhubung secara seri. Hal ini memungkinkan pengguna untuk mengontrol lampu dari dua lokasi yang berbeda.
  3. Saklar Seri Kombinasi: Saklar ini adalah kombinasi antara saklar seri dan saklar paralel. Dengan demikian, pengguna dapat mengontrol beberapa lampu secara bersamaan atau secara terpisah, tergantung pada konfigurasi rangkaian.

Cara Kerja Saklar Seri

Cara kerja saklar seri cukup sederhana dan merupakan prinsip dasar dalam kontrol aliran listrik. Berikut adalah langkah-langkah cara kerja saklar seri:

  1. Koneksi Listrik: Saklar seri memiliki dua terminal atau titik kontak yang biasanya disebut sebagai terminal input dan terminal output. Ketika saklar dalam posisi terbuka (mati), tidak ada hubungan listrik antara kedua terminal ini.
  2. Penekanan Saklar: Ketika saklar ditekan atau dalam posisi “on”, itu menghubungkan kedua terminal tersebut, menciptakan jalur untuk aliran listrik.
  3. Aliran Listrik: Aliran listrik akan mengalir dari sumber daya (misalnya, stop kontak atau panel listrik) melalui terminal input saklar, kemudian melewati saklar yang dalam posisi terbuka, dan akhirnya mencapai terminal output saklar. Dari sana, aliran listrik akan melanjutkan perjalanannya ke peralatan atau perangkat lain yang terhubung ke terminal output.
  4. Pemutusan Aliran Listrik: Ketika saklar ditekan lagi atau diposisikan dalam posisi “off”, hubungan listrik antara kedua terminal input dan output terputus. Ini memutuskan aliran listrik, sehingga peralatan atau perangkat yang terhubung ke terminal output tidak lagi menerima daya listrik.
  5. Keselamatan dan Kontrol: Cara kerja ini memungkinkan pengguna untuk mengontrol kapan aliran listrik dialirkan ke peralatan atau perangkat tertentu. Ini juga memberikan perlindungan dan keamanan karena memungkinkan pengguna untuk memutuskan aliran listrik saat diperlukan, seperti saat melakukan pemeliharaan atau ketika peralatan tidak digunakan.

Itulah dasar cara kerja saklar seri. Prinsip ini berlaku untuk saklar seri dalam berbagai aplikasi dan lingkungan, dari rumah tangga hingga industri.

Kelebihan & Kekurangan

Kelebihan:

  • Fleksibilitas: Saklar seri memungkinkan pengguna untuk mengontrol lampu dari beberapa lokasi yang berbeda.
  • Sederhana: Rangkaian saklar seri relatif mudah dipahami dan diinstal.
  • Kontrol Individual: Dengan beberapa saklar dalam satu rangkaian, pengguna dapat mengontrol lampu secara terpisah.

Kekurangan:

  • Keterbatasan: Saklar seri memiliki keterbatasan dalam hal jumlah titik kontrol yang dapat digunakan.
  • Kegagalan Keseluruhan: Jika salah satu saklar dalam rangkaian rusak, maka seluruh rangkaian bisa terganggu.

Harga Saklar Seri

Harga saklar seri dapat bervariasi tergantung pada beberapa faktor seperti merek, kualitas, desain, dan fitur tambahan. Di pasar, ada berbagai jenis saklar seri yang tersedia dengan harga yang berbeda. Berikut adalah perkiraan kisaran harga untuk saklar seri:

  1. Saklar Seri Standar: Saklar seri standar yang digunakan dalam instalasi listrik rumah tangga biasanya memiliki harga yang terjangkau. Kisarannya bisa mulai dari beberapa ribu hingga puluhan ribu rupiah tergantung pada merek dan kualitasnya.
  2. Saklar Seri Kualitas Tinggi: Saklar seri dengan kualitas lebih baik atau merek terkenal biasanya memiliki harga yang lebih tinggi. Kisarannya bisa mulai dari puluhan ribu hingga ratusan ribu rupiah tergantung pada merek dan fitur tambahan yang disertakan.
  3. Saklar Seri Desain Khusus: Ada juga saklar seri dengan desain khusus atau estetika yang menarik, seperti saklar dengan panel sentuh, lampu indikator LED, atau bahan dan finishing yang mewah. Jenis saklar ini biasanya memiliki harga yang lebih tinggi dibandingkan dengan saklar standar.
  4. Paket atau Set Saklar: Beberapa produsen menawarkan paket atau set saklar seri yang terdiri dari beberapa saklar untuk berbagai fungsi atau ruangan. Harga paket ini bisa lebih ekonomis dibandingkan dengan membeli saklar secara terpisah.
  5. Saklar Seri Otomatis: Saklar seri yang terintegrasi dengan teknologi otomatisasi rumah pintar juga tersedia dengan harga yang bervariasi tergantung pada fitur-fitur yang disertakan seperti konektivitas WiFi, kontrol jarak jauh melalui smartphone, atau integrasi dengan asisten virtual.

Perlu diingat bahwa harga-harga ini hanya perkiraan dan dapat berubah tergantung pada pasar dan lokasi geografis. Saat membeli saklar seri, penting untuk mempertimbangkan kebutuhan fungsional, kualitas, dan anggaran Anda.

Cara Pasang Rangkaian Saklar Seri

Pasang rangkaian saklar seri dapat dilakukan dengan langkah-langkah berikut:

  1. Matikan Listrik: Pastikan untuk mematikan aliran listrik sebelum memulai instalasi untuk menghindari kecelakaan listrik.
  2. Persiapkan Alat dan Bahan: Siapkan alat dan bahan yang diperlukan seperti saklar, kabel, obeng, dan tang potong.
  3. Identifikasi Rangkaian: Tentukan titik kontrol yang diinginkan dan identifikasi kabel yang harus dihubungkan.
  4. Hubungkan Kabel: Hubungkan kabel dari sumber listrik ke saklar pertama, kemudian dari saklar pertama ke saklar kedua, dan seterusnya sesuai dengan konfigurasi yang diinginkan.
  5. Uji Rangkaian: Setelah semua kabel terpasang, nyalakan listrik dan uji rangkaian untuk memastikan semua saklar berfungsi dengan baik.
  6. Pasang Penutup: Pasang penutup saklar untuk melindungi rangkaian dan memberikan tampilan yang rapi.

Pertanyaan Seputar Rangkaian Saklar Seri

  1. Apakah Saklar Seri Aman Digunakan? Ya, saklar seri aman digunakan jika dipasang dengan benar dan sesuai dengan standar keselamatan listrik.
  2. Berapa Banyak Lampu yang Dapat Dikendalikan dengan Saklar Seri? Jumlah lampu yang dapat dikendalikan tergantung pada konfigurasi dan jenis saklar seri yang digunakan.
  3. Apakah Saklar Seri Cocok untuk Semua Jenis Lampu? Ya, saklar seri dapat digunakan dengan berbagai jenis lampu, termasuk lampu pijar, lampu LED, dan lampu neon.

Kesimpulan

Rangkaian saklar seri merupakan salah satu solusi yang efisien dan praktis untuk mengontrol pencahayaan atau perangkat lainnya dari beberapa titik kontrol. Dengan kemampuan untuk mengatur lampu dari beberapa lokasi, saklar seri memberikan fleksibilitas dan kenyamanan dalam penggunaan listrik di rumah atau tempat kerja. Meskipun memiliki beberapa kelemahan, seperti keterbatasan jumlah titik kontrol, saklar seri tetap menjadi pilihan yang populer dalam instalasi listrik. Dengan pemahaman yang baik tentang cara kerja dan cara memasangnya, pengguna dapat memanfaatkan fitur-fitur yang ditawarkan oleh rangkaian saklar seri dengan baik.
