Dalam era modern ini, di mana ketergantungan kita terhadap peralatan listrik semakin meningkat, memiliki akses yang andal dan efisien terhadap pasokan listrik menjadi sangat penting. Namun, terkadang sumber daya listrik yang tersedia tidak selalu sesuai dengan kebutuhan kita. Itulah mengapa rangkaian inverter sederhana menjadi solusi yang praktis dan efektif. Rangkaian inverter sederhana adalah teknologi yang mengubah arus listrik searah (DC) menjadi arus bolak-balik (AC), memungkinkan kita untuk menggunakan peralatan listrik yang memerlukan daya AC dari sumber daya DC seperti baterai atau panel surya. Dengan menggunakan komponen-komponen elektronika yang relatif mudah ditemukan dan pemahaman yang cukup tentang prinsip kerjanya, kita dapat merancang dan membangun inverter sederhana dengan biaya yang terjangkau. Namun, untuk memahami lebih dalam tentang bagaimana rangkaian inverter sederhana bekerja dan bagaimana cara membuatnya, mari kita jelajahi pembahasan lebih lanjut dalam artikel ini. Elektronike.id akan membahas fungsi, jenis-jenis, skema, cara kerja komponen, dan langkah-langkah pembuatan inverter sederhana secara mendalam. Dengan pemahaman yang lebih baik tentang teknologi ini, kita dapat mengoptimalkan penggunaannya dalam berbagai aplikasi, mulai dari keperluan sehari-hari hingga proyek-proyek kreatif dan inovatif. Jadi, jangan lewatkan kesempatan untuk mengetahui lebih banyak tentang rangkaian inverter sederhana yang dapat meningkatkan kenyamanan dan efisiensi penggunaan listrik Anda. Ayo simak pembahasan selengkapnya!
Pengertian Rangkaian Inverter Sederhana
Rangkaian inverter sederhana merupakan suatu sistem elektronika yang dirancang untuk mengubah arus listrik searah (DC) menjadi arus listrik bolak-balik (AC). Inverter ini merupakan salah satu perangkat yang memiliki peran penting dalam berbagai aplikasi, baik di rumah tangga maupun industri. Istilah “sederhana” di sini mengacu pada kompleksitas dan kemudahan dalam pembuatannya, yang umumnya menggunakan komponen-komponen standar yang mudah ditemui dan tidak memerlukan teknologi atau pengetahuan khusus yang rumit.
Rangkaian inverter sederhana biasanya digunakan ketika kita memerlukan pasokan listrik AC dari sumber daya DC yang tersedia, seperti baterai, panel surya, atau generator DC lainnya. Contoh penggunaan umumnya adalah pada sistem tenaga surya di mana energi matahari diubah menjadi listrik DC oleh panel surya, dan inverter sederhana digunakan untuk mengubahnya menjadi listrik AC yang dapat digunakan untuk memasok daya ke rumah, kantor, atau fasilitas lainnya.
Inverter sederhana juga sering digunakan dalam sistem cadangan atau darurat, di mana ketika pasokan listrik utama terputus, inverter dapat mengambil alih untuk menyediakan listrik dari sumber daya DC cadangan, seperti baterai. Selain itu, inverter sederhana juga sering ditemui dalam kendaraan seperti mobil atau kapal, di mana mereka mengubah daya DC dari baterai kendaraan menjadi daya AC untuk digunakan oleh peralatan di dalamnya.
Dengan demikian, pengertian utama dari rangkaian inverter sederhana adalah sebagai konverter yang mampu mengubah arus listrik searah menjadi arus listrik bolak-balik, dengan tingkat kompleksitas yang rendah dan kemampuan untuk digunakan dalam berbagai aplikasi termasuk pembangkit listrik off-grid, sistem darurat, dan aplikasi kendaraan.
Fungsi Inverter Sederhana
Inverter sederhana memiliki fungsi utama sebagai berikut:
- Konversi Arus: Mengubah arus listrik searah (DC) menjadi arus listrik bolak-balik (AC), memungkinkan penggunaan peralatan listrik yang membutuhkan daya AC.
- Pemeliharaan Kualitas Daya: Memastikan kualitas daya listrik yang dihasilkan dengan fitur pengaturan tegangan, frekuensi output, dan penyaringan gelombang, untuk melindungi peralatan dari kerusakan.
- Sumber Daya Darurat: Berfungsi sebagai sumber daya cadangan saat pasokan listrik utama terputus, memungkinkan pengoperasian peralatan penting seperti lampu, pompa air, atau peralatan komunikasi.
- Portabilitas: Cocok untuk aplikasi portabel seperti kendaraan bermotor, kapal, atau kegiatan outdoor, memungkinkan penggunaan peralatan listrik di tempat-tempat tanpa akses langsung ke pasokan listrik AC.
- Integrasi Energi Terbarukan: Penting dalam mengubah daya dari sumber energi terbarukan seperti tenaga surya atau tenaga angin menjadi daya AC yang dapat digunakan oleh grid listrik atau peralatan rumah tangga.
Dengan fungsi-fungsi ini, inverter sederhana menjadi perangkat yang fleksibel dan vital dalam berbagai aplikasi elektronika modern.
Jenis-Jenis Inverter Sederhana
- Inverter Gelombang Sinus: Menghasilkan gelombang sinus yang mirip dengan pasokan listrik rumah tangga, cocok untuk peralatan sensitif seperti komputer dan peralatan medis.
- Inverter Modifikasi Gelombang Sinus: Menghasilkan gelombang yang lebih kasar daripada gelombang sinus murni, tetapi masih cocok untuk sebagian besar peralatan elektronik rumah tangga dan industri.
- Inverter Kotak-Kotak (Square Wave): Menghasilkan gelombang kotak-kotak yang sederhana, cocok untuk aplikasi dengan biaya produksi rendah namun tidak cocok untuk peralatan sensitif.
- Inverter Hybrid: Menggabungkan fitur-fitur inverter gelombang sinus dan modifikasi gelombang sinu untuk memberikan keseimbangan antara kualitas keluaran dan biaya produksi.
- Inverter Mikro: Dirancang untuk aplikasi dengan daya rendah seperti perangkat portabel, menggunakan teknologi canggih untuk memberikan daya yang stabil dengan ukuran dan berat minimal.
Dengan pemilihan jenis inverter yang sesuai dengan kebutuhan, dapat memastikan kecocokan dengan aplikasi yang diinginkan dan memaksimalkan kinerja serta efisiensinya.

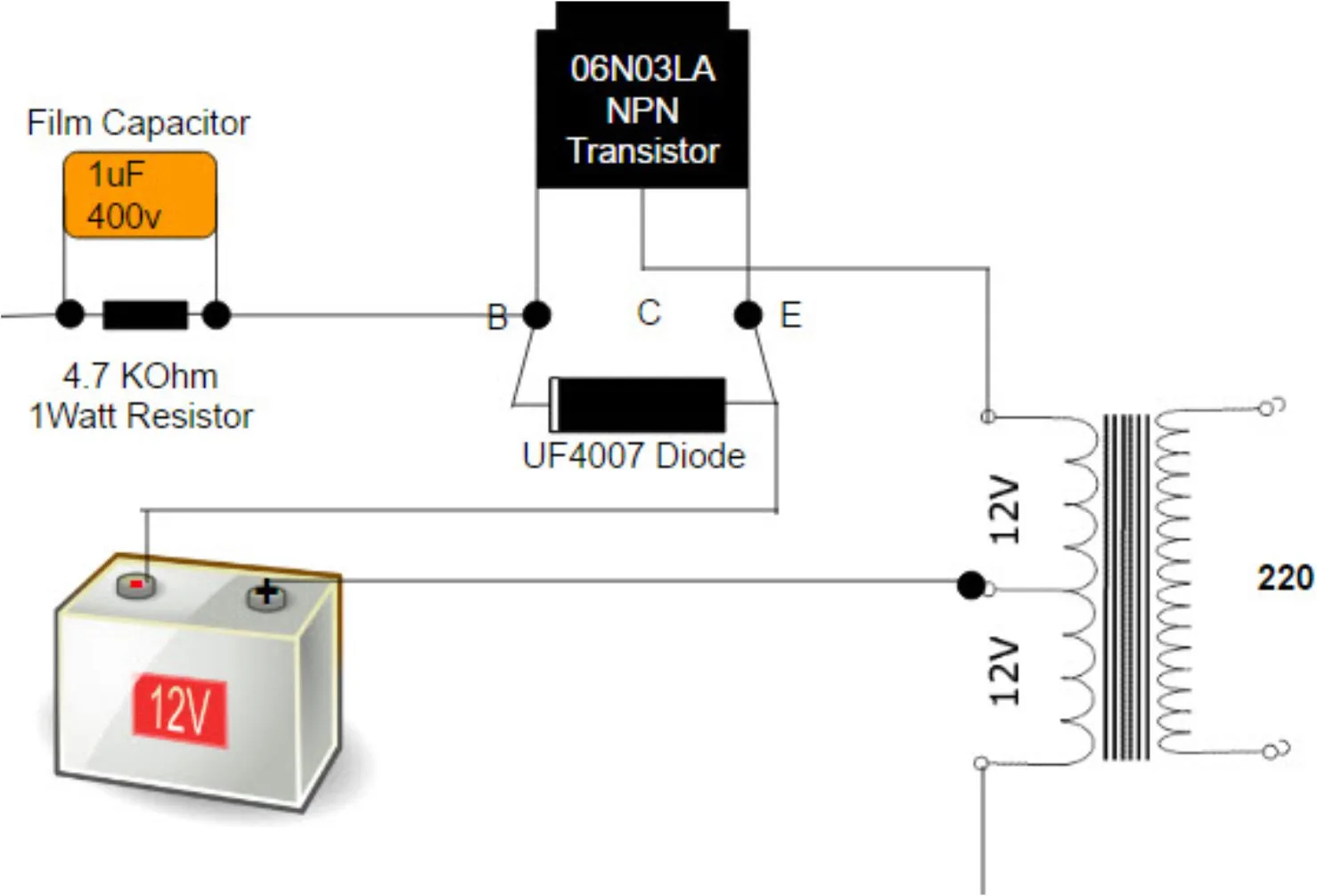

Skema Inverter Sederhana
Skema dasar inverter sederhana terdiri dari beberapa komponen utama yang bekerja bersama untuk mengubah arus listrik searah (DC) menjadi arus listrik bolak-balik (AC). Berikut adalah skema umum dari inverter sederhana:
- Sumber Daya DC: Skema inverter dimulai dengan sumber daya DC, seperti baterai atau panel surya, yang menyediakan pasokan arus searah.
- Rangkaian Oscillator: Komponen pertama dalam skema inverter adalah rangkaian osilator, yang menghasilkan sinyal osilasi berfrekuensi tertentu. Osilator ini bertanggung jawab untuk mengatur frekuensi output dari inverter.
- Driver Transistor: Sinyal osilasi dari rangkaian osilator diberikan kepada driver transistor. Driver transistor mengendalikan transistor-output yang kemudian mengatur aliran arus melalui sirkuit inverter.
- Transistor-output: Transistor-output adalah bagian kunci dari skema inverter. Transistor-output bertindak sebagai saklar elektronik yang mengatur arus listrik dari sumber daya DC untuk menciptakan bentuk gelombang yang diinginkan pada keluaran inverter.
- Transformator: Setelah arus DC diatur oleh transistor-output, kemudian dialirkan melalui transformator. Transformator ini bertanggung jawab untuk meningkatkan tegangan arus listrik dari level rendah menjadi level yang sesuai dengan kebutuhan aplikasi.
- Penyaring Output: Setelah melewati transformator, gelombang output dari inverter dapat melewati penyaringan tambahan untuk memastikan keluaran memiliki bentuk gelombang yang diinginkan dan minim distorsi.
Skema inverter sederhana ini dapat dimodifikasi sesuai dengan kebutuhan spesifik aplikasi. Misalnya, dapat ditambahkan kontroler untuk mengatur tegangan atau frekuensi keluaran, atau penyaringan tambahan untuk meningkatkan kualitas keluaran. Dengan pemahaman yang baik tentang skema ini, seseorang dapat merancang dan membangun inverter sederhana dengan efisien untuk berbagai aplikasi.
Cara Kerja Komponen Inverter Sederhana
Inverter sederhana bekerja dengan mengubah arus listrik searah (DC) menjadi arus listrik bolak-balik (AC) menggunakan beberapa komponen utama. Berikut adalah penjelasan mengenai cara kerja masing-masing komponen dalam inverter sederhana:
- Sumber Daya DC: Inverter dimulai dengan sumber daya DC, seperti baterai atau panel surya, yang menyediakan pasokan arus searah. Arus ini akan menjadi masukan bagi inverter.
- Osilator: Osilator adalah komponen yang menghasilkan sinyal osilasi berfrekuensi tertentu. Sinyal ini akan menentukan frekuensi keluaran dari inverter, yang biasanya merupakan frekuensi AC standar (misalnya, 50 Hz atau 60 Hz).
- Driver Transistor: Sinyal osilasi dari osilator diberikan kepada driver transistor. Driver transistor mengendalikan transistor-output yang bertindak sebagai saklar elektronik. Ini berarti transistor-output akan membuka dan menutup dengan frekuensi yang ditentukan oleh sinyal osilasi.
- Transistor-output: Transistor-output, juga dikenal sebagai inverter switch, adalah komponen kunci yang mengatur arus listrik dari sumber daya DC untuk menciptakan bentuk gelombang yang diinginkan pada keluaran inverter. Ketika transistor-output terbuka, arus dapat mengalir melalui jalur ke transformator. Ketika transistor-output tertutup, arus terputus.
- Transformator: Arus listrik dari transistor-output dialirkan melalui transformator. Transformator ini bertanggung jawab untuk meningkatkan tegangan arus listrik dari level rendah menjadi level yang sesuai dengan kebutuhan aplikasi. Ketika arus berubah arah, transformator akan menghasilkan gelombang AC.
- Penyaring Output: Gelombang AC yang dihasilkan oleh transformator kemudian dapat melewati penyaringan tambahan untuk memastikan keluaran memiliki bentuk gelombang yang diinginkan dan minim distorsi. Ini penting terutama jika inverter digunakan untuk memasok daya ke peralatan sensitif.
Secara keseluruhan, inverter sederhana bekerja dengan mengontrol aliran arus listrik dari sumber daya DC melalui transistor-output yang bertindak sebagai saklar elektronik, kemudian mengubahnya menjadi arus listrik bolak-balik melalui transformator. Dengan cara ini, inverter sederhana dapat menghasilkan pasokan daya AC yang dapat digunakan untuk berbagai aplikasi elektronik.
Cara Membuat Rangkaian Inverter Sederhana
Berikut adalah langkah-langkah umum untuk membuat rangkaian inverter sederhana:
- Persiapan Komponen: Siapkan semua komponen yang dibutuhkan, seperti transistor, diode, kapasitor, transformator, dan komponen pendukung lainnya.
- Rangkaian Dasar: Susun komponen-komponen tersebut sesuai dengan skema yang telah direncanakan. Pastikan untuk melakukan penghubungan antar komponen dengan benar dan sesuai dengan spesifikasi teknis masing-masing komponen.
- Pengaturan Tegangan: Sesuaikan tegangan input dan output sesuai dengan kebutuhan aplikasi. Gunakan transformator atau pengatur tegangan lainnya untuk meningkatkan atau menurunkan tegangan sesuai kebutuhan.
- Uji Coba: Setelah semua komponen terpasang dengan baik, lakukan uji coba untuk memastikan bahwa rangkaian inverter dapat berfungsi dengan baik. Periksa tegangan output, frekuensi, dan gelombang yang dihasilkan untuk memastikan bahwa sesuai dengan yang diinginkan.
- Perbaikan dan Pemeliharaan: Jika ditemukan masalah atau ketidakstabilan dalam pengoperasian, perbaiki rangkaian dan lakukan pemeliharaan secara berkala untuk menjaga kinerja dan keandalan rangkaian inverter.
Kesimpulan
Rangkaian inverter sederhana merupakan solusi yang efektif untuk mengubah arus searah menjadi arus bolak-balik dengan tegangan yang dapat diatur sesuai kebutuhan. Dengan pemahaman yang baik tentang prinsip kerja dan komponen-komponen yang terlibat, kita dapat membuat dan mengoperasikan inverter sederhana dengan efisien. Penting untuk memilih jenis inverter yang sesuai dengan kebutuhan dan aplikasi yang akan digunakan, serta melakukan perawatan secara berkala untuk menjaga kinerja dan keandalan rangkaian inverter.
