Rangkaian Dinamo Starter, Beserta Fungsi, Komponen & Cara Kerja

Apakah Anda pernah berpikir tentang apa yang terjadi di balik layar saat Anda memutar kunci starter kendaraan Anda? Bagaimana mesin yang begitu besar dan kuat dapat dihidupkan hanya dengan menekan tombol atau memutar kunci? Jawabannya adalah rangkaian dinamo starter yang rahasia namun vital. Rangkaian dinamo starter merupakan jantung dari proses penghidupan mesin kendaraan. Ini adalah mekanisme kompleks yang mengubah energi listrik dari baterai kendaraan menjadi torsi mekanis yang diperlukan untuk memutar crankshaft mesin. Ketika Anda menekan tombol starter atau memutar kunci, sinyal listrik diaktifkan, memicu serangkaian peristiwa yang akhirnya menyebabkan mesin berputar dan mulai hidup. Namun, seperti halnya bagian mekanis lainnya, rangkaian dinamo starter juga rentan terhadap keausan dan kerusakan. Pemahaman yang baik tentang bagaimana rangkaian dinamo starter berfungsi dapat membantu Anda dalam merawat kendaraan Anda dengan lebih baik dan memperpanjang umur pakai komponen ini. Ingin menggali lebih dalam tentang rahasia dan kinerja dinamo starter? Mari kita telusuri lebih lanjut dalam artikel ini. Elektronike.id akan membahas secara rinci bagaimana komponen ini bekerja, masalah umum yang dapat terjadi, dan tips perawatan yang dapat membantu Anda menghindari masalah yang tidak diinginkan di jalan. Jadi, ikuti terus untuk memperluas pengetahuan Anda tentang teknologi yang mendasari kenyamanan dan kinerja kendaraan modern.

Sekilas Mengenai Rangkaian Dinamo Starter

Rangkaian dinamo starter merupakan sistem penting yang memungkinkan kendaraan bermotor untuk dinyalakan dengan lancar. Secara singkat, dinamo starter adalah bagian dari sistem starter kendaraan yang bertanggung jawab untuk memutar mesin secara mekanis pada saat awal dinyalakan. Proses ini memungkinkan mesin kendaraan untuk mencapai kecepatan yang cukup agar dapat beroperasi secara mandiri.

Dalam sebuah kendaraan, ketika kunci kontak diaktifkan ke posisi start, sinyal listrik akan dikirimkan ke dinamo starter. Hal ini akan mengaktifkan motor starter yang terhubung dengan flywheel atau roda gila mesin. Motor starter akan mulai berputar, sehingga menggerakkan flywheel dan memutar mesin. Setelah mesin berhasil dinyalakan, sistem starter secara otomatis akan melepaskan motor starter dari flywheel, memungkinkan mesin untuk berjalan secara mandiri.

Rangkaian dinamo starter umumnya terdiri dari beberapa komponen utama, termasuk motor starter, solenoid starter, baterai, dan kabel-kabel penghubung. Semua komponen ini bekerja bersama-sama untuk memastikan proses start-up berjalan dengan lancar dan efisien.

Dengan pemahaman yang baik tentang rangkaian dinamo starter, pengguna kendaraan dapat melakukan perawatan yang tepat dan mengidentifikasi masalah potensial dengan lebih mudah. Ini akan membantu menjaga kinerja optimal dari sistem starter kendaraan dan mencegah kerusakan yang tidak diinginkan.





Fungsi Dinamo Starter

Dinamo starter adalah salah satu komponen penting dalam sistem starter kendaraan bermotor, seperti mobil atau sepeda motor. Fungsi utama dinamo starter adalah memutar mesin pembakaran dalam kendaraan untuk memulai proses penghidupan mesin. Berikut adalah beberapa fungsi dinamo starter:

  1. Memulai Mesin: Dinamo starter digunakan untuk memutar crankshaft mesin pembakaran kendaraan agar mesin dapat mulai berputar. Ini memungkinkan sistem pembakaran dalam kendaraan untuk diaktifkan dan menghidupkan mesin.
  2. Memberikan Torsi Awal: Saat kunci starter diaktifkan, dinamo starter memberikan torsi awal yang cukup besar untuk mengatasi tekanan kompresi dalam silinder mesin dan memulai putaran mesin.
  3. Menghidupkan Sistem Listrik: Selain memulai mesin, dinamo starter juga berperan dalam mengaktifkan sistem listrik kendaraan, termasuk sistem pengapian dan sistem bahan bakar, yang diperlukan untuk menjalankan mesin secara efektif.
  4. Mengamankan Proses Penghidupan Mesin: Dinamo starter dilengkapi dengan mekanisme perlindungan, seperti saklar pengaman dan relai, untuk mencegah kerusakan pada sistem starter maupun pada mesin akibat pemakaian yang berlebihan atau kesalahan pengguna.
  5. Mengoptimalkan Efisiensi Mesin: Dengan memberikan putaran awal pada mesin, dinamo starter membantu mengoptimalkan efisiensi penggunaan bahan bakar dan mengurangi tekanan pada bagian-bagian mesin, seperti kopling dan transmisi.

Secara umum, fungsi dinamo starter sangat penting dalam memastikan penghidupan dan operasi awal mesin kendaraan dengan lancar dan efisien.





Komponen Dinamo Starter

Rangkaian dinamo starter terdiri dari beberapa komponen utama yang bekerja sama untuk memastikan pengoperasian yang lancar. Beberapa komponen kunci yang terdapat dalam dinamo starter antara lain:

  1. Motor Starter: Motor starter merupakan komponen yang bertugas mengubah energi listrik menjadi energi mekanis untuk memutar mesin. Motor starter biasanya dilengkapi dengan gigi-gigi atau roda gigi yang berhubungan langsung dengan mesin.
  2. Solenoid Starter: Solenoid starter adalah komponen yang bertanggung jawab untuk menggerakkan gigi-gigi pada motor starter sehingga dapat menyambungkan motor starter dengan flywheel mesin. Solenoid ini diaktifkan ketika kunci kontak dinyalakan.
  3. Baterai: Baterai merupakan sumber energi listrik yang menyediakan daya untuk mengaktifkan dinamo starter. Tanpa baterai yang baik, dinamo starter tidak akan dapat berfungsi dengan baik.
  4. Kabel dan Sambungan: Kabel dan sambungan yang menghubungkan semua komponen dalam rangkaian dinamo starter juga sangat penting. Sambungan yang longgar atau kabel yang aus dapat mengganggu aliran listrik dan menghambat kinerja dinamo starter.





Cara Kerja Dinamo Starter

Proses kerja dinamo starter dimulai saat kunci kontak diaktifkan untuk menyalakan mesin. Berikut adalah langkah-langkah umum cara kerja dinamo starter:

  1. Aktivasi Solenoid: Ketika kunci kontak dinyalakan, arus listrik dari baterai akan mengalir ke solenoid starter. Solenoid ini kemudian akan aktif dan menarik plunger atau tuas yang terhubung dengan motor starter.
  2. Rotasi Motor Starter: Ketika plunger atau tuas ditarik oleh solenoid, motor starter akan mulai berputar. Putaran ini akan disalurkan melalui gigi-gigi pada motor starter untuk memutar flywheel mesin.
  3. Mesin Menyala: Putaran yang dihasilkan oleh motor starter akan membuat mesin berputar. Ketika mesin mencapai kecepatan yang cukup, dinamo starter akan otomatis melepaskan gigi-gigi dari flywheel mesin dan mesin akan terus beroperasi secara mandiri.

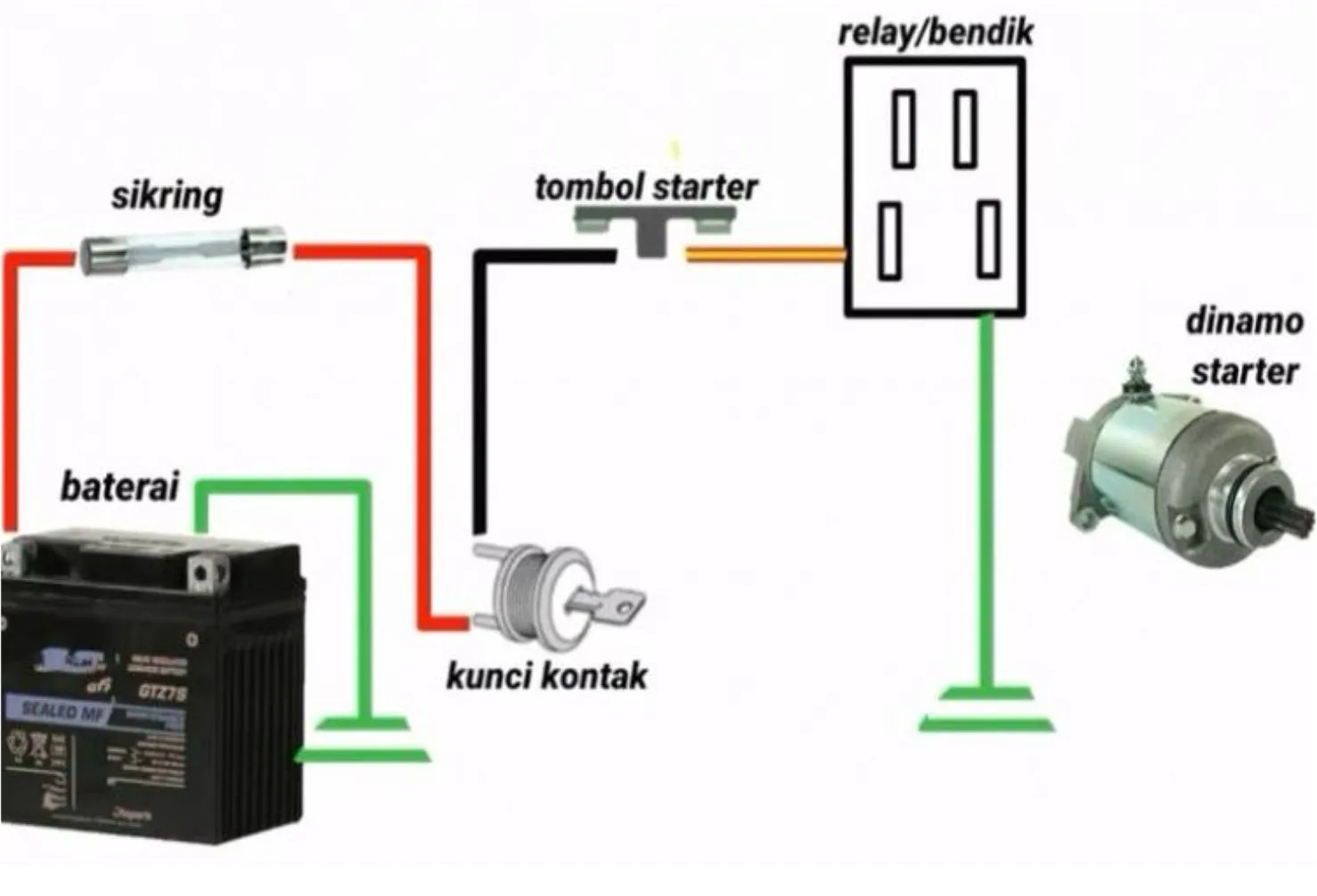

Jalur Kabel Dinamo Starter

Jalur kabel dinamo starter merupakan bagian penting dalam sistem starter kendaraan. Jalur kabel ini menghubungkan beberapa komponen kunci dalam sistem starter, termasuk baterai, kunci starter, dinamo starter, dan relai starter. Berikut adalah penjelasan singkat mengenai jalur kabel dinamo starter:

  1. Kabel Positif Baterai: Kabel ini menghubungkan terminal positif baterai kendaraan dengan salah satu terminal relai starter. Ini memberikan aliran listrik langsung dari baterai ke relai starter saat kunci starter diaktifkan.
  2. Kabel Pengaman: Kabel ini biasanya terhubung ke sistem kunci starter dan berfungsi sebagai pengaman. Ini mencegah starter diaktifkan tanpa kunci yang sesuai.
  3. Kabel Kontrol: Kabel ini menghubungkan saklar starter atau kunci starter dengan terminal kontrol relai starter. Saat kunci starter diaktifkan, sinyal listrik dialirkan melalui kabel kontrol ini untuk mengaktifkan relai starter.
  4. Kabel Positif Dinamo Starter: Kabel ini menghubungkan terminal positif relai starter dengan terminal positif dinamo starter. Ketika relai starter diaktifkan, aliran listrik dialirkan melalui kabel ini ke dinamo starter, memicu putaran awal mesin.
  5. Kabel Negatif Dinamo Starter: Kabel ini menghubungkan terminal negatif dinamo starter dengan kabel ground atau grounding pada kendaraan. Ini memastikan bahwa dinamo starter memiliki jalur balik untuk arus listrik yang lengkap.

Jalur kabel dinamo starter harus terpasang dengan benar dan dalam kondisi baik agar sistem starter kendaraan dapat berfungsi secara optimal. Periksa secara berkala untuk memastikan tidak ada kerusakan atau korosi yang dapat mengganggu aliran listrik dan kinerja sistem starter. Dengan memahami jalur kabel dinamo starter, Anda dapat lebih mudah melakukan pemeliharaan dan perbaikan saat diperlukan.





Tips Perawatan pada Dinamo Starter

Untuk memastikan kinerja optimal dari rangkaian dinamo starter, ada beberapa tips perawatan yang dapat Anda lakukan:

  1. Cek Tegangan Baterai: Pastikan tegangan baterai kendaraan selalu dalam kondisi optimal untuk mendukung kinerja dinamo starter.
  2. Periksa Kabel dan Sambungan: Secara berkala, periksa semua kabel dan sambungan dalam rangkaian dinamo starter untuk memastikan tidak ada yang aus atau longgar.
  3. Lakukan Pelumasan: Beberapa bagian dalam dinamo starter mungkin memerlukan pelumasan secara berkala untuk mengurangi gesekan dan mencegah keausan yang berlebihan.





Kesimpulan

Rangkaian dinamo starter memegang peranan penting dalam proses start-up mesin kendaraan. Dengan pemahaman yang baik tentang fungsi, komponen, dan cara kerja dinamo starter, Anda dapat melakukan perawatan yang tepat guna memastikan kinerja optimal dan ketahanan yang lebih lama. Dengan mengikuti tips perawatan yang disebutkan di atas, Anda dapat meminimalkan risiko kerusakan dan memperpanjang umur pakai dari dinamo starter kendaraan Anda. Jangan lupa untuk selalu berkonsultasi dengan mekanik yang terpercaya jika Anda mengalami masalah dengan dinamo starter atau sistem starter kendaraan Anda.
