Perbedaan Kapasitor Polar dan Non Polar

Dalam dunia elektronika, kapasitor adalah komponen penting yang digunakan untuk menyimpan muatan listrik. Salah satu perbedaan perbedaan kapasitor polar dan non polar. Meskipun keduanya memiliki fungsi yang sama, yakni menyimpan dan melepas muatan listrik, namun karakteristik khusus membedakan keduanya. Kapasitor polar, seperti elektrolitik, memiliki orientasi polaritas tertentu yang harus dijaga saat digunakan. Ini berarti sambungan listrik harus sesuai dengan polaritas yang benar, karena kebalikannya dapat menyebabkan kerusakan atau bahkan kegagalan pada kapasitor. Sementara itu, kapasitor non-polar, seperti film, tidak memiliki polaritas yang jelas. Mereka dapat digunakan dalam arah apa pun tanpa risiko kerusakan.

Pemahaman yang jelas tentang perbedaan kapasitor polar dan non polar ini penting untuk menghindari kesalahan dalam desain dan penggunaan sirkuit elektronik. Dalam pembahasan lebih lanjut, Elektronike.id akan menjelajahi lebih dalam tentang karakteristik, aplikasi, dan pertimbangan desain untuk masing-masing jenis kapasitor ini. Jadi, apakah Anda ingin mengeksplorasi lebih lanjut tentang perbedaan kapasitor polar dan non-polar? Mari kita telusuri lebih jauh untuk memperdalam pengetahuan kita tentang salah satu komponen kunci dalam dunia elektronika. Bersiaplah untuk memperluas wawasan Anda dan membuat langkah cerdas dalam merancang dan memahami sirkuit elektronik.

Sekilas tentang perbedaan kapasitor polar dan non polar

Kapasitor adalah salah satu komponen elektronik yang sangat penting dalam rangkaian listrik. Mereka memiliki peran vital dalam menyimpan dan melepaskan muatan listrik sesuai kebutuhan. Namun, kapasitor tidak hanya satu jenis; ada dua tipe utama yang umum digunakan: kapasitor polar dan non-polar. Perbedaan mendasar antara keduanya sangat penting dipahami untuk mengoptimalkan kinerja suatu rangkaian elektronik.

Kapasitor polar dan non-polar memiliki karakteristik yang berbeda dalam hal polaritas, bahan dielektrik, dan penggunaan dalam rangkaian. Untuk memahami perbedaan antara keduanya, mari kita telusuri lebih dalam tentang fungsi, cara kerja, kelebihan, dan kekurangan masing-masing.

Fungsi kapasitor polar dan non polar

Kapasitor polar dan non-polar memiliki fungsi dasar yang sama dalam sirkuit listrik, yaitu menyimpan dan melepaskan energi listrik dalam bentuk medan listrik. Namun, keduanya dapat memiliki aplikasi yang sedikit berbeda berdasarkan karakteristik mereka. Berikut adalah beberapa fungsi umum dari kapasitor polar dan non-polar:

Fungsi Kapasitor Polar:

  1. Penyaring Sinyal: Kapasitor polar sering digunakan sebagai penyaring sinyal dalam sirkuit elektronik. Mereka dapat memfilter sinyal AC dengan melewatkan sinyal frekuensi tinggi dan meredam sinyal frekuensi rendah.
  2. Penyimpan Energi Start: Dalam aplikasi seperti motor listrik, kapasitor polar dapat digunakan sebagai kapasitor start untuk memberikan lonjakan awal energi yang diperlukan untuk memutar motor.
  3. Penyimpan Energi Pulsed Power: Kapasitor polar dapat digunakan dalam sistem pulsed power, seperti dalam pengaplikasian medis atau militer, di mana mereka digunakan untuk menyimpan energi yang besar dan melepaskannya dalam bentuk lonjakan energi yang singkat.
  4. Penstabil Tegangan: Kapasitor polar juga dapat digunakan sebagai penstabil tegangan dalam sirkuit daya untuk mengurangi fluktuasi tegangan dan menghindari kegagalan sistem yang disebabkan oleh lonjakan tegangan.

Fungsi Kapasitor Non-Polar:

  1. Penyaring Sinyal AC: Kapasitor non-polar juga digunakan sebagai penyaring sinyal, terutama dalam sirkuit audio dan komunikasi, di mana mereka dapat memfilter sinyal frekuensi tertentu dan memungkinkan sinyal yang diinginkan untuk melewati.
  2. Kopling DC: Kapasitor non-polar sering digunakan sebagai kopling DC dalam rangkaian yang memisahkan sinyal AC dari sinyal DC, memungkinkan transmisi sinyal AC tanpa mengubah level sinyal DC.
  3. Penyimpan Energi Pulsed Power: Seperti kapasitor polar, kapasitor non-polar juga dapat digunakan dalam sistem pulsed power untuk menyimpan dan melepaskan energi dalam bentuk lonjakan energi yang singkat.
  4. Filter Pasif: Kapasitor non-polar dapat digunakan sebagai komponen dalam filter pasif untuk mereduksi noise atau interferensi dalam sirkuit elektronik.

Perlu diingat bahwa pemilihan antara kapasitor polar dan non-polar tergantung pada karakteristik aplikasi tertentu dan persyaratan desain sirkuit.

Cara Kerja kapasitor polar dan non polar

Cara kerja kapasitor polar dan non-polar mirip dalam prinsip dasarnya, tetapi perbedaan struktural mereka menghasilkan beberapa perbedaan dalam cara mereka beroperasi. Berikut adalah cara kerja keduanya:

Cara Kerja Kapasitor Polar:

  1. Penyimpanan Muatan: Ketika tegangan diterapkan pada kapasitor polar, elektroda dihubungkan dengan sumber tegangan positif akan mendapatkan muatan positif, sedangkan elektroda yang terhubung dengan sumber tegangan negatif akan mendapatkan muatan negatif. Ini menyebabkan elektroda dan lapisan dielektrik di antara keduanya menjadi bermuatan.
  2. Membentuk Lapisan Oksida: Elektrolit yang ada di dalam kapasitor polar berperan penting dalam membentuk lapisan oksida pada permukaan elektroda yang bermuatan. Lapisan oksida ini bertindak sebagai dielektrik tambahan yang memisahkan elektroda dan mencegah arus mengalir langsung antara keduanya.
  3. Penyimpanan Energi: Kapasitor polar menyimpan energi dalam bentuk medan listrik yang terbentuk antara dua elektroda dan lapisan dielektrik di antaranya. Kapasitor ini dapat melepaskan energi ini saat dibutuhkan dalam rangkaian.
  4. Polaritas Penting: Kapasitor polar memiliki polaritas tertentu yang harus diperhatikan saat pemasangan dan pengoperasian. Ini karena arah muatan yang tersimpan pada lapisan dielektrik akan menentukan polaritasnya.

Cara Kerja Kapasitor Non-Polar:

  1. Penyimpanan Muatan: Seperti kapasitor polar, saat tegangan diterapkan pada kapasitor non-polar, muatan positif akan terkumpul di salah satu elektroda sementara muatan negatif terkumpul di elektroda yang lain. Namun, karena kapasitor non-polar tidak memiliki polaritas tertentu, arah muatan tidak penting.
  2. Tidak Memerlukan Elektrolit: Kapasitor non-polar tidak memerlukan elektrolit. Sebagai gantinya, mereka menggunakan dielektrik yang biasanya berupa bahan keramik, film plastik, atau bahan dielektrik lainnya. Dielektrik ini memisahkan kedua elektroda dan mencegah arus mengalir langsung antara keduanya.
  3. Penyimpanan Energi: Kapasitor non-polar menyimpan energi dalam bentuk medan listrik yang terbentuk antara dua elektroda dan lapisan dielektrik di antaranya, mirip dengan kapasitor polar.
  4. Tidak Ada Polaritas Tertentu: Salah satu keunggulan kapasitor non-polar adalah bahwa mereka tidak memiliki polaritas tertentu. Oleh karena itu, mereka dapat dipasang dalam kedua arah dalam sebuah rangkaian tanpa mempengaruhi kinerja atau menyebabkan kerusakan.

Meskipun ada perbedaan dalam cara kerja kapasitor polar dan non-polar, keduanya memiliki fungsi dasar yang sama sebagai komponen penyimpan energi listrik dalam sirkuit listrik.

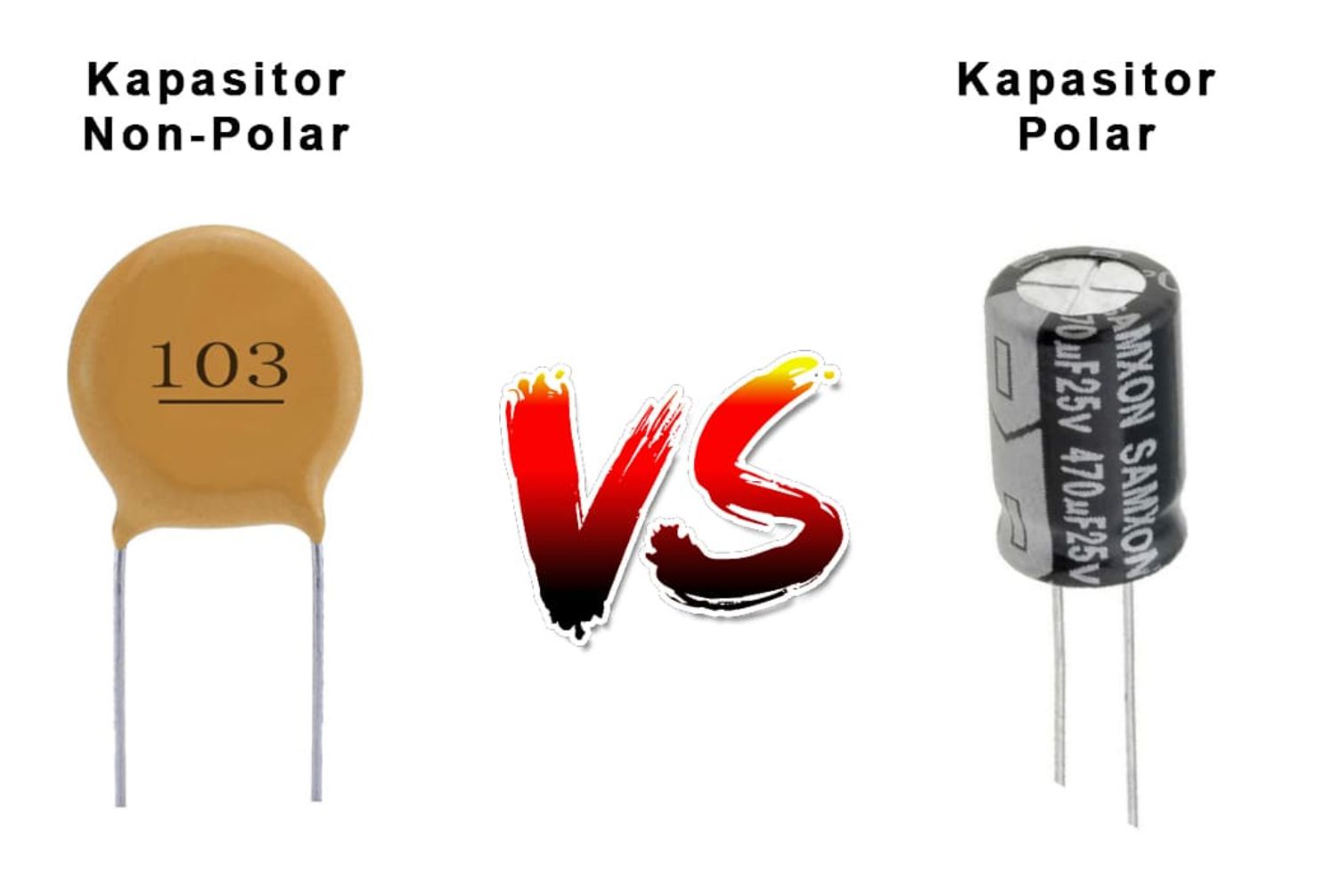

Perbedaan kapasitor polar dan non polar

Perbedaan kapasitor polar dan non polar terletak pada struktur dan sifat-sifatnya. Berikut adalah perbedaan antara keduanya:

  • Struktur:

    • Kapasitor Polar: Kapasitor polar memiliki struktur yang memerlukan polaritas tertentu saat dioperasikan. Mereka terdiri dari dua elektroda yang dipisahkan oleh lapisan dielektrik dan diisi dengan elektrolit (biasanya larutan garam) yang memungkinkan muatan bergerak.
    • Kapasitor Non-Polar: Kapasitor non-polar tidak memiliki polaritas yang ditentukan. Mereka juga terdiri dari dua elektroda yang dipisahkan oleh lapisan dielektrik, tetapi tidak memerlukan elektrolit. Sebagai gantinya, mereka menggunakan dielektrik yang biasanya berupa bahan keramik, film plastik, atau bahan dielektrik lainnya.
  • Polaritas:

    • Kapasitor Polar: Kapasitor polar memiliki polaritas yang harus diperhatikan saat pemasangan. Ini berarti mereka hanya bisa dipasang dalam satu arah tertentu untuk menghindari kerusakan atau kegagalan kapasitor.
    • Kapasitor Non-Polar: Kapasitor non-polar tidak memiliki polaritas yang ditentukan, sehingga mereka dapat dipasang dalam kedua arah tanpa mempengaruhi kinerja atau menyebabkan kerusakan.
  • Kapasitas:

    • Kapasitor Polar: Kapasitor polar umumnya memiliki kapasitas yang lebih besar dibandingkan dengan kapasitor non-polar dengan ukuran yang relatif sama.
    • Kapasitor Non-Polar: Kapasitor non-polar cenderung memiliki kapasitas yang lebih kecil dibandingkan dengan kapasitor polar dengan ukuran yang sama.
  • Umur Hidup:

    • Kapasitor Polar: Umur hidup kapasitor polar biasanya lebih pendek dibandingkan dengan kapasitor non-polar karena elektrolitnya dapat mengalami degradasi seiring waktu.
    • Kapasitor Non-Polar: Kapasitor non-polar biasanya memiliki umur hidup yang lebih panjang karena mereka tidak menggunakan elektrolit yang rentan terhadap degradasi.
  • Biaya dan Ukuran:

    • Kapasitor Polar: Kapasitor polar umumnya memiliki biaya produksi yang lebih rendah dan bisa lebih kecil dalam ukuran fisik.
    • Kapasitor Non-Polar: Kapasitor non-polar sering kali lebih mahal untuk diproduksi dan cenderung lebih besar dalam ukuran fisik.

Pemilihan antara kapasitor polar dan non-polar tergantung pada kebutuhan spesifik aplikasi, seperti polaritas yang diperlukan, kapasitas yang diinginkan, dan faktor-faktor biaya dan ukuran.

Kelebihan & Kekurangan kapasitor polar dan non polar

Kapasitor polar dan non-polar memiliki perbedaan dalam struktur dan cara kerja mereka, yang menentukan kelebihan dan kekurangannya masing-masing.

Kapasitor Polar:

Kelebihan:

  1. Kapasitas Besar: Kapasitor polar biasanya memiliki kapasitas yang lebih besar dibandingkan dengan kapasitor non-polar dengan ukuran yang relatif sama.
  2. Biaya Rendah: Umumnya, kapasitor polar memiliki biaya produksi yang lebih rendah, membuatnya menjadi pilihan yang ekonomis untuk aplikasi yang memerlukan kapasitor besar.
  3. Kehadiran Elektrolit: Kapasitor polar menggunakan elektrolit (biasanya larutan garam) yang memungkinkannya untuk menyimpan muatan listrik dalam lapisan oksida yang terbentuk pada permukaan elektroda. Ini memungkinkan kapasitor polar untuk menyimpan muatan yang lebih besar.

Kekurangan:

  1. Polaritas: Kapasitor polar memiliki polaritas yang harus diperhatikan saat pemasangan. Jika dipasang secara tidak benar, bisa mengakibatkan kerusakan atau kegagalan kapasitor.
  2. Umur Hidup Terbatas: Umur hidup kapasitor polar biasanya lebih pendek dibandingkan dengan kapasitor non-polar karena elektrolitnya dapat mengalami degradasi seiring waktu.
  3. Toleransi Tegangan Rendah: Kapasitor polar memiliki toleransi tegangan yang lebih rendah dibandingkan dengan kapasitor non-polar. Ini berarti mereka lebih rentan terhadap tegangan berlebih atau tegangan terbalik.

Kapasitor Non-Polar:

Kelebihan:

  1. Tidak Memiliki Polaritas: Kapasitor non-polar dapat dipasang dalam kedua arah, karena mereka tidak memiliki polaritas yang harus diperhatikan.
  2. Umur Hidup Lebih Lama: Kapasitor non-polar biasanya memiliki umur hidup yang lebih panjang dibandingkan dengan kapasitor polar karena mereka tidak menggunakan elektrolit yang rentan terhadap degradasi.
  3. Toleransi Tegangan Tinggi: Kapasitor non-polar memiliki toleransi tegangan yang lebih tinggi, yang membuat mereka lebih tahan terhadap tegangan berlebih.

Kekurangan:

  1. Kapasitas Lebih Kecil: Kapasitor non-polar umumnya memiliki kapasitas yang lebih kecil dibandingkan dengan kapasitor polar dengan ukuran yang sama.
  2. Biaya Lebih Tinggi: Kapasitor non-polar sering kali lebih mahal untuk diproduksi, karena teknologi dan material yang digunakan dalam pembuatannya lebih kompleks.
  3. Ukuran Fisik: Kapasitor non-polar cenderung lebih besar dalam ukuran fisik dibandingkan dengan kapasitor polar dengan kapasitas yang sama, membuatnya kurang cocok untuk aplikasi di mana ruang terbatas.

Pemilihan antara kapasitor polar dan non-polar tergantung pada kebutuhan spesifik aplikasi, biaya, dan faktor-faktor lain seperti ukuran, umur hidup, dan toleransi tegangan yang diperlukan.

Kesimpulan

Kapasitor polar dan non-polar masing-masing memiliki peran dan aplikasi mereka sendiri dalam dunia elektronika. Memahami perbedaan kapasitor polar dan non polar sangat penting untuk memilih jenis yang tepat sesuai dengan kebutuhan spesifik rangkaian Anda. Dengan memperhatikan polaritas, dielektrik, dan aplikasi, Anda dapat memanfaatkan keunggulan masing-masing jenis kapasitor untuk meningkatkan kinerja dan keandalan rangkaian elektronik Anda.
