Dalam dunia yang semakin terkoneksi seperti sekarang ini, pemahaman mengenai berbagai jenis kabel menjadi semakin penting. Dua di antaranya adalah kabel cross (salah satunya adalah kabel Ethernet cross) dan kabel straight. Meskipun terlihat sederhana, kedua jenis kabel ini memiliki peran yang sangat vital dalam memastikan koneksi yang stabil dan efisien antara berbagai perangkat. Kabel Cross adalah jenis kabel yang terhubung antara dua perangkat serupa, seperti dua komputer atau dua switch, di mana urutan koneksi pin pada ujung kabel tersebut disusun sedemikian rupa sehingga memungkinkan pertukaran data yang efektif. Di sisi lain, kabel straight adalah kabel yang digunakan untuk menghubungkan perangkat yang berbeda jenis, misalnya komputer ke switch atau router. Pentingnya memahami pengertian kabel cross dan straight & perbedaan yang tidak dapat diabaikan. Penggunaan kabel yang tepat akan memastikan bahwa setiap perangkat terhubung secara efisien dan dapat saling berkomunikasi tanpa hambatan.
Dalam artikel ini, Elektronike.id akan menjelajahi lebih lanjut tentang pengertian kabel cross dan straight, serta pentingnya koneksi yang tepat dalam berbagai konteks, mari kita eksplorasi lebih dalam dalam artikel ini. Dengan memahami prinsip-prinsip dasar ini, Anda akan memiliki dasar yang kuat dalam membangun jaringan yang handal dan efisien. Tetaplah bersama kami untuk menemukan informasi yang lebih mendalam mengenai dunia kabel dan jaringan yang akan membantu Anda memaksimalkan potensi koneksi Anda. Jangan lewatkan kesempatan untuk mengeksplorasi lebih lanjut!
Pengertian Kabel Cross dan Straight
Kabel cross dan straight adalah dua jenis kabel yang umum digunakan dalam jaringan komputer untuk menghubungkan perangkat. Kedua jenis kabel ini memiliki peran yang penting dalam mentransfer data antar perangkat, namun memiliki perbedaan dalam cara kerja dan penggunaannya.
Kabel straight adalah jenis kabel yang digunakan untuk menghubungkan perangkat dengan konfigurasi yang sama, seperti menghubungkan komputer ke switch atau router. Sementara itu, kabel cross adalah jenis kabel yang digunakan untuk menghubungkan perangkat dengan konfigurasi yang berbeda, seperti menghubungkan dua komputer langsung tanpa melalui switch atau router.
Apa Itu Kabel Cross dan Straight?
Kabel straight adalah jenis kabel yang memiliki pinout yang sama di kedua ujungnya. Artinya, urutan kabel di ujung yang satu sama dengan urutan kabel di ujung yang lain. Kabel straight sering digunakan untuk menghubungkan perangkat dengan perangkat lain yang memiliki konfigurasi yang sama, seperti komputer ke switch atau router.
Sementara itu, kabel cross adalah jenis kabel yang memiliki pinout yang berbeda di kedua ujungnya. Artinya, urutan kabel di ujung yang satu berbeda dengan urutan kabel di ujung yang lain. Kabel cross biasanya digunakan untuk menghubungkan perangkat dengan konfigurasi yang berbeda, seperti menghubungkan dua komputer langsung tanpa melalui switch atau router.
Fungsi Kabel Cross dan Straight
Kabel Cross (atau disebut juga kabel silang) dan kabel Straight (kabel lurus) adalah dua jenis kabel yang digunakan dalam jaringan komputer untuk menghubungkan perangkat seperti komputer, switch, router, dan perangkat jaringan lainnya. Perbedaan utama antara keduanya adalah bagaimana koneksi dipasang, yang mempengaruhi bagaimana data dikirimkan antara perangkat.
- Kabel Cross (Cross-over Cable):
-
- Fungsi utama kabel cross adalah menghubungkan dua perangkat yang sama-sama memiliki fungsi yang mirip, seperti menghubungkan dua komputer atau dua switch.
- Dalam kabel cross, pin-pins yang terhubung di satu ujung kabel akan bertukar posisi di ujung lainnya. Artinya, pin transmit pada satu ujung akan terhubung ke pin receive di ujung lain, dan sebaliknya. Hal ini memungkinkan dua perangkat yang serupa untuk berkomunikasi secara langsung tanpa perlu melalui perangkat jaringan tambahan.
- Contoh penggunaan kabel cross: menghubungkan dua komputer secara langsung untuk berbagi file tanpa menggunakan switch atau router.
- Kabel Straight (Straight-through Cable):
-
- Kabel straight-through digunakan untuk menghubungkan perangkat yang berbeda fungsi, seperti menghubungkan komputer ke switch atau router.
- Dalam kabel straight-through, urutan pin pada satu ujung kabel akan tetap sama di ujung lainnya. Artinya, pin transmit pada satu ujung akan terhubung ke pin receive di ujung lain, sehingga data dikirimkan secara langsung dari satu perangkat ke perangkat lainnya tanpa modifikasi.
- Contoh penggunaan kabel straight: menghubungkan komputer ke switch atau router di jaringan lokal.
Dengan menggunakan kabel yang sesuai dengan kebutuhan, Anda dapat memastikan bahwa perangkat Anda terhubung dengan benar dan dapat berkomunikasi secara efektif dalam jaringan.
Cara Kerja Kabel Cross dan Straight
Cara kerja kabel cross dan kabel straight terutama berfokus pada bagaimana koneksi fisik dibuat antara pin-pins dalam konektor kabel. Berikut adalah penjelasan lebih rinci tentang cara kerja kabel cross dan kabel straight:
- Kabel Cross (Cross-over Cable):
-
- Dalam kabel cross, pin-pins yang terhubung di satu ujung kabel akan bertukar posisi di ujung lainnya.
- Misalnya, dalam kabel cross, pin transmit pada satu ujung kabel akan terhubung ke pin receive di ujung lain, dan sebaliknya. Ini berarti bahwa ketika perangkat di satu ujung mengirim data, data tersebut akan diterima oleh perangkat di ujung lain.
- Kabel cross digunakan ketika Anda ingin menghubungkan dua perangkat yang memiliki fungsi serupa secara langsung tanpa melalui perangkat jaringan tambahan seperti switch atau router.
- Dengan menggunakan kabel cross, Anda dapat menciptakan jalur komunikasi langsung antara dua perangkat, seperti dua komputer, yang memungkinkan pertukaran data langsung.
- Kabel Straight (Straight-through Cable):
-
- Dalam kabel straight-through, urutan pin pada satu ujung kabel akan tetap sama di ujung lainnya.
- Ini berarti bahwa pin transmit pada satu ujung akan terhubung ke pin receive di ujung lain, sehingga data dikirimkan secara langsung dari satu perangkat ke perangkat lainnya tanpa modifikasi.
- Kabel straight-through digunakan ketika Anda ingin menghubungkan perangkat yang memiliki fungsi yang berbeda, seperti menghubungkan komputer ke switch atau router di jaringan lokal.
- Dengan menggunakan kabel straight-through, Anda memungkinkan komunikasi langsung antara perangkat jaringan yang berbeda, dengan data yang dikirimkan secara langsung dari satu perangkat ke perangkat lainnya tanpa perubahan pada arah koneksi.
Jadi, perbedaan utama antara cara kerja kabel cross dan kabel straight adalah bagaimana pin-pins dalam konektor kabel diatur untuk menghasilkan jalur komunikasi yang sesuai dengan kebutuhan untuk menghubungkan perangkat-perangkat yang berbeda atau serupa.

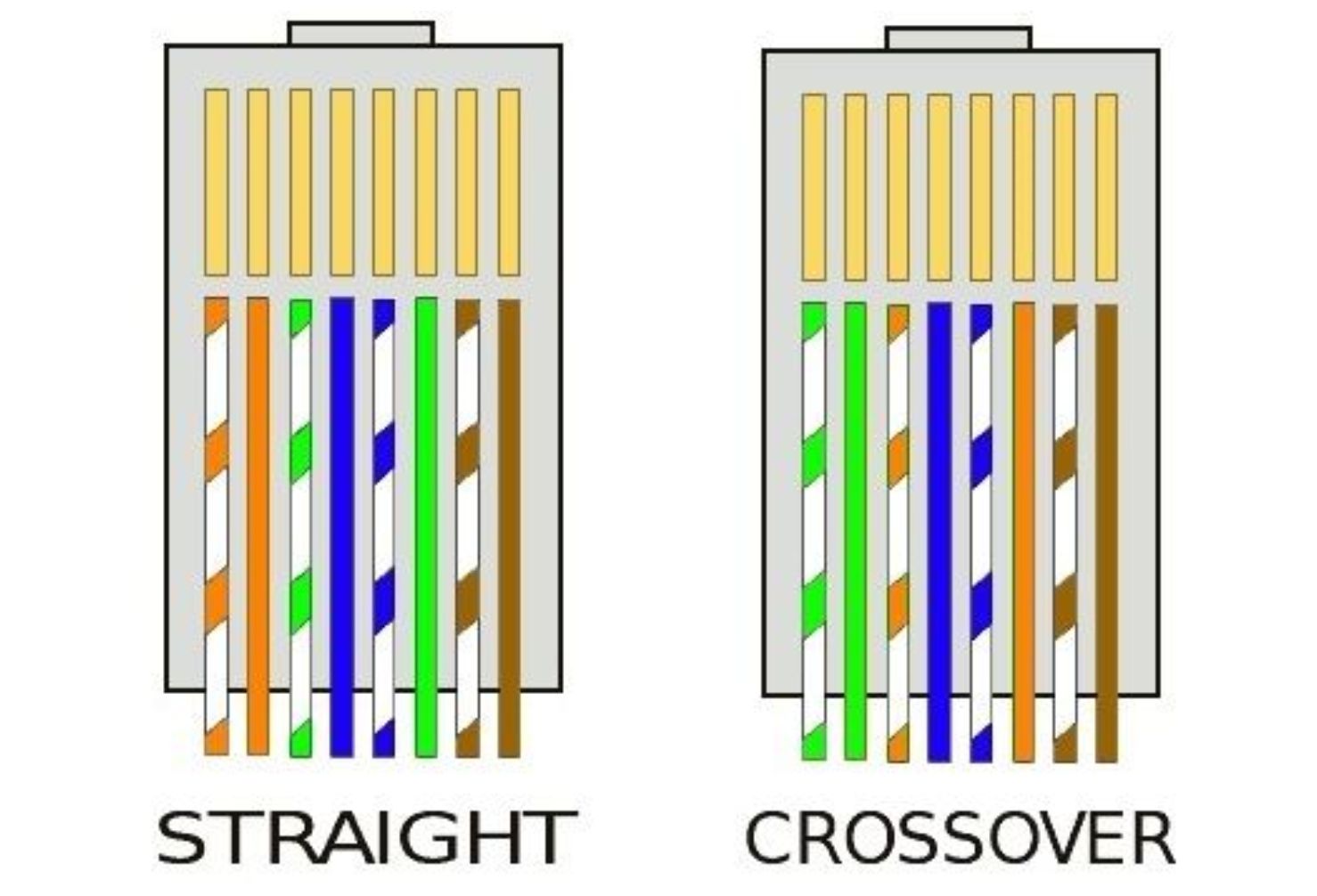

Susunan Warna Kabel Cross dan Straight dalam Jaringan
Kabel cross dan straight memiliki susunan warna yang berbeda sesuai dengan standar kabel Ethernet. Pada kabel straight, urutan warna yang umum digunakan adalah:
- Putih-orange
- Orange
- Putih-hijau
- Biru
- Putih-biru
- Hijau
- Putih-cokelat
- Cokelat
Sedangkan pada kabel cross, urutan warna tersebut dibalik antara pin 1-3 dan pin 2-6, sehingga susunan warna menjadi:
- Putih-hijau
- Hijau
- Putih-orange
- Biru
- Putih-biru
- Orange
- Putih-cokelat
- Cokelat
Susunan warna yang benar sangat penting untuk memastikan koneksi yang stabil dan pengiriman data yang akurat antara perangkat yang terhubung.
Perbedaan Kabel Cross dan Straight
Perbedaan antara kabel cross dan kabel straight dapat dijelaskan dari dua aspek utama: konfigurasi pin dan tujuan penggunaan. Berikut adalah perbedaan utama antara kabel cross dan kabel straight:
-
Konfigurasi Pin:
-
- Kabel Cross (Cross-over Cable): Pada kabel cross, konfigurasi pin pada ujung satu kabel akan bertukar posisi dengan konfigurasi pin pada ujung lainnya. Artinya, pin transmit pada satu ujung akan terhubung ke pin receive di ujung lain, dan sebaliknya. Ini memungkinkan dua perangkat yang sama-sama memiliki fungsi yang mirip, seperti dua komputer, untuk berkomunikasi langsung satu sama lain tanpa perlu melalui perangkat jaringan tambahan seperti switch atau router.
- Kabel Straight (Straight-through Cable): Pada kabel straight, konfigurasi pin pada kedua ujung kabel sama. Artinya, pin transmit pada satu ujung akan terhubung ke pin transmit di ujung lain, begitu juga dengan pin receive. Kabel straight digunakan untuk menghubungkan perangkat yang memiliki fungsi yang berbeda, seperti komputer ke switch atau router, di mana perangkat tersebut memerlukan jalur komunikasi yang tidak terputus.
-
Tujuan Penggunaan:
-
- Kabel Cross: Digunakan untuk menghubungkan dua perangkat yang memiliki fungsi yang serupa secara langsung tanpa perlu melalui perangkat jaringan tambahan. Contohnya adalah menghubungkan dua komputer secara langsung untuk berbagi file atau mengatur jaringan kecil tanpa switch.
- Kabel Straight: Digunakan untuk menghubungkan perangkat yang memiliki fungsi yang berbeda di dalam jaringan, seperti menghubungkan komputer ke switch atau router. Kabel straight memastikan bahwa data dikirimkan dari pin transmit pada satu perangkat ke pin receive pada perangkat lainnya secara langsung, tanpa perlu modifikasi.
Dengan memahami perbedaan ini, Anda dapat memilih jenis kabel yang sesuai dengan kebutuhan jaringan Anda. Jika Anda ingin menghubungkan perangkat yang sama, seperti dua komputer, langsung satu sama lain, kabel cross adalah pilihan yang tepat. Namun, jika Anda ingin menghubungkan perangkat yang berbeda fungsi di dalam jaringan, seperti komputer ke switch atau router, kabel straight adalah yang Anda butuhkan.
Kesimpulan
Pengertian kabel cross dan straight adalah dua jenis kabel yang memiliki peran penting dalam jaringan komputer. Kabel straight digunakan untuk menghubungkan perangkat dengan konfigurasi yang sama, sedangkan kabel cross digunakan untuk menghubungkan perangkat dengan konfigurasi yang berbeda. Perbedaan dalam pinout atau susunan kabel di kedua ujungnya memungkinkan kabel ini untuk digunakan dalam situasi yang berbeda sesuai dengan kebutuhan jaringan. Dengan pemahaman tentang pengertian kabel cross dan straight, perbedaan dan penggunaannya, kita dapat memastikan koneksi jaringan yang stabil dan efisien.
