Panel Distribusi listrik, Berikut Pengertian, Komponen & Cara Kerja

Panel distribusi listrik mungkin terdengar seperti sesuatu yang tidak terlalu menarik atau bahkan misterius bagi sebagian besar dari kita. Namun, tahukah Anda bahwa panel distribusi listrik sebenarnya adalah jantung dari setiap instalasi listrik di rumah, gedung, bahkan industri? Dalam artikel ini, kita akan menjelajahi peran penting panel distribusi listrik dalam menjaga aliran listrik yang stabil dan aman di lingkungan kita sehari-hari. Distribusi listrik berfungsi sebagai pusat kendali yang mengatur distribusi listrik dari sumber daya utama ke berbagai sirkuit di seluruh bangunan. Tanpa panel distribusi yang efisien, kita mungkin tidak akan memiliki daya listrik yang konsisten untuk memenuhi kebutuhan sehari-hari kita, mulai dari pencahayaan hingga perangkat elektronik.

Dalam artikel ini, Elektronike.id akan menelusuri lebih dalam tentang panel distribusi listrik akan membuka wawasan kita tentang bagaimana listrik bekerja dan pentingnya pemeliharaan yang teratur. Dari jenis-jenis panel distribusi hingga langkah-langkah keselamatan yang perlu diterapkan, ada begitu banyak hal yang dapat dipelajari untuk memastikan kelancaran dan keamanan sistem listrik di tempat tinggal atau tempat kerja kita. Jadi, mari kita telusuri bersama-sama misteri di balik distribusi listrik dan temukan betapa pentingnya peran mereka dalam menjaga kenyamanan dan keamanan hidup kita. Saya mengundang Anda untuk bergabung dalam pembahasan lebih lanjut tentang topik yang menarik ini. Ayo kita gali lebih dalam dan pahami bersama-sama!





Pengertian Panel Distribusi Listrik

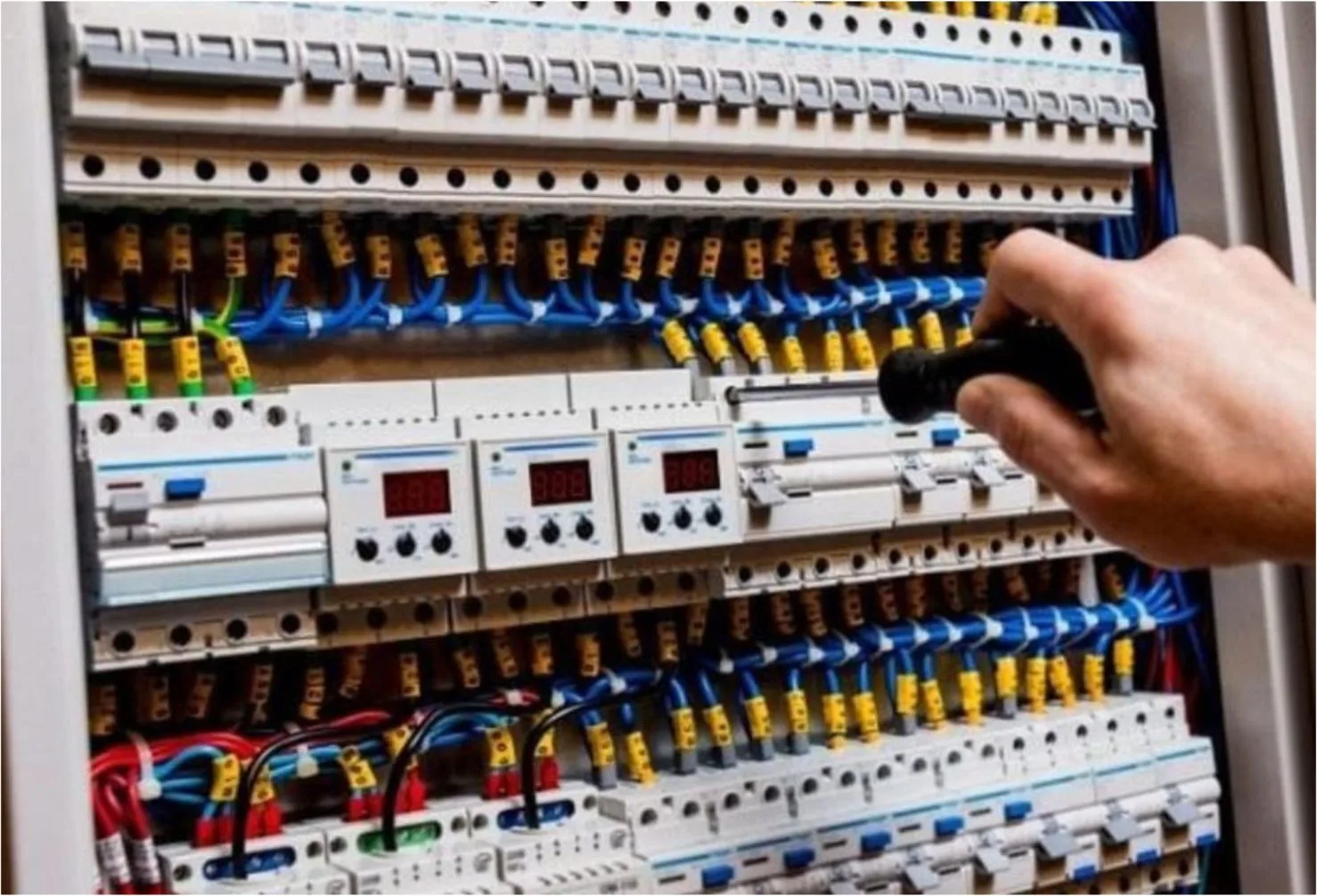

Panel distribusi listrik adalah pusat pengaturan dan distribusi listrik dalam sebuah bangunan atau instalasi. Panel ini bertanggung jawab untuk menerima daya listrik dari sumbernya, kemudian mendistribusikannya ke berbagai sirkuit di dalam bangunan tersebut. Dengan kata lain, panel distribusi listrik adalah sistem yang mengatur aliran listrik sehingga dapat dialirkan ke berbagai peralatan dan perangkat listrik yang ada di dalam bangunan. Terdiri dari beberapa komponen utama yang bekerja sama untuk mengatur dan mendistribusikan listrik dengan aman dan efisien. Untuk memahami lebih lanjut tentang panel distribusi listrik, penting untuk mengetahui komponen-komponen utamanya.





Komponen-Komponen Distribusi Listrik

  1. Pemutus Daya (Circuit Breaker)
    Pemutus daya adalah komponen yang berfungsi untuk memutus aliran listrik saat terjadi gangguan atau kelebihan arus. Ini penting untuk mencegah kerusakan pada peralatan listrik dan bahkan kebakaran.
  2. Sakelar Utama (Main Switch)
    Sakelar utama adalah sakelar yang mengatur aliran listrik keseluruhan dalam panel distribusi. Saat dinyalakan, sakelar ini memungkinkan arus listrik mengalir ke sirkuit-sirkuit individu di dalam bangunan.
  3. Penyambung (Busbar)
    Busbar adalah penghubung logam yang digunakan untuk mengarahkan arus listrik dari sumber ke berbagai sirkuit dalam panel distribusi. Busbar harus dirancang untuk menangani arus listrik yang tinggi tanpa mengalami panas berlebih.
  4. Pengaman Kelebihan Arus (Overcurrent Protection)
    Komponen ini bertanggung jawab untuk melindungi sirkuit listrik dari arus yang berlebihan. Misalnya, sekering dan pemutus sirkuit adalah jenis perlindungan kelebihan arus yang umum digunakan.





Cara Kerja Distribusi Listrik

Distribusi listrik adalah proses mengirimkan listrik dari sumber produksi, seperti pembangkit listrik, ke pengguna akhir seperti rumah, bisnis, industri, dan fasilitas lainnya. Berikut adalah cara kerja umum dari distribusi listrik:

  1. Pembangkitan: Listrik dihasilkan di pembangkit listrik melalui berbagai metode seperti pembakaran batu bara, tenaga air, nuklir, gas alam, energi surya, dan angin. Di sini energi mekanis, panas, atau kimia diubah menjadi energi listrik.
  2. Transformasi: Setelah listrik dihasilkan, tegangan listrik dari pembangkit listrik harus diubah atau ditransformasikan ke tegangan yang sesuai untuk distribusi jarak jauh. Ini dilakukan melalui transformator daya yang meningkatkan atau menurunkan tegangan sesuai kebutuhan.
  3. Transmisi: Listrik kemudian dialirkan melalui jaringan transmisi yang terdiri dari jaringan saluran tegangan tinggi dan ultra-tinggi. Saluran ini dapat berupa kabel udara atau kabel bawah tanah, tergantung pada kondisi geografis dan kebutuhan lokal. Transmisi biasanya terjadi pada tegangan tinggi (misalnya, 110 kV hingga 765 kV) untuk mengurangi kerugian daya selama perjalanan jarak jauh.
  4. Subtransmisi: Di beberapa kasus, listrik kemudian diubah lagi di stasiun subtransmisi menjadi tegangan yang lebih rendah (misalnya, 33 kV hingga 132 kV) sebelum disalurkan lebih jauh ke area populasi atau industri.
  5. Distribusi: Setelah mencapai area penduduk atau industri, tegangan listrik dikurangi lagi melalui transformator distribusi ke tegangan yang lebih rendah sesuai dengan kebutuhan akhir. Ini bisa menjadi tegangan menengah (seperti 11 kV atau 22 kV) atau tegangan rendah (400/230 V) tergantung pada kebutuhan dan tipe beban.
  6. Penggunaan: Listrik yang telah disalurkan kemudian digunakan oleh pelanggan akhir untuk berbagai keperluan seperti pencahayaan, pemanasan, pendinginan, penggunaan peralatan rumah tangga, dan keperluan industri.
  7. Manajemen dan Pemeliharaan: Selama seluruh proses ini, manajemen dan pemeliharaan jaringan listrik sangat penting untuk memastikan kelancaran operasi, menghindari gangguan, dan memastikan keamanan dan keandalan pasokan listrik.

Itulah secara umum cara kerja distribusi listrik dari pembangkitan hingga penggunaan akhir. Proses ini melibatkan berbagai komponen seperti transformator, jaringan transmisi dan distribusi, serta pengaturan dan pemantauan yang cermat untuk memastikan pasokan listrik yang andal dan efisien.





Pentingnya Perawatan dan Pemeliharaan Panel Distribusi Listrik

Perawatan dan pemeliharaan panel distribusi listrik sangat penting untuk menjaga keandalan sistem listrik, mencegah gangguan listrik, dan mengurangi risiko kebakaran serta kecelakaan listrik. Berikut adalah beberapa alasan mengapa perawatan dan pemeliharaan sangat penting:

  1. Keamanan: Panel distribusi listrik adalah pusat kontrol untuk arus listrik yang masuk dan keluar dari bangunan atau fasilitas. Perawatan yang tepat dapat memastikan bahwa panel tersebut berfungsi dengan benar dan aman. Gangguan atau kerusakan pada panel distribusi dapat menyebabkan risiko kebakaran atau kejutan listrik yang berpotensi berbahaya bagi orang dan properti.
  2. Kehandalan Listrik: Panel distribusi yang terawat dengan baik akan meminimalkan risiko terjadinya gangguan listrik. Pemeliharaan rutin dapat membantu mendeteksi masalah potensial sebelum mereka berkembang menjadi kerusakan yang lebih serius, sehingga mengurangi kemungkinan gangguan pasokan listrik yang tidak terduga.
  3. Efisiensi Energi: Panel distribusi yang dijaga dengan baik dapat membantu meningkatkan efisiensi energi dengan memastikan distribusi listrik yang optimal dan meminimalkan kerugian energi karena kontak yang longgar atau komponen yang aus.
  4. Pemantauan Kondisi: Melalui perawatan dan pemeliharaan rutin, kondisi panel distribusi dapat dipantau secara teratur. Ini memungkinkan untuk mendeteksi tanda-tanda kerusakan atau keausan sejak dini, sehingga memungkinkan tindakan korektif sebelum terjadi kerusakan yang lebih serius.
  5. Kepatuhan Regulasi: Banyak regulasi dan standar keselamatan yang mengharuskan pemilik bangunan atau fasilitas untuk melakukan perawatan dan pemeliharaan panel distribusi listrik secara teratur. Mematuhi regulasi ini tidak hanya penting untuk keamanan, tetapi juga untuk memenuhi persyaratan hukum.
  6. Peningkatan Umur Pakai: Perawatan yang teratur dapat memperpanjang umur pakai. Dengan merawat komponen secara tepat waktu dan mengganti bagian yang aus atau rusak, pemilik bangunan atau fasilitas dapat menghindari biaya besar yang terkait dengan penggantian panel distribusi secara keseluruhan.

Dengan memahami pentingnya perawatan dan pemeliharaan distribusi listrik, pemilik bangunan atau fasilitas dapat mengambil langkah-langkah yang diperlukan untuk menjaga keandalan sistem listrik mereka, meningkatkan keamanan, dan mengurangi risiko gangguan listrik yang tidak diinginkan.





Kelebihan & Kekurangan

Kelebihan:

  1. Distribusi Listrik yang Efisien
    Panel distribusi listrik memungkinkan pengaturan dan distribusi listrik secara efisien ke berbagai perangkat dan peralatan di dalam bangunan.
  2. Perlindungan Terhadap Gangguan Listrik
    Dengan adanya pemutus daya dan pengaman kelebihan arus, distribusi listrik membantu melindungi bangunan dari bahaya listrik seperti kebakaran dan kerusakan peralatan.
  3. Fleksibilitas
    distribusi listrik dirancang untuk dapat diatur sesuai dengan kebutuhan spesifik bangunan atau instalasi.

Kekurangan:

  1. Biaya Instalasi dan Pemeliharaan
    Instalasi distribusi listrik dan biaya pemeliharaannya bisa cukup tinggi, terutama untuk bangunan yang besar atau kompleks.
  2. Keterbatasan Kapasitas
    distribusi listrik memiliki kapasitas maksimum tertentu, sehingga perlu dipertimbangkan dengan cermat agar tidak terjadi kelebihan beban.





Kesimpulan

Panel distribusi listrik adalah komponen penting dalam sistem listrik sebuah bangunan atau instalasi. Mereka bertanggung jawab untuk mengatur dan mendistribusikan listrik dengan aman dan efisien ke berbagai peralatan dan perangkat listrik di dalam bangunan. Untuk memastikan distribusi listrik berfungsi dengan baik, perawatan dan pemeliharaan yang teratur sangat diperlukan. Selain itu, penting juga untuk mempertimbangkan kelebihan dan kekurangan distribusi listrik sebelum menginstalnya untuk memastikan sesuai dengan kebutuhan dan anggaran.
