Ketahui Bagian Panel Listrik, Berikut Prinsip Kerjanya

Panel listrik adalah inti dari sistem distribusi listrik di setiap bangunan, rumah, atau fasilitas komersial. Ini adalah tempat di mana arus listrik dari sumber utama masuk dan didistribusikan ke berbagai sirkuit di seluruh struktur. Meskipun panel listrik sering kali tersembunyi di balik dinding atau di sudut ruangan, perannya sangat vital dalam menjaga keandalan dan keselamatan sistem listrik. Bagian panel listrik ini sering kali menjadi misteri bagi banyak orang, tetapi pemahaman yang baik tentang bagaimana mereka bekerja dan apa fungsi masing-masing dapat menjadi pengetahuan yang sangat berharga, terutama untuk pemilik rumah atau bahkan para profesional industri listrik.

Di dalam artikel ini, Elektronike.id akan memecahkan misteri panel listrik dengan membahas secara mendalam tentang berbagai bagian panel listrik yang membentuknya. Dari sakelar pemutus sirkuit hingga pengaman dan meteran listrik, setiap komponen memiliki peran khusus yang penting dalam menjaga aliran listrik yang stabil dan aman. Mari bergabung dalam perjalanan ini untuk mengeksplorasi lebih lanjut tentang bagian-bagian penting dari panel listrik dan mengapa pemahaman tentang mereka sangat penting. Dengan pengetahuan yang lebih baik tentang panel listrik, Anda dapat lebih memahami bagaimana listrik bekerja di rumah Anda atau lingkungan Anda, dan bahkan mengambil langkah-langkah untuk meningkatkan keamanan dan efisiensi sistem listrik Anda. Jangan lewatkan kesempatan untuk mendapatkan wawasan yang lebih dalam tentang salah satu aspek yang paling krusial dari infrastruktur listrik modern kita. Mari kita mulai memecahkan teka-teki panel listrik bersama-sama.





Pengertian tentang Panel Listrik

Panel listrik merupakan salah satu komponen penting dalam sistem distribusi listrik di sebuah bangunan atau instalasi. Secara umum, panel listrik adalah tempat di mana semua sirkuit listrik dalam bangunan terhubung dan dikendalikan. Panel ini juga dikenal dengan istilah papan sirkuit atau papan kontrol listrik. Fungsi utama dari panel listrik adalah untuk mendistribusikan listrik dari sumber daya utama ke berbagai bagian bangunan sesuai kebutuhan. Panel listrik biasanya terpasang di ruang khusus yang mudah diakses oleh teknisi atau petugas listrik.

Panel listrik biasanya terdiri dari berbagai komponen seperti saklar pemutus sirkuit, sekering, pemutus arus bocor (RCD), dan pengukur listrik. Komponen-komponen ini bekerja sama untuk memastikan distribusi listrik yang aman dan efisien di dalam bangunan. Dalam panel listrik, semua kabel listrik yang masuk dan keluar dari bangunan terhubung, dan arus listrik dapat diatur dan dikendalikan dengan menggunakan saklar pemutus sirkuit.





Fungsi Panel Listrik

Fungsi utama dari panel listrik adalah sebagai pusat kontrol dan distribusi listrik dalam sebuah bangunan. Panel listrik memungkinkan pengguna untuk mengatur aliran listrik ke berbagai bagian bangunan sesuai kebutuhan. Beberapa fungsi utama dari panel listrik antara lain:

  1. Distribusi Listrik: Panel listrik mendistribusikan listrik dari sumber daya utama, seperti jaringan listrik publik atau generator, ke berbagai sirkuit dalam bangunan. Ini memastikan bahwa listrik tersedia di setiap titik yang memerlukan daya.
  2. Proteksi: Panel listrik dilengkapi dengan saklar pemutus sirkuit dan sekering yang berfungsi untuk melindungi sirkuit listrik dari kelebihan arus atau korsleting. Ketika terjadi masalah seperti itu, saklar pemutus sirkuit akan memutus aliran listrik secara otomatis untuk mencegah terjadinya kebakaran atau kerusakan pada peralatan listrik.
  3. Pemantauan: Panel listrik juga dilengkapi dengan pengukur listrik yang memungkinkan pengguna untuk memantau konsumsi energi dan kinerja sistem listrik secara keseluruhan. Dengan memantau penggunaan listrik, pengguna dapat mengidentifikasi potensi masalah atau kebocoran daya yang perlu diperbaiki.
  4. Kendali: Panel listrik memungkinkan pengguna untuk mengendalikan aliran listrik ke berbagai peralatan atau sistem dalam bangunan. Ini dapat dilakukan dengan menggunakan saklar atau sistem otomatisasi yang terhubung ke panel listrik.

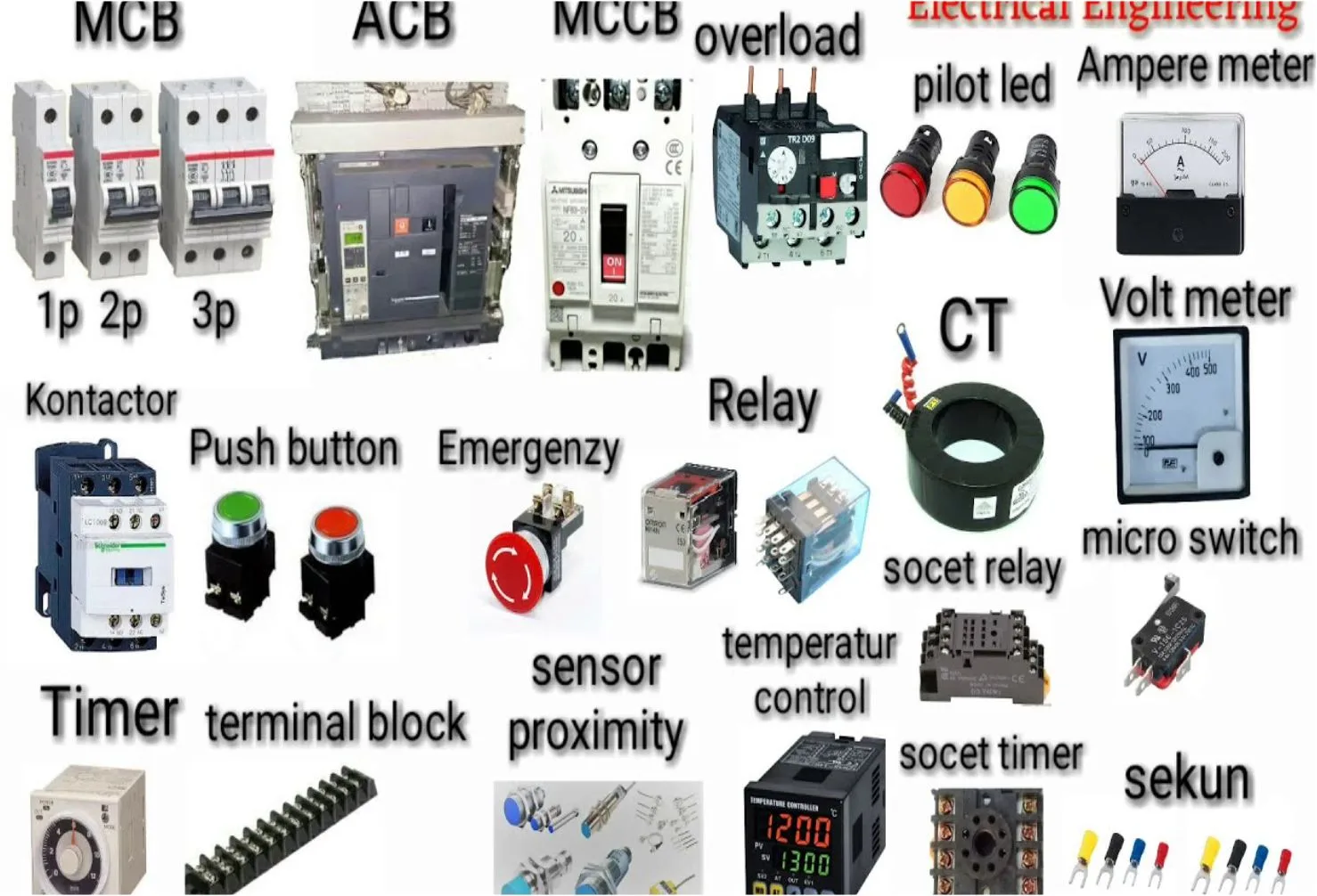

Bagian Panel Listrik

Panel listrik terdiri dari beberapa bagian utama yang bekerja sama untuk mengatur dan mendistribusikan listrik ke berbagai perangkat dan sirkuit di dalam bangunan. Berikut adalah bagian-bagian utama dari panel listrik:

  1. Sumber Daya Masuk: Ini adalah titik di mana listrik dari sumber eksternal, seperti jaringan listrik umum atau generator, masuk ke dalam panel listrik. Biasanya, sumber daya masuk terhubung ke pemutus utama (main breaker) yang berfungsi sebagai saklar utama untuk mengontrol aliran listrik ke seluruh panel.
  2. Pemutus Utama (Main Breaker): Pemutus utama adalah komponen penting dalam panel listrik yang berfungsi sebagai saklar utama untuk mengatur aliran listrik dari sumber daya masuk ke panel listrik. Pemutus utama biasanya memiliki kapasitas arus yang tinggi dan akan memutus aliran listrik saat terjadi kelebihan beban atau dalam situasi darurat lainnya.
  3. Pemutus Sirkuit (Circuit Breakers): Pemutus sirkuit adalah saklar yang terpasang di dalam panel listrik untuk melindungi sirkuit individual atau perangkat listrik dari kelebihan arus atau gangguan lainnya. Setiap sirkuit dalam bangunan biasanya terhubung ke pemutus sirkuit yang sesuai, yang dapat dipicu secara otomatis untuk memutus aliran listrik jika terjadi masalah.
  4. Busbar: Busbar adalah konduktor listrik yang terbuat dari bahan yang sangat konduktif, seperti tembaga atau aluminium, dan berfungsi sebagai jalur utama untuk mengalirkan arus listrik dari sumber daya masuk ke pemutus sirkuit dan sirkuit individual. Busbar terhubung ke pemutus utama dan pemutus sirkuit serta ke sirkuit-sirkuit yang terhubung di dalam panel listrik.
  5. Grounding Bar: Grounding bar adalah bagian dari panel listrik yang digunakan untuk menghubungkan sistem grounding panel listrik ke jalur grounding bangunan. Ini bertujuan untuk menyediakan jalur darurat bagi arus listrik yang tidak terkontrol, sehingga mencegah bahaya kebakaran atau kejutan listrik.
  6. Pengukur Arus (Amperemeter): Beberapa panel listrik dilengkapi dengan pengukur arus atau amperemeter yang memungkinkan pemantauan arus listrik yang masuk dan keluar dari panel. Ini membantu dalam pemantauan dan pengendalian beban listrik.
  7. Panel Door: Panel door adalah bagian penutup panel listrik yang dilengkapi dengan kunci atau mekanisme penguncian untuk mengamankan panel listrik dari akses yang tidak sah. Panel door juga memberikan akses ke dalam panel untuk melakukan perawatan atau perbaikan.

Itulah beberapa bagian utama dari panel listrik dan fungsinya masing-masing dalam mengatur dan mendistribusikan listrik di dalam bangunan.





Prinsip Kerja Bagian Panel Listrik

Panel listrik adalah sebuah komponen penting dalam sistem distribusi listrik sebuah bangunan atau instalasi listrik. Prinsip kerja panel listrik terutama berkaitan dengan pengaturan dan distribusi arus listrik ke berbagai sirkuit dan perangkat listrik di dalam bangunan. Berikut adalah prinsip kerja dasar dari bagian-bagian utama dalam sebuah panel listrik:

  1. Sumber Listrik Masuk: Panel listrik menerima daya listrik dari sumber eksternal, seperti jaringan listrik umum atau generator.
  2. Pemutus Daya (Circuit Breaker): Bagian paling penting dari panel listrik adalah pemutus daya. Ini adalah saklar otomatis yang terpasang di dalam panel listrik dan bertugas memutus aliran listrik saat terjadi kelebihan beban atau gangguan lainnya dalam sistem listrik. Pemutus daya akan terpicu secara otomatis untuk melindungi peralatan dan sistem dari kerusakan atau bahaya lebih lanjut.
  3. Pengukuran Arus: Panel listrik juga dilengkapi dengan perangkat pengukuran arus, seperti amperemeter, untuk memantau jumlah arus listrik yang masuk dan keluar dari panel. Ini membantu dalam pemantauan dan pengendalian beban listrik.
  4. Pengatur Distribusi: Panel listrik memiliki mekanisme untuk mendistribusikan arus listrik ke berbagai sirkuit di dalam bangunan. Ini dapat berupa pemisah sirkuit atau sakelar yang mengarahkan aliran listrik ke tempat yang ditentukan.
  5. Grounding System: Sebagian besar panel listrik juga dilengkapi dengan sistem grounding yang bertugas menyediakan jalur darurat bagi arus listrik yang tidak terkontrol. Grounding ini mengalirkan arus berlebihan ke bumi untuk mencegah bahaya kebakaran atau kejutan listrik.
  6. Pengendalian dan Monitoring: Beberapa panel listrik modern dilengkapi dengan sistem pengendalian dan monitoring yang lebih canggih, seperti sistem kontrol otomatis atau pemantauan jarak jauh melalui jaringan komputer. Ini memungkinkan pengguna untuk mengawasi dan mengontrol panel listrik dari jarak jauh.

Secara umum, prinsip kerja panel listrik adalah mengatur dan mendistribusikan arus listrik dengan aman dan efisien ke berbagai sirkuit dan perangkat listrik di dalam bangunan, serta melindungi sistem listrik dari kerusakan dan bahaya yang disebabkan oleh kelebihan beban atau gangguan lainnya.





Panduan Pemilihan Panel Listrik yang Tepat

Memilih panel listrik yang tepat sangat penting untuk memastikan sistem listrik dalam bangunan berfungsi dengan baik dan aman. Beberapa panduan untuk memilih panel listrik yang tepat antara lain:

  1. Kapasitas: Pastikan panel listrik memiliki kapasitas yang cukup untuk menangani beban listrik dalam bangunan. Hitung total daya yang diperlukan oleh semua peralatan dan sistem listrik yang akan terhubung ke panel, termasuk cadangan untuk pertumbuhan di masa depan.
  2. Kualitas: Pilih panel listrik yang terbuat dari bahan berkualitas dan diproduksi oleh produsen terpercaya. Panel listrik yang berkualitas akan lebih tahan lama dan memiliki tingkat keandalan yang lebih tinggi.
  3. Fitur Keamanan: Pastikan panel listrik dilengkapi dengan fitur keamanan seperti saklar pemutus sirkuit dan sekering untuk melindungi sirkuit listrik dari kelebihan arus atau korsleting. Selain itu, pilih panel listrik yang dilengkapi dengan sistem proteksi arus bocor (RCD) untuk melindungi dari bahaya listrik.
  4. Kemudahan Instalasi: Pilih panel listrik yang mudah diinstal dan dirawat. Pastikan panel listrik memiliki panduan instalasi yang jelas dan dapat dipasang oleh teknisi listrik yang terampil.
  5. Kemampuan Perluasan: Pilih panel listrik yang memungkinkan untuk perluasan di masa depan jika diperlukan. Panel listrik yang dapat diperluas akan memudahkan pengguna dalam menambahkan sirkuit baru atau memperbarui sistem listrik.





Tips Perawatan & Pencegahan

Perawatan dan pencegahan secara rutin sangat penting untuk menjaga kinerja dan keamanan panel listrik. Beberapa tips perawatan dan pencegahan yang dapat dilakukan antara lain:

  1. Pengecekan Rutin: Lakukan pemeriksaan rutin terhadap panel listrik untuk memastikan tidak ada kerusakan atau keausan pada komponen-komponen seperti saklar pemutus sirkuit, sekering, dan busbar.
  2. Bersihkan Debu dan Kotoran: Bersihkan panel listrik secara berkala dari debu dan kotoran yang dapat mengganggu kinerja komponen-komponen di dalamnya. Pastikan panel listrik dalam keadaan kering saat membersihkannya.
  3. Periksa Koneksi: Periksa koneksi-koneksi listrik di dalam panel secara teratur untuk memastikan tidak ada kendor atau korosi yang dapat menyebabkan gangguan dalam aliran listrik.
  4. Ganti Komponen yang Rusak: Jika ada komponen dalam panel listrik yang rusak atau tidak berfungsi dengan baik, segera gantilah dengan yang baru untuk mencegah terjadinya masalah lebih lanjut.
  5. Pencegahan Kebocoran Arus: Pasang sistem proteksi arus bocor (RCD) untuk melindungi dari bahaya kejutan listrik atau kebocoran arus yang dapat menyebabkan cedera atau bahkan kematian.





Kesimpulan

Panel listrik adalah komponen vital dalam sistem distribusi listrik di sebuah bangunan atau instalasi. Dengan memahami pengertian, fungsi, bagian panel listrik, dan prinsip kerja dari panel listrik, pengguna dapat memilih dan merawat panel listrik dengan tepat. Memilih panel listrik yang sesuai dengan kebutuhan, melakukan perawatan secara rutin, dan menerapkan langkah-langkah pencegahan akan membantu menjaga kinerja dan keamanan sistem listrik dalam bangunan.
