Persamaan Transistor Horizontal D5024

Dalam dunia elektronika, transistor merupakan salah satu komponen yang sangat vital. Transistor horizontal D5024 merupakan salah satu jenis transistor yang sering digunakan dalam perangkat elektronik, terutama dalam televisi dan monitor. Namun, apa sebenarnya yang membuat transistor ini begitu penting? Dan apa persamaannya yang misterius? Transistor horizontal D5024 memiliki peran yang krusial dalam menyempurnakan kinerja perangkat elektronik, khususnya dalam mengatur arus horizontal pada layar. Persamaan dari transistor ini menjadi kunci utama dalam memahami bagaimana sinyal arus horizontal dikelola secara efisien. Namun, seiring dengan kemajuan teknologi, pemahaman tentang transistor ini pun semakin menarik. Berbagai penelitian terus dilakukan untuk mengungkap lebih dalam tentang persamaan transistor horizontal D5024. Mengapa? Karena pemahaman yang lebih dalam akan membuka potensi pengembangan teknologi yang lebih canggih di masa depan. Apakah Anda penasaran? Mari kita telusuri bersama-sama! Dalam pembahasan lebih lanjut, Elektronike.id akan menjelajahi segala hal terkait dengan persamaan transistor horizontal D5024. Dari prinsip dasarnya hingga aplikasi praktis dalam dunia elektronika modern. Bersiaplah untuk terpesona dengan keajaiban dunia elektronika yang tersembunyi di balik persamaan transistor ini. Jadi, jangan lewatkan kesempatan ini untuk mengetahui lebih dalam tentang persamaan transistor horizontal D5024 yang menarik ini. Mari kita bersama-sama menjelajahi dunia elektronika dengan lebih dalam dan menyimak pembahasan selengkapnya. Temukan rahasia di balik teknologi yang mengubah dunia ini!

Pengertian Persamaan Transistor Horizontal D5024

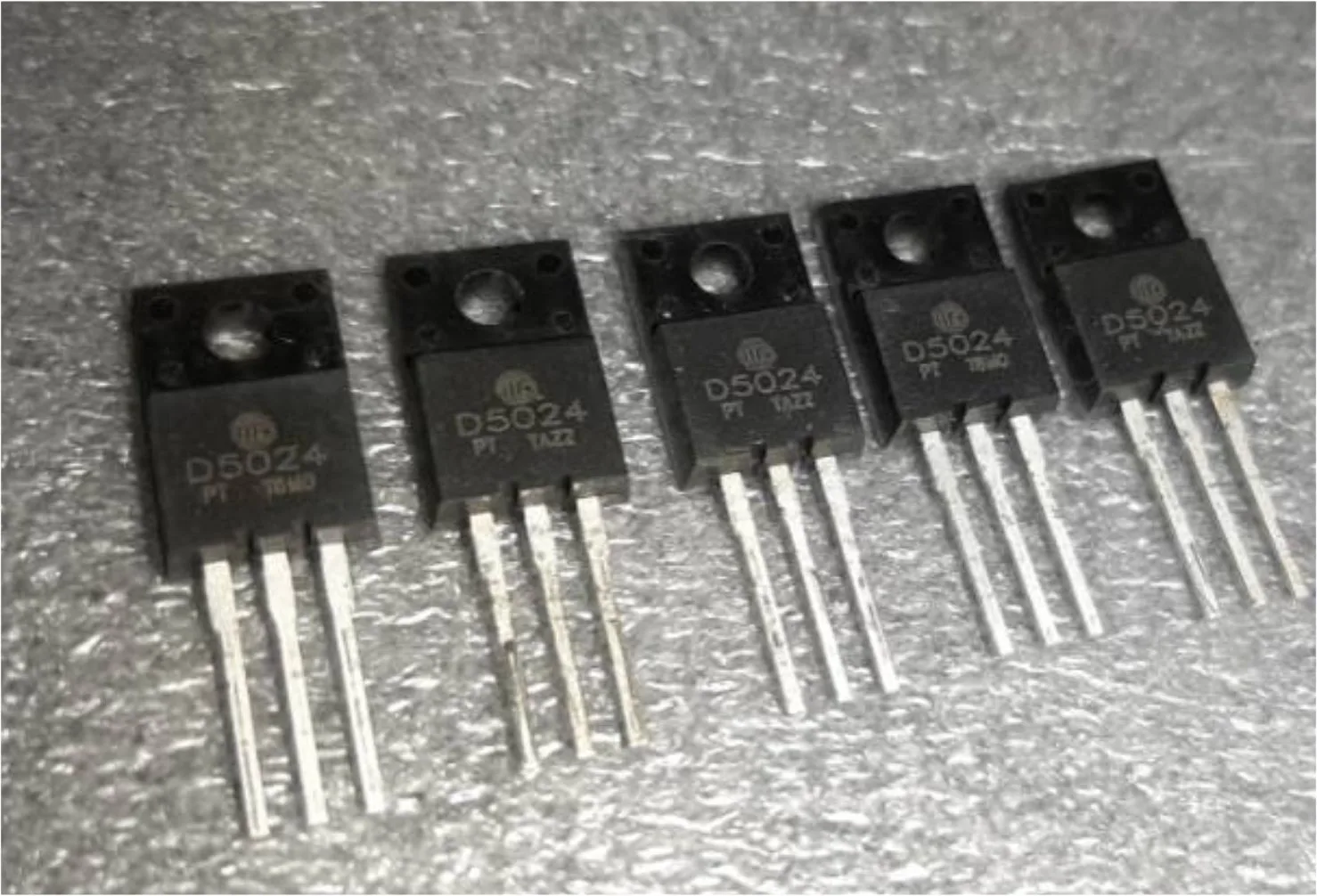

Transistor horizontal D5024 adalah salah satu komponen penting dalam televisi dan monitor layar datar. Transistor ini memiliki peran vital dalam mengatur arus listrik yang melewati bagian horizontal dari layar, sehingga memungkinkan tampilan gambar yang stabil dan jernih. Dalam pengertian sederhana, transistor horizontal D5024 adalah semikonduktor yang mengatur arus horizontal pada layar.

Transistor ini biasanya digunakan dalam mode flyback di bagian horizontal pada unit televisi atau monitor. D5024 merupakan kode identifikasi yang mengacu pada spesifikasi transistor tersebut. Ini adalah bagian yang kritis dalam sistem tampilan visual elektronik, dan kesalahan dalam transistor ini bisa menyebabkan gangguan atau bahkan kegagalan total pada layar.





Fungsi Transistor Horizontal D5024

Transistor horizontal D5024 adalah jenis transistor yang biasanya digunakan dalam sirkuit horizontal pada televisi tabung (CRT) dan layar datar modern seperti monitor LCD dan LED. Fungsi utama dari transistor horizontal D5024 adalah mengendalikan arus horizontal yang menggerakkan balok elektron secara horizontal di layar. Berikut adalah fungsi utama dari transistor horizontal D5024:

  1. Pengendalian Arus Horizontal: Transistor horizontal D5024 bertanggung jawab untuk mengontrol arus horizontal yang menggerakkan pemindaian balok elektron dari kiri ke kanan di layar. Ini memastikan bahwa gambar yang dihasilkan di layar memiliki garis horizontal yang lurus dan tidak terdistorsi.
  2. Pemancar Osilasi Horizontal: Transistor horizontal D5024 memainkan peran kunci dalam menghasilkan osilasi frekuensi horizontal yang diperlukan untuk memindahkan balok elektron secara teratur dari satu sisi layar ke sisi lainnya. Ini memastikan bahwa setiap baris gambar terbentuk dengan benar.
  3. Sinkronisasi dengan Sinyal Vertikal: Transistor horizontal D5024 juga harus bekerja bersama dengan bagian lain dari sirkuit untuk memastikan sinkronisasi yang tepat antara osilasi horizontal dan osilasi vertikal. Ini penting untuk memastikan bahwa gambar yang dihasilkan memiliki resolusi yang sesuai dan tidak mengalami distorsi.
  4. Proteksi Terhadap Kerusakan: Selain fungsi utamanya dalam mengendalikan arus horizontal, transistor horizontal D5024 juga sering dilengkapi dengan fitur perlindungan untuk mencegah kerusakan pada komponen atau sirkuit yang terkait dengannya. Fitur ini dapat meliputi proteksi termal dan proteksi arus berlebih.

Dengan mengendalikan arus horizontal, memancarkan osilasi horizontal, dan berperan dalam sinkronisasi sinyal vertikal, transistor horizontal D5024 memungkinkan pembentukan gambar yang tepat dan stabil di layar televisi tabung dan layar datar modern. Ini adalah komponen kunci dalam sirkuit horizontal yang memastikan kualitas gambar yang baik pada layar.





Prinsip Kerja Transistor Horizontal D5024

Transistor horizontal D5024 adalah komponen penting dalam televisi dan monitor layar datar (LCD dan LED). Ini adalah bagian dari sirkuit horizontal yang mengatur pembentukan dan pemindahan balok elektron di layar. Berikut adalah prinsip kerja umum dari transistor horizontal D5024:

  1. Pengaturan Awal: Ketika televisi atau monitor dinyalakan, arus listrik mengalir melalui transistor horizontal D5024 untuk menginisiasi operasi sirkuit horizontal.
  2. Pengaturan Tegangan: Transistor horizontal D5024 berperan dalam mengatur tegangan yang diperlukan untuk memicu osilasi frekuensi horizontal. Tegangan ini penting untuk memastikan pergerakan balok elektron secara horizontal di layar.
  3. Osilasi Frekuensi Horizontal: Salah satu fungsi utama dari transistor horizontal D5024 adalah menghasilkan osilasi frekuensi horizontal yang diperlukan untuk memindahkan balok elektron dari kiri ke kanan secara teratur di layar. Ini menciptakan garis-garis horizontal yang membentuk gambar.
  4. Sinkronisasi Vertikal: Selain mengatur osilasi horizontal, transistor horizontal D5024 juga harus bekerja bersama dengan bagian lain dari sirkuit untuk memastikan sinkronisasi vertikal yang tepat. Ini penting untuk menghindari distorsi gambar dan memastikan reproduksi gambar yang jelas dan stabil.
  5. Perlindungan: Transistor horizontal D5024 juga sering dilengkapi dengan fitur perlindungan termal dan arus berlebih untuk mencegah kerusakan pada komponen atau sirkuit yang terkait dengannya. Fitur ini memastikan transistor dan sirkuit lainnya tetap aman saat digunakan dalam kondisi normal maupun abnormal.

Dalam keseluruhan, transistor horizontal D5024 berfungsi sebagai saklar daya yang mengatur osilasi frekuensi horizontal, memastikan sinkronisasi dengan osilasi vertikal, dan melindungi sirkuit terkait dari kerusakan. Dengan melakukan ini, itu memungkinkan pembentukan gambar yang tepat dan stabil di layar televisi atau monitor.





Datasheet Transistor Horizontal D5024

Datasheet transistor horizontal D5024 menyediakan informasi rinci tentang spesifikasi teknis, karakteristik listrik, dan penggunaan yang disarankan untuk transistor ini. Dokumen ini biasanya disediakan oleh produsen transistor dan merupakan sumber informasi yang berharga bagi teknisi elektronik yang bekerja dengan komponen ini.

Dalam datasheet, Anda akan menemukan informasi seperti tegangan maksimum yang dapat ditangani oleh transistor, arus kerja, kecepatan switching, dan berbagai parameter lainnya yang penting untuk penggunaan yang benar dari transistor ini dalam aplikasi televisi dan monitor. Dengan memahami datasheet ini, teknisi dapat memilih transistor yang sesuai dan mengoptimalkan kinerjanya dalam sistem.





Data Pin TR D5024

Transistor horizontal D5024 memiliki tiga pin utama yang biasanya disebut sebagai pin kolektor (C), basis (B), dan emitor (E). Berikut adalah deskripsi dari setiap pin:

  1. Kolektor (Collector) (C): Ini adalah pin yang terhubung dengan bagian kolektor transistor. Kolektor merupakan terminal transistor yang mengalirkan arus keluar atau arus kolektor.
  2. Basis (Base) (B): Ini adalah pin yang terhubung dengan bagian basis transistor. Basis adalah terminal yang mengontrol arus kolektor. Arus yang mengalir dari kolektor ke emitor dikendalikan oleh arus yang mengalir ke basis.
  3. Emitor (Emitter) (E): Ini adalah pin yang terhubung dengan bagian emitor transistor. Emitor adalah terminal yang menjadi tempat arus keluar dari transistor.

Untuk D5024, biasanya, penomoran pin akan terlihat seperti ini:

  • Kolektor (Collector) (C): Pin 1
  • Basis (Base) (B): Pin 2
  • Emitor (Emitter) (E): Pin 3

Namun, disarankan untuk selalu memeriksa lembar data transistor yang spesifik untuk memastikan penomoran pin yang benar dan informasi teknis lainnya yang mungkin diperlukan untuk penggunaan yang tepat dalam rangkaian tertentu.





Persamaan Transistor Horizontal D5024

Persamaan transistor horizontal D5024 merujuk pada komponen pengganti yang dapat digunakan jika transistor asli tidak tersedia atau rusak. Dalam beberapa kasus, transistor asli mungkin sulit ditemukan atau mahal, oleh karena itu memiliki persamaan yang dapat menggantikannya menjadi penting untuk memperbaiki peralatan elektronik.

Beberapa transistor yang sering digunakan sebagai persamaan untuk D5024 adalah transistor horizontal dari produsen lain yang memiliki spesifikasi yang mirip. Namun, penting untuk memastikan bahwa persamaan yang dipilih memiliki karakteristik listrik yang sesuai dan kompatibilitas yang diperlukan dengan sistem.





Cara Service Transistor Horizontal D5024

Servis transistor horizontal D5024 melibatkan beberapa langkah yang penting untuk memastikan kinerja yang optimal dari komponen ini dalam sistem. Berikut adalah langkah-langkah umum yang biasanya dilakukan dalam proses perbaikan atau pemeliharaan transistor ini:

  1. Pemeriksaan Visual: Langkah pertama adalah melakukan pemeriksaan visual terhadap transistor untuk mencari tanda-tanda kerusakan fisik seperti retakan atau keausan pada bagian-bagian kunci.
  2. Pengukuran: Teknisi akan menggunakan alat pengukur untuk mengukur karakteristik listrik transistor, termasuk tegangan dan arus yang ditangani serta resistansi pada setiap pin.
  3. Penggantian: Jika transistor ditemukan rusak atau tidak berfungsi dengan baik, langkah selanjutnya adalah menggantinya dengan transistor yang baru atau persamaan yang sesuai.
  4. Pengujian: Setelah penggantian, sistem akan diuji untuk memastikan bahwa transistor baru berfungsi dengan baik dan tidak menyebabkan gangguan pada tampilan gambar.
  5. Optimasi: Terakhir, teknisi dapat melakukan beberapa penyesuaian atau pengoptimalan pada transistor untuk memastikan kinerjanya dalam sistem.





Kesimpulan

Transistor horizontal D5024 adalah komponen kritis dalam televisi dan monitor layar datar yang mengatur arus listrik pada bagian horizontal layar. Memahami pengertian, fungsi, prinsip kerja, dan cara servis transistor ini penting untuk menjaga kinerja optimal dari peralatan elektronik. Dengan mengetahui datasheet dan persamaan yang tepat, serta mengikuti langkah-langkah servis yang benar, teknisi dapat memastikan bahwa transistor horizontal D5024 bekerja dengan baik dan mendukung tampilan gambar yang jernih dan stabil.
