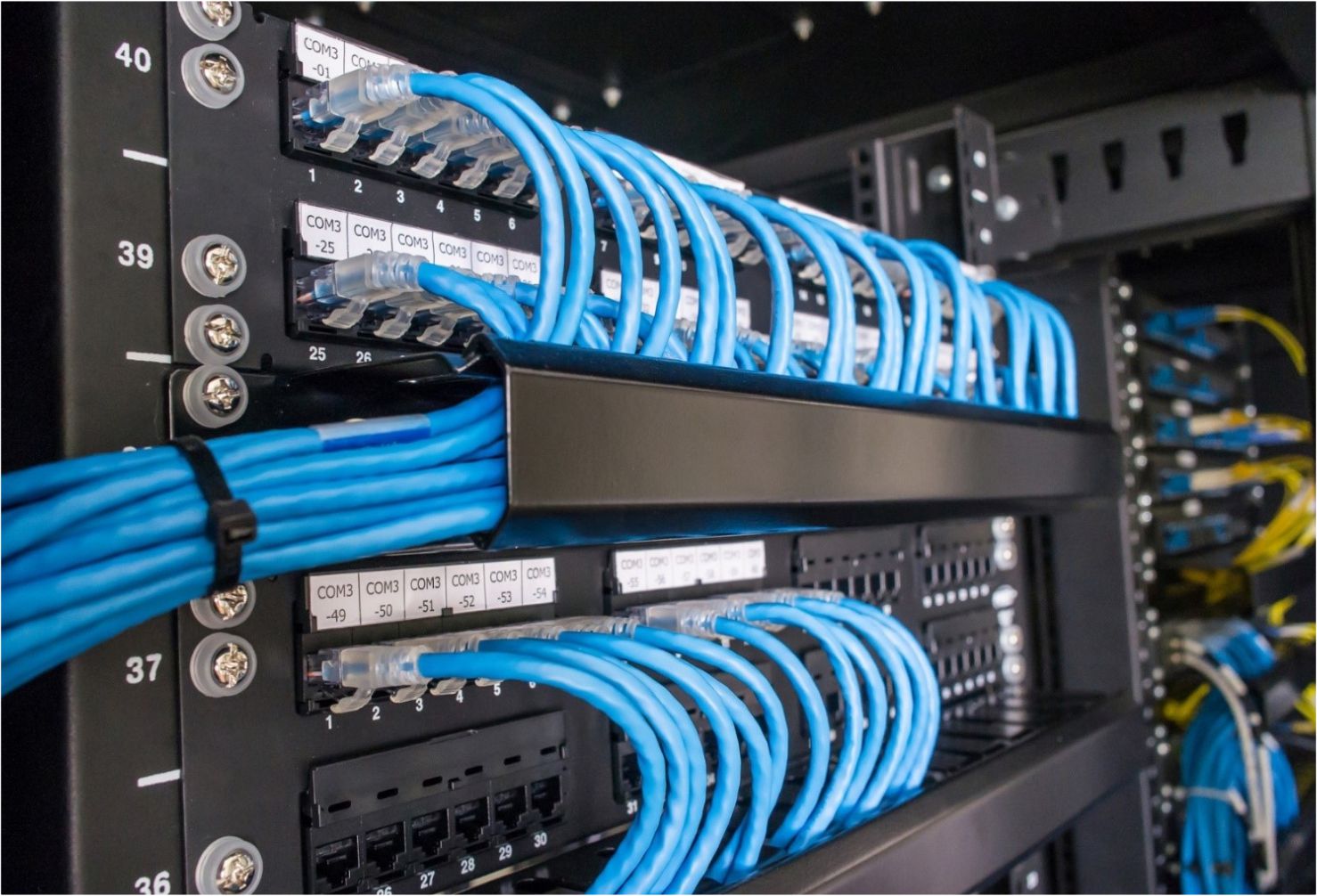

Fungsi Kabel Patch Panel, Jenis & Prinsip Kerja

Dalam setiap jaringan komputer yang kompleks, kabel patch panel adalah salah satu komponen kunci yang memainkan peran vital dalam mengatur dan mengelola konektivitas. Tidak hanya sekadar sebuah kotak dengan kabel yang masuk dan keluar, kabel patch panel adalah fondasi yang memastikan jaringan tetap efisien, mudah dikelola, dan andal. Fungsi kabel patch panel adalah menyediakan titik pusat untuk menghubungkan dan memonitor kabel jaringan. Ini memungkinkan penyambungan yang teratur dan terstruktur antara perangkat jaringan seperti switch dan router dengan perangkat akhir seperti komputer atau printer. Dengan menggunakan patch panel, perubahan atau pemeliharaan pada jaringan dapat dilakukan dengan lebih teratur dan minim gangguan.

Melalui artikel ini, Elektronike.id akan menjelajahi lebih dalam peran kabel patch panel dalam mengoptimalkan kinerja jaringan komputer. Dari manfaat pengaturan kabel yang lebih teratur hingga kemudahan dalam mengidentifikasi masalah, kabel patch panel memiliki dampak yang signifikan pada efisiensi dan kehandalan jaringan Anda. Mari kita telusuri lebih jauh mengenai fungsi dan manfaat kabel patch panel untuk meningkatkan efektivitas jaringan komputer Anda. Jangan lewatkan kesempatan untuk mendalami topik ini yang dapat memberikan keuntungan besar bagi infrastruktur teknologi informasi Anda.

Pengertian Kabel Patch Panel

Kabel patch panel adalah sebuah komponen penting dalam sistem jaringan komputer yang berfungsi sebagai penghubung antara kabel jaringan yang datang dari berbagai tempat ke perangkat jaringan lainnya, seperti switch atau router. Secara umum, kabel patch panel digunakan untuk mengatur dan mengelola kabel jaringan dengan lebih terstruktur dan efisien.

Fungsi Kabel Patch Panel

Kabel Patch Panel adalah perangkat yang digunakan dalam sistem jaringan komputer untuk mengatur dan mengelola koneksi kabel. Fungsi kabel patch panel adalah sebagai berikut:

  1. Menghubungkan Kabel dari Sisi Jaringan ke Perangkat: Kabel Patch Panel digunakan untuk menghubungkan kabel yang datang dari sisi jaringan (seperti kabel dari luar gedung atau lantai) ke perangkat jaringan seperti switch atau router. Ini memungkinkan untuk pengelolaan yang teratur dan mudah di lokasi sumber kabel.
  2. Mengorganisir Kabel: Patch Panel membantu mengorganisir kabel dengan cara yang rapi dan terstruktur. Kabel yang terhubung ke Patch Panel biasanya terpasang dengan label yang jelas, sehingga memudahkan pengidentifikasian kabel dan meminimalkan kesalahan saat melakukan perubahan atau pemeliharaan.
  3. Memudahkan Penggantian dan Pemeliharaan: Dengan menggunakan Patch Panel, penggantian atau perbaikan kabel dapat dilakukan dengan lebih efisien. Anda dapat mencabut dan mengganti kabel tanpa harus menyentuh langsung perangkat jaringan seperti switch atau router.
  4. Mengatur Koneksi: Patch Panel memungkinkan untuk mengatur koneksi secara lebih fleksibel. Anda dapat dengan mudah mengalihkan atau mengubah koneksi antar perangkat jaringan dengan memanipulasi kabel yang terhubung ke Patch Panel.
  5. Menyediakan Titik Penghubung Sentral: Patch Panel juga menyediakan titik penghubung sentral di ruang server atau ruang jaringan. Ini memudahkan manajemen dan pemantauan jaringan secara keseluruhan.

Dengan demikian, Patch Panel berperan penting dalam memfasilitasi pengaturan, manajemen, dan pemeliharaan jaringan komputer dengan cara yang terstruktur dan efisien.

Jenis Kabel Patch Panel

Berikut adalah beberapa jenis kabel patch panel yang umum digunakan:

  1. Patch Panel Ethernet (RJ45): Ini adalah jenis kabel patch panel yang paling umum digunakan dalam jaringan komputer dan LAN. Biasanya digunakan untuk menghubungkan kabel Ethernet dari perangkat seperti switch ke perangkat jaringan lainnya atau ke outlet Ethernet di dinding.
  2. Patch Panel Fiber Optik: Patch panel fiber optik digunakan untuk mengelola koneksi serat optik. Ini penting untuk jaringan yang memerlukan transmisi data jarak jauh dan kecepatan tinggi. Patch panel serat optik memiliki konektor seperti SC, LC, atau ST untuk menghubungkan kabel serat optik.
  3. Patch Panel Koaksial: Patch panel koaksial digunakan untuk mengelola koneksi dalam jaringan koaksial. Meskipun jarang digunakan sekarang karena teknologi yang lebih modern telah menggantikannya, patch panel koaksial dahulu banyak digunakan dalam jaringan kabel TV atau jaringan komunikasi analog.
  4. Patch Panel HDMI: Patch panel HDMI digunakan untuk mengelola koneksi HDMI dalam lingkungan seperti ruang rapat, pusat kontrol multimedia, atau aplikasi audio visual lainnya. Ini memungkinkan penggunaan kabel HDMI yang terstruktur dan teratur.
  5. Patch Panel Voice (Telepon): Patch panel voice digunakan untuk menghubungkan kabel telepon dari outlet telepon ke perangkat telepon atau PABX. Ini digunakan dalam sistem telepon tradisional.
  6. Patch Panel USB: Patch panel USB memungkinkan pengelolaan koneksi USB dalam lingkungan seperti laboratorium komputer atau tempat kerja yang memerlukan banyak perangkat USB yang terhubung.
  7. Patch Panel Modular: Patch panel modular dapat menampung berbagai jenis konektor dan digunakan untuk mengatur beragam jenis koneksi seperti Ethernet, serat optik, HDMI, dan lainnya dalam satu panel yang terstruktur.
  8. Patch Panel Rack-Mounted: Sebagian besar kabel patch panel dipasang pada rak (rack-mounted) di dalam ruang server atau ruang jaringan. Patch panel rack-mounted dapat memiliki kapasitas yang bervariasi, mulai dari beberapa port hingga ratusan port tergantung pada ukuran dan kebutuhan jaringan.

Memilih jenis kabel patch panel yang tepat tergantung pada jenis jaringan dan kebutuhan koneksi yang dimiliki oleh organisasi atau instalasi Anda. Pastikan untuk memilih kabel patch panel yang sesuai dengan jenis kabel dan konektor yang digunakan dalam infrastruktur jaringan Anda untuk mencapai kinerja dan keandalan yang optimal.

Prinsip Kerja Kabel Patch Panel

Berikut adalah prinsip-prinsip utama yang melandasi cara kerja kabel patch panel:

  1. Konektivitas Terpusat: Patch panel menyediakan titik sentral untuk menghubungkan kabel dari perangkat jaringan (seperti switch, router, atau server) ke kabel jaringan yang terhubung ke perangkat lain. Dengan demikian, semua koneksi kabel dapat dikelola dan diatur secara terpusat di satu lokasi.
  2. Penyediaan Titik Koneksi: Setiap kabel dari perangkat jaringan dihubungkan ke port yang sesuai pada patch panel. Ini memungkinkan koneksi yang mudah dan cepat antara perangkat-perangkat tersebut, serta mempermudah pemeliharaan dan perubahan konfigurasi jaringan.
  3. Organisasi Kabel: Patch panel membantu dalam mengatur kabel-kabel jaringan sehingga tidak berserakan atau berantakan. Dengan menyusun kabel secara teratur di dalam patch panel, risiko kerusakan atau kesalahan koneksi dapat diminimalkan.
  4. Identifikasi yang Jelas: Setiap port pada patch panel biasanya diberi label atau nomor yang jelas. Hal ini memudahkan identifikasi kabel dan perangkat yang terhubung ke setiap port, sehingga mempercepat proses pemecahan masalah atau pemeliharaan.
  5. Fleksibilitas Konfigurasi: Dengan menggunakan patch panel, konfigurasi jaringan dapat diubah atau diperluas dengan lebih mudah. Anda dapat menghubungkan atau memutuskan koneksi antara perangkat jaringan dengan hanya mengatur ulang kabel di patch panel, tanpa harus memodifikasi struktur kabel yang ada.
  6. Manajemen yang Efisien: Patch panel membantu dalam manajemen kabel yang efisien. Kabel-kabel yang tertata rapi di dalam patch panel lebih mudah dipelihara dan diatur, serta meminimalkan gangguan atau kegagalan koneksi akibat kabel yang rusak atau tidak terhubung dengan baik.
  7. Standar Kompatibilitas: Patch panel biasanya dirancang sesuai dengan standar konektivitas yang umum digunakan, seperti Ethernet atau kecepatan transfer data tertentu (misalnya, Cat 5e, Cat 6, atau Cat 6a). Ini memastikan kualitas koneksi yang baik sesuai dengan spesifikasi jaringan.

Dengan prinsip-prinsip di atas, patch panel menjadi komponen penting dalam infrastruktur jaringan yang membantu memastikan koneksi yang stabil, efisien, dan mudah dikelola dalam lingkungan jaringan yang kompleks.

Spesifikasi Kabel Patch Panel

berikut adalah beberapa spesifikasi umum yang perlu diperhatikan saat memilih atau merancang kabel patch panel:

  1. Jumlah Port: Patch panel tersedia dalam berbagai ukuran, dengan jumlah port yang bervariasi mulai dari 12 port hingga lebih dari 100 port. Pilih jumlah port yang sesuai dengan kebutuhan jaringan Anda.
  2. Tipe Kabel dan Konektor: Pastikan patch panel mendukung jenis kabel dan konektor yang digunakan dalam jaringan Anda. Kebanyakan patch panel digunakan untuk kabel Ethernet twisted pair dengan konektor RJ45. Namun, Anda juga dapat memerlukan patch panel untuk kabel serat optik (fiber optic) dengan konektor SC, LC, atau ST.
  3. Kategori Kabel: Jika menggunakan kabel Ethernet twisted pair, perhatikan kategori kabel yang didukung oleh patch panel. Kategori kabel umumnya meliputi Cat 5e, Cat 6, Cat 6a, atau Cat 7, yang masing-masing memiliki kemampuan transfer data yang berbeda.
  4. Kapasitas Transmisi: Pastikan patch panel mendukung kecepatan transmisi data yang diinginkan. Misalnya, patch panel Cat 6a mendukung kecepatan transmisi hingga 10 Gigabit Ethernet.
  5. Mounting Type: Patch panel biasanya tersedia dalam dua jenis mounting, yaitu rack-mount dan wall-mount. Pilih tipe mounting yang sesuai dengan ruang atau lingkungan instalasi Anda.
  6. Fitur Manajemen Kabel: Beberapa patch panel dilengkapi dengan fitur manajemen kabel seperti pegangan kabel atau panel belakang yang dapat digunakan untuk mengatur dan mengelola kabel dengan rapi.
  7. Labeling Port: Pilih patch panel yang dilengkapi dengan label port yang jelas untuk memudahkan identifikasi koneksi pada patch panel.
  8. Standar Kualitas: Pastikan patch panel memenuhi standar kualitas dan keandalan yang diperlukan untuk lingkungan jaringan Anda, seperti standar TIA/EIA untuk keandalan koneksi dan kinerja.
  9. Desain Fisik: Pertimbangkan desain fisik patch panel yang memudahkan instalasi dan pemeliharaan. Misalnya, patch panel dengan desain plug-and-play atau fitur snap-in untuk konektor dapat mempermudah proses instalasi.
  10. Kemampuan Pengelolaan: Jika memerlukan kemampuan pengelolaan jaringan yang lebih canggih, Anda dapat memilih patch panel yang mendukung fitur-fitur seperti PoE (Power over Ethernet) atau kemampuan monitoring jaringan.

Pastikan untuk mempertimbangkan spesifikasi di atas sesuai dengan kebutuhan jaringan Anda sebelum memilih atau membeli kabel patch panel. Konsultasikan juga dengan vendor atau profesional jaringan untuk memastikan kompatibilitas dan kualitas produk yang dipilih.

Cara Memilih Kabel Patch Panel yang Tepat

Memilih kabel patch panel yang tepat sangat penting untuk menjaga kinerja dan kehandalan jaringan. Berikut adalah beberapa tips untuk memilih kabel patch panel yang sesuai:

  1. Perhatikan Jenis Kabel: Pilih patch panel yang kompatibel dengan jenis kabel yang digunakan dalam jaringan Anda (UTP, STP, atau serat optik).
  2. Hitung Jumlah Port yang Dibutuhkan: Pastikan patch panel memiliki jumlah port yang cukup untuk mengakomodasi semua koneksi yang diperlukan.
  3. Perhatikan Spesifikasi Teknis: Pastikan spesifikasi patch panel sesuai dengan kebutuhan jaringan, seperti kapasitas bandwidth dan kecepatan transmisi.
  4. Periksa Kualitas dan Ketahanan: Pilih patch panel yang terbuat dari bahan berkualitas tinggi dan tahan lama untuk memastikan kehandalan jaringan dalam jangka panjang.
  5. Pertimbangkan Kemudahan Instalasi: Pilih patch panel yang mudah dipasang dan dikonfigurasi untuk mempermudah pengelolaan jaringan.

Tips untuk Memahami Fungsi Kabel Patch Panel dengan Efisien

Agar dapat memahami dan mengoptimalkan fungsi kabel patch panel dengan efisien, ada beberapa tips yang dapat Anda terapkan:

  1. Label dengan Jelas: Selalu beri label setiap kabel dan port pada patch panel untuk memudahkan identifikasi dan troubleshooting jika terjadi masalah.
  2. Gunakan Warna Kabel: Gunakan sistem warna pada kabel untuk membedakan fungsi atau tujuan koneksi, seperti warna tertentu untuk koneksi data dan warna lain untuk koneksi suara atau video.
  3. Lakukan Pemeliharaan Berkala: Rutin periksa dan bersihkan patch panel untuk mencegah debu atau kotoran mengganggu koneksi jaringan.
  4. Manfaatkan Manajemen Kabel: Gunakan sistem manajemen kabel yang baik untuk menjaga keteraturan dan mencegah kabel menjadi berantakan.
  5. Pelajari Standar dan Dokumentasi: Dapatkan pemahaman yang kuat tentang standar dan dokumentasi pengaturan kabel jaringan untuk meningkatkan efisiensi dan kinerja jaringan secara keseluruhan.

Kesimpulan

Dengan memahami pengertian, fungsi, jenis, dan cara kerja kabel patch panel, serta memilih dan mengoptimalkan penggunaannya dengan tepat, Anda dapat meningkatkan efisiensi dan kehandalan jaringan komputer. Pastikan untuk selalu memilih kabel patch panel yang sesuai dengan kebutuhan spesifik jaringan Anda dan menerapkan praktik terbaik dalam pengelolaan kabel untuk memastikan kinerja optimal jaringan Anda. Semoga artikel ini dapat membantu Anda memahami lebih dalam tentang fungsi kabel patch panel dalam konteks jaringan komputer modern.
