Pemasangan kabel tray adalah salah satu langkah krusial dalam membangun sistem distribusi kabel yang efisien dan teratur di berbagai lingkungan, mulai dari gedung perkantoran hingga pabrik. Kabel tray berperan sebagai jalur utama untuk mengelola kabel listrik, telekomunikasi, dan jaringan data secara aman dan terorganisir. Langkah pertama yang perlu dipahami adalah jenis kabel tray yang sesuai dengan kebutuhan instalasi. Ada beberapa tipe kabel tray seperti tray terbuka, tray tertutup, atau wire mesh tray, masing-masing dengan kelebihan dan kegunaan yang berbeda tergantung pada lingkungan dan jenis kabel yang akan diinstalasi.
Setelah memilih jenis kabel tray yang tepat, langkah selanjutnya adalah proses cara pemasangan kabel tray. Proses ini meliputi langkah-langkah seperti perencanaan lintasan tray, pemasangan bracket atau penyangga, pemasangan tray sesuai dengan standar jarak dan ketinggian, serta pengamanan sambungan dan perlengkapan tambahan seperti coupler dan elbow. Pemasangan kabel tray yang tepat akan membantu menghindari masalah seperti kekacauan kabel, kerusakan kabel, dan keselamatan pekerja. Dengan memahami langkah-langkah pemasangan yang benar, Anda dapat meningkatkan efisiensi dan kehandalan sistem kabel dalam bangunan Anda. Ingin tahu lebih lanjut tentang cara pemasangan kabel tray yang tepat? Dalam artikel berikutnya, Elektronike.id akan membahas secara detail setiap langkah dalam pemasangan kabel tray, termasuk tips praktis dan panduan untuk menghindari kesalahan umum. Mari kita kembangkan pemahaman kita tentang teknik yang diperlukan untuk mengelola kabel dengan baik. Tetaplah bersama kami untuk informasi lebih lanjut!
Sekilas tentang Pemasangan Kabel Tray
Pemasangan kabel tray adalah salah satu aspek penting dalam instalasi sistem listrik di berbagai jenis bangunan, baik itu gedung perkantoran, pabrik, rumah sakit, atau bahkan fasilitas industri. Kabel tray merupakan sistem saluran untuk menempatkan dan melindungi kabel-kabel listrik serta komunikasi. Proses pemasangannya memainkan peran krusial dalam memastikan kehandalan dan keamanan dari seluruh sistem kabel tersebut.
Jenis Kabel Tray
Kabel tray adalah salah satu jenis saluran kabel yang digunakan dalam sistem listrik untuk menyokong dan melindungi kabel listrik. Berikut adalah beberapa jenis kabel tray yang umum digunakan:
- Kabel Tray Tipe Ladder (Ladder Tray): Kabel tray tipe ini memiliki struktur yang mirip dengan tangga, dengan sisi-sisi yang berbentuk seperti rangkaian tangga. Biasanya digunakan untuk instalasi kabel yang membutuhkan dukungan yang kuat dan tahan lama.
- Kabel Tray Tipe Trough (Trough Tray): Kabel tray tipe ini memiliki bentuk seperti palung atau bak yang datar, biasanya digunakan untuk mengatur kabel dalam jumlah yang lebih besar dan untuk mengurangi interaksi antara kabel yang berbeda.

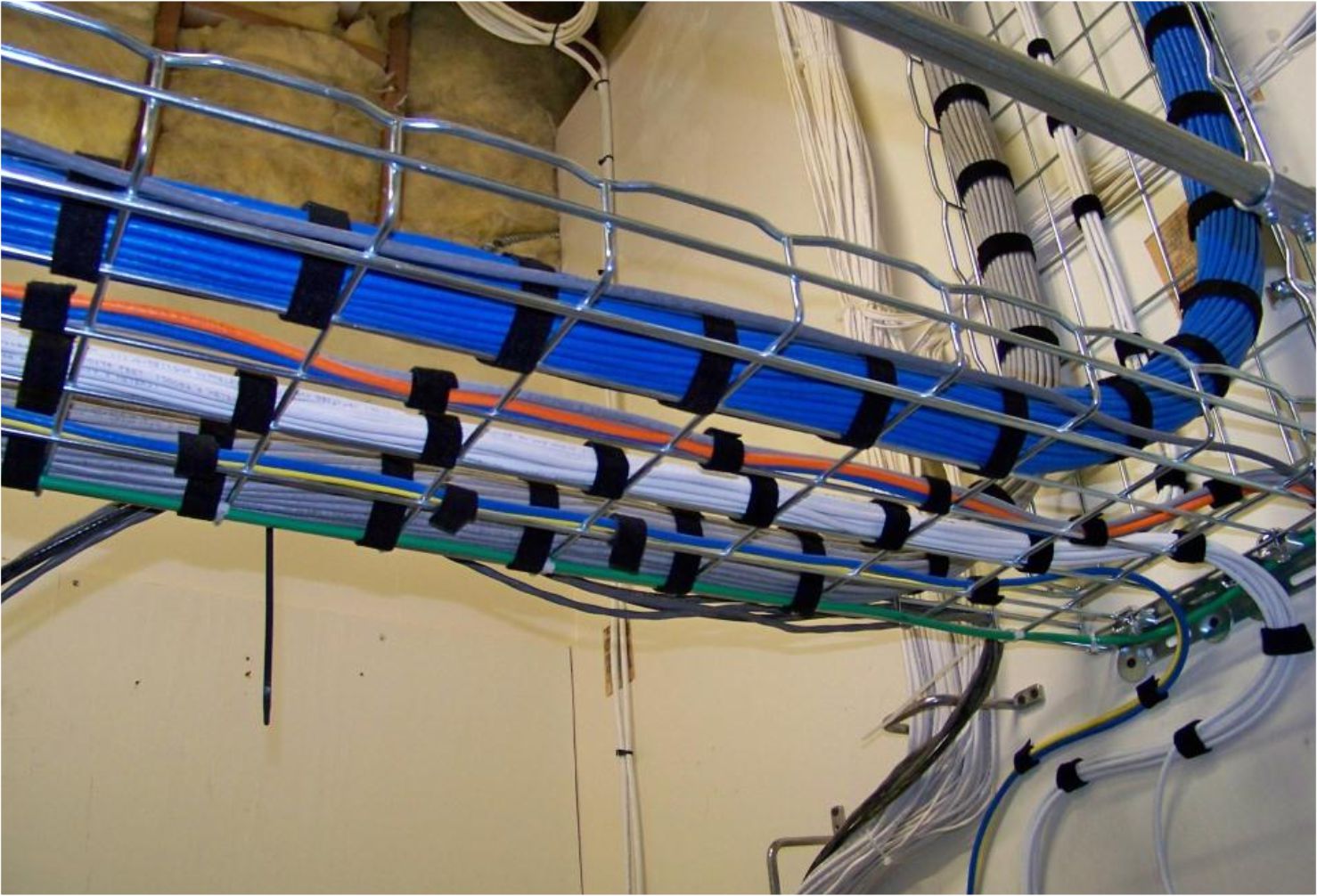

- Kabel Tray Tipe Wire Mesh (Wire Mesh Tray): Kabel tray tipe ini terbuat dari jaringan kawat baja yang dilas bersama-sama. Ini merupakan pilihan yang sering digunakan karena mudah dipasang, ringan, dan memungkinkan ventilasi yang baik untuk kabel.
- Kabel Tray Tipe Solid Bottom (Solid Bottom Tray): Kabel tray tipe ini memiliki dasar yang massif, tidak berlubang seperti tipe wire mesh. Digunakan ketika kabel memerlukan perlindungan tambahan dari elemen lingkungan atau ketika ada risiko dari tumpahan cairan.
- Kabel Tray Tipe Composite (Composite Tray): Kabel tray jenis ini terbuat dari material gabungan, seringkali plastik yang diperkuat dengan serat atau fiberglass. Biasanya digunakan di lingkungan di mana ketahanan terhadap korosi atau lingkungan kimia penting.
Setiap jenis kabel tray memiliki kelebihan dan kekurangan masing-masing, dan pemilihan jenis yang tepat tergantung pada faktor-faktor seperti lingkungan instalasi, jenis kabel yang akan dipasang, dan anggaran proyek.
Fungsi Kabel Tray
Kabel tray memiliki beberapa fungsi utama dalam sistem listrik dan komunikasi. Berikut adalah beberapa fungsi utama kabel tray:
- Dukungan Kabel: Fungsi utama kabel tray adalah sebagai saluran untuk mendukung dan menjaga kabel listrik serta kabel komunikasi. Kabel tray memberikan struktur yang kokoh untuk menjaga kabel tetap teratur dan aman selama penggunaan.
- Pelindung Kabel: Kabel tray melindungi kabel-kabel dari kerusakan mekanis, seperti tekanan, gesekan, atau tindakan manusia atau alat berat yang mungkin merusak kabel jika terpapar secara langsung.
- Penyusunan Kabel: Kabel tray memungkinkan penyusunan kabel dengan rapi dan teratur, memudahkan pengelolaan dan pemeliharaan kabel. Ini membantu dalam menghindari kekacauan kabel dan memudahkan identifikasi dan akses saat perlu.
- Ventilasi: Beberapa jenis kabel tray, seperti wire mesh tray, memberikan ventilasi yang baik untuk kabel. Ini membantu menjaga suhu kabel tetap stabil dan mencegah penumpukan panas yang berlebihan.
- Aksesibilitas: Kabel tray memfasilitasi akses untuk inspeksi, pemeliharaan, atau perbaikan kabel. Dengan kabel terpasang di atas kabel tray, teknisi dapat dengan mudah mengidentifikasi dan mengatasi masalah tanpa harus membongkar instalasi secara keseluruhan.
- Fleksibilitas: Kabel tray memungkinkan penambahan atau penggantian kabel dengan mudah tanpa perlu mengganggu kabel yang ada. Ini memberikan fleksibilitas dalam merancang dan mengelola sistem listrik.
- Manajemen Kabel: Kabel tray membantu dalam manajemen kabel secara keseluruhan. Dengan kabel terorganisir di dalam tray, risiko kekacauan dan gangguan akibat kabel yang berserakan dapat dihindari.
Pemilihan kabel tray yang tepat dan pengaturan yang baik sangat penting untuk menjaga keandalan sistem listrik dan komunikasi. Kabel tray harus dipilih berdasarkan jenis lingkungan, beban kabel, ukuran kabel, dan faktor-faktor lainnya untuk memastikan kinerja optimal dan keamanan dalam penggunaan jangka panjang.
Cara Kerja Kabel Tray
Sebelum memulai pemasangan kabel tray, perlu dipahami prinsip dasar cara kerjanya:
- Penentuan Lokasi dan Desain: Langkah pertama adalah menentukan lokasi pemasangan kabel tray sesuai dengan kebutuhan dan desain sistem listrik yang akan dipasang. Hal ini meliputi estimasi beban kabel dan lintasan yang optimal.
- Pemotongan dan Pemasangan: Kabel tray dapat dipotong sesuai ukuran yang dibutuhkan dengan menggunakan peralatan pemotong khusus. Setelah itu, kabel tray dipasang secara bersamaan dengan pemasangan kabel-kabel di dalamnya.
- Pengikatan dan Pengencangan: Pastikan kabel-kabel yang dipasang di dalam kabel tray terikat dengan baik dan terencana untuk menghindari goyangan atau pergeseran yang bisa merusak kabel atau komponen lainnya.
Cara Pemasangan Kabel Tray
Cara pemasangan kabel tray dilakukan dengan langkah-langkah berikut:
- Persiapan dan Penyusunan Rencana: Lakukan survei dan identifikasi lokasi pemasangan kabel tray. Buat rencana pemasangan yang mencakup jalur, titik dukungan, dan jenis kabel tray yang akan digunakan.
- Pemasangan Dukungan: Pasang dukungan kabel tray (bracket) pada dinding atau langit-langit sesuai dengan rencana. Pastikan pemasangan bracket kuat dan stabil untuk menopang berat kabel tray dan isinya.
- Pemasangan Kabel Tray: Tempatkan kabel tray pada bracket yang telah dipasang. Pastikan setiap sambungan antar bagian kabel tray terhubung dengan rapat dan kuat.
- Pemasangan Kabel: Setelah kabel tray terpasang, lakukan pemasangan kabel-kabel listrik di dalamnya. Pastikan pengaturan kabel sesuai dengan standar tata letak dan jarak aman antar kabel.
- Uji Fungsional: Sebelum menutup pemasangan, lakukan uji fungsional untuk memastikan semua kabel terpasang dengan baik dan sistem berfungsi seperti yang diharapkan.
Tips Memilih & Memasang Kabel Tray dengan Efisien
- Pilih Jenis Kabel Tray yang Sesuai: Pertimbangkan jenis kabel tray yang paling sesuai dengan kebutuhan aplikasi dan lingkungan tempat pemasangan.
- Perhitungan Beban Kabel: Pastikan melakukan perhitungan beban kabel dengan tepat untuk menentukan jenis dan ukuran kabel tray yang dibutuhkan.
- Gunakan Peralatan dan Material Berkualitas: Selalu gunakan peralatan dan material pemasangan yang berkualitas untuk memastikan keamanan dan ketahanan sistem.
- Ikuti Standar Keselamatan: Patuhi standar keselamatan kerja saat melakukan pemasangan kabel tray, terutama jika pemasangan dilakukan di ketinggian atau di area yang sulit dijangkau.
- Rutin Pemeliharaan: Lakukan pemeliharaan rutin terhadap kabel tray dan kabel-kabel yang terpasang di dalamnya untuk memastikan kinerja sistem tetap optimal.
Kesimpulan
Cara pemasangan kabel tray adalah tahap penting dalam penyusunan sistem listrik yang efisien dan handal. Dengan memahami jenis kabel tray yang tepat, fungsi utamanya, serta langkah-langkah pemasangan yang benar, Anda dapat memastikan kelancaran operasional sistem listrik yang terpasang. Ingatlah untuk selalu mengutamakan kualitas dan keamanan dalam memilih serta memasang kabel tray untuk proyek instalasi listrik Anda.
