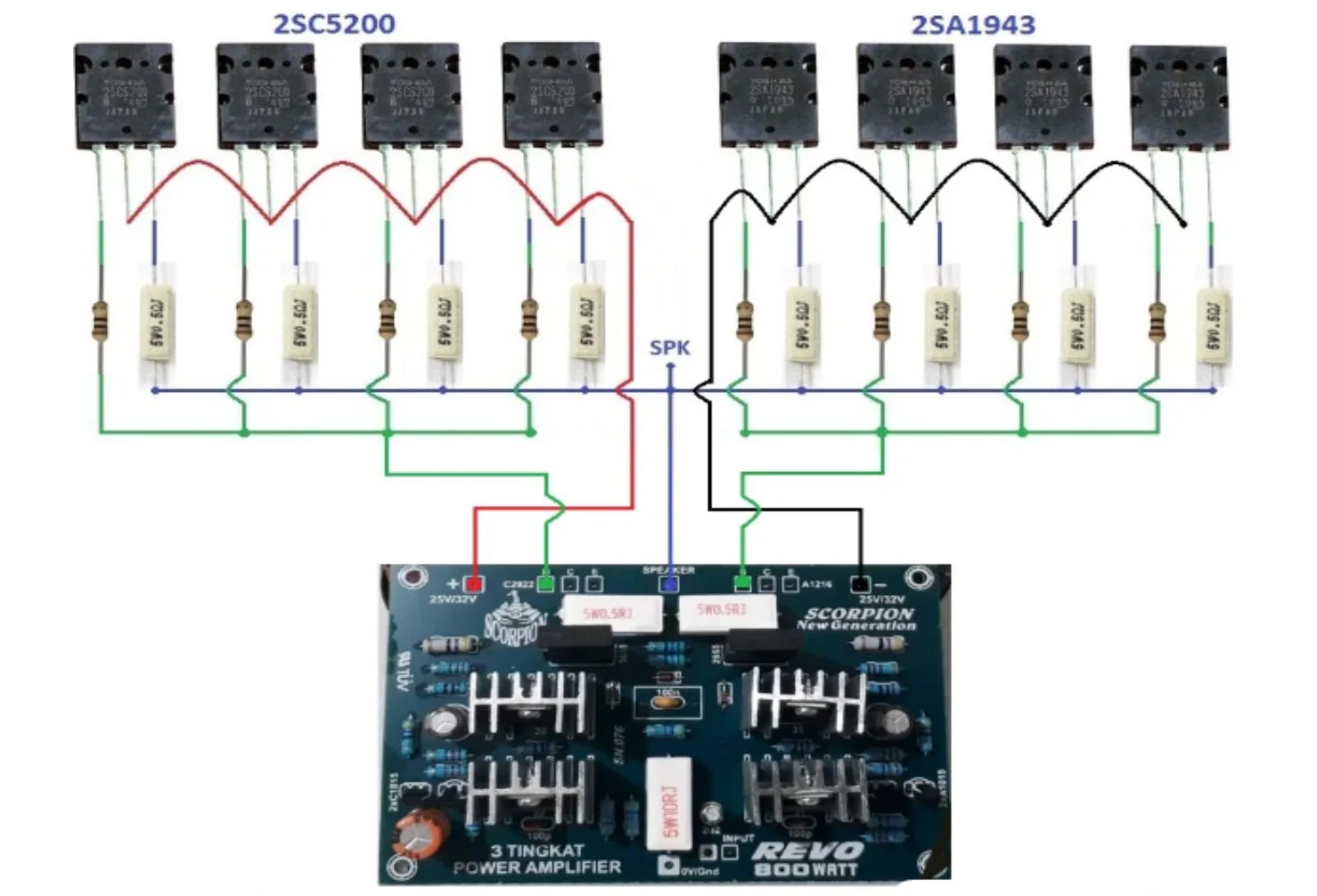

Cara Memasang Transistor Paralel Dengan Praktis, Berikut Tipsnya

Dalam dunia elektronika, transistor adalah komponen vital yang memungkinkan pengendalian arus listrik untuk berbagai aplikasi, mulai dari penguat sinyal hingga pengatur kecepatan motor. Namun, ada situasi di mana satu transistor tidak cukup untuk menangani beban yang diberikan, atau bahkan untuk meningkatkan efisiensi dan keandalan sistem. Inilah saatnya untuk mempertimbangkan penggunaan transistor paralel. Cara memasang transistor paralel adalah teknik yang umum digunakan untuk meningkatkan kapasitas arus, mengurangi beban pada setiap transistor, dan meningkatkan keandalan sistem secara keseluruhan. Namun, seperti halnya dengan semua aspek dalam dunia teknologi, ada cara yang benar dan cara yang salah untuk melakukannya. Pertama-tama, penting untuk memahami bagaimana menghubungkan transistor secara paralel dengan benar. Langkah-langkahnya melibatkan pemilihan transistor yang serupa, penggunaan resistor pembagi beban untuk memastikan aliran arus seimbang, dan perhatian terhadap distribusi panas agar tidak mengakibatkan ketidakseimbangan yang merusak. Dalam artikel ini, Elektronike.id akan menjelaskan dengan lebih rinci tentang cara memasang transistor paralel dengan benar, langkah-langkah yang diperlukan, serta manfaat dan risikonya. Jadi, jika Anda tertarik untuk mengoptimalkan kinerja sistem elektronik Anda atau hanya ingin memperluas pengetahuan teknis Anda, mari kita telusuri lebih dalam tentang dunia menarik dari transistor paralel. Jangan lewatkan pembahasan lengkapnya!





Pengertian Transistor Paralel

Transistor adalah komponen elektronika yang memiliki peran vital dalam mengontrol arus listrik. Transistor paralel adalah istilah yang merujuk pada penggunaan beberapa transistor yang dihubungkan secara paralel dalam suatu rangkaian elektronika. Dalam konsep ini, transistor-transistor tersebut ditempatkan berdampingan dengan tujuan untuk meningkatkan kemampuan daya atau arus yang dapat ditangani oleh rangkaian tersebut.





Komponen Transistor Paralel

Untuk menghubungkan transistor secara paralel, beberapa komponen yang mungkin Anda butuhkan antara lain:

  1. Transistor: Tentu saja, transistor adalah komponen utama dalam rangkaian transistor paralel. Pastikan Anda memilih transistor yang sesuai dengan kebutuhan spesifik aplikasi Anda, seperti transistor daya yang mampu menangani arus dan tegangan yang diinginkan.
  2. Resistor: Resistor digunakan untuk membagi arus dengan merata di antara transistor-transistor yang dihubungkan secara paralel. Ini membantu menyesuaikan karakteristik transistor dan memastikan aliran arus yang seimbang. Resistor ini dapat disebut sebagai resistor pengimbang arus.
  3. Heatsink: Heatsink digunakan untuk mendinginkan transistor dan membantu menjaga suhu operasi transistor tetap rendah. Dalam rangkaian transistor paralel, terutama jika digunakan untuk daya yang tinggi, heatsink adalah komponen yang sangat penting untuk mencegah overheating dan kerusakan pada transistor.
  4. PCB (Printed Circuit Board): Jika Anda merancang rangkaian dalam PCB, Anda akan membutuhkan PCB yang dirancang dengan baik untuk menampung transistor-transistor secara paralel. PCB harus dirancang dengan jalur yang memadai untuk aliran arus tinggi dan pemisahan termal yang baik antara transistor.
  5. Komponen Perlindungan: Opsional, tetapi seringkali direkomendasikan, terutama jika rangkaian berpotensi terkena transien arus atau tegangan yang tinggi. Ini bisa termasuk dioda zener, dioda proteksi, atau resistor pemantul transien untuk melindungi transistor dari kerusakan.
  6. Konektor dan Kabel: Anda mungkin memerlukan konektor dan kabel untuk menghubungkan transistor paralel dengan sumber daya atau bagian lain dari rangkaian Anda.
  7. Instrumen Pengukur: Untuk menguji dan memantau kinerja transistor paralel selama operasi, Anda mungkin memerlukan instrumen pengukur seperti multimeter untuk mengukur arus, tegangan, dan suhu.

Dengan menggunakan komponen-komponen di atas dengan benar, Anda dapat merancang dan membangun rangkaian transistor paralel yang stabil dan andal sesuai dengan kebutuhan aplikasi Anda. Pastikan untuk memperhatikan spesifikasi dan perhitungan yang diperlukan untuk memastikan komponen yang dipilih sesuai dengan kebutuhan rangkaian Anda.





Alat & Bahan untuk Memasang Transistor Paralel

Sebelum memulai proses pemasangan, pastikan Anda memiliki semua alat dan bahan yang diperlukan. Beberapa di antaranya termasuk:

  • Transistor (jumlah sesuai kebutuhan)
  • Resistor (jika diperlukan)
  • Kabel solder dan soldering iron
  • Papan sirkuit atau breadboard
  • Multimeter untuk pengukuran
  • Pisau atau gunting kawat untuk memotong kabel
  • Heat sink untuk mendinginkan transistor jika diperlukan
  • Panduan atau diagram rangkaian elektronika yang akan diikuti

Dengan semua alat dan bahan ini tersedia, Anda siap untuk memulai proses pemasangan transistor paralel.





Cara Memasang Transistor Paralel dengan Praktis

Cara memasang transistor paralel dapat dilakukan dengan langkah-langkah berikut ini:

  1. Pilih Transistor yang Cocok: Pastikan transistor yang akan Anda pasang secara paralel memiliki karakteristik yang serupa, seperti jenis, daya, tegangan, dan hfe (faktor penguatan arus). Ini akan memastikan distribusi arus yang merata di antara transistor-transistor.
  2. Rangkaian Pengimbang Arus: Gunakan resistor untuk membagi arus dengan merata di antara transistor-transistor. Rangkaian pengimbang arus ini membantu menyesuaikan karakteristik transistor dan memastikan aliran arus yang seimbang. Anda dapat menggunakan rumus Ohm’s Law (V = IR) untuk menghitung nilai resistor yang diperlukan.
  3. Pasang Transistor pada PCB atau Heatsink: Jika Anda menggunakan PCB, pastikan untuk merancang jalur yang memadai untuk aliran arus yang tinggi dan pemisahan termal yang baik antara transistor. Jika perlu, gunakan heatsink untuk membantu menyerap panas dan mendinginkan transistor.
  4. Hubungkan Basis, Emitor, dan Kolektor dengan Benar: Pastikan Anda menghubungkan basis, emitir, dan kolektor setiap transistor sesuai dengan kebutuhan rangkaian Anda. Periksa spesifikasi transistor untuk memastikan Anda menghubungkannya dengan benar.
  5. Uji Rangkaian: Sebelum mengoperasikan rangkaian secara penuh, lakukan pengujian untuk memastikan bahwa transistor bekerja dengan baik dan arus terbagi secara merata di antara mereka. Perhatikan suhu transistor selama pengujian dan pastikan tidak terlalu panas.
  6. Pasang Perlindungan Transien (Opsional): Jika diperlukan, pasang komponen perlindungan seperti dioda zener, dioda proteksi, atau resistor pemantul transien untuk melindungi transistor dari transien arus atau tegangan yang berlebihan.
  7. Monitor dan Perawatan: Setelah dipasang, monitor kinerja transistor secara teratur dan pastikan untuk melakukan perawatan yang diperlukan, seperti membersihkan heatsink atau memeriksa penghubung secara berkala.

Dengan mengikuti langkah-langkah di atas, Anda dapat memasang transistor secara paralel dengan cara yang praktis dan efisien dalam rangkaian Anda. Pastikan untuk memperhatikan faktor-faktor seperti pemilihan transistor yang sesuai, pemisahan termal, dan perlindungan transien untuk menjaga kinerja dan keandalan rangkaian.





Cara Kerja Transistor Paralel

Transistor dapat dihubungkan secara paralel untuk meningkatkan kemampuan daya dan arus yang dapat ditangani oleh rangkaian. Namun, perlu dipahami bahwa menghubungkan transistor secara paralel juga memerlukan perhatian terhadap beberapa faktor agar transistor bekerja secara efisien dan aman. Berikut adalah beberapa poin penting tentang cara kerja transistor paralel:

  1. Pemilihan Transistor yang Cocok: Pastikan transistor yang akan dihubungkan secara paralel memiliki karakteristik yang serupa, seperti jenis, daya, tegangan, dan hfe (hFE adalah faktor penguatan arus dari transistor). Transistor dengan karakteristik yang serupa akan memastikan distribusi arus yang merata di antara mereka.
  2. Resistor Pengimbang: Untuk memastikan arus terbagi secara merata di antara transistor-transistor yang dihubungkan secara paralel, resistor pengimbang dapat digunakan. Resistor ini dihubungkan secara serial dengan masing-masing transistor untuk menyesuaikan karakteristik dan memastikan aliran arus yang seimbang.
  3. Pemantauan Suhu: Menghubungkan transistor secara paralel dapat menyebabkan peningkatan suhu karena transistornya harus menangani beban arus yang lebih besar. Pastikan untuk memantau suhu transistor dan menggunakan pendingin atau pendingin jika diperlukan untuk mencegah overheating yang dapat merusak transistor.
  4. Pemisahan Termal: Pastikan transistor-transistor yang dihubungkan secara paralel memiliki pemisahan termal yang memadai untuk mencegah penumpukan panas di satu titik yang dapat mengakibatkan kegagalan transistor. Penggunaan pendingin termal atau heatsink dapat membantu dalam menjaga suhu transistor tetap rendah.
  5. Perancangan PCB yang Baik: Jika menggunakan rangkaian PCB (Printed Circuit Board), pastikan perancangan PCB yang baik untuk memastikan jalur arus yang merata dan pemisahan termal yang memadai antara transistor-transistor yang dihubungkan secara paralel.
  6. Proteksi Terhadap Transien: Pastikan transistor-transistor dilindungi dari transien arus atau tegangan yang berlebihan yang dapat merusak mereka. Penggunaan komponen perlindungan seperti dioda zener, dioda proteksi, atau resistor pemantul transien dapat membantu dalam menjaga keandalan transistor.

Dengan memperhatikan faktor-faktor di atas, transistor dapat dihubungkan secara paralel untuk meningkatkan kemampuan daya dan arus dalam suatu rangkaian dengan cara yang efisien dan aman.





Tips Sukses dalam Memasang Transistor Paralel

  1. Pahami Spesifikasi Transistor: Pastikan Anda memilih transistor yang sesuai dengan kebutuhan rangkaian Anda, termasuk daya, tegangan, dan arus yang dapat ditangani.
  2. Perhatikan Pengaturan Suhu: Transistor cenderung menghasilkan panas saat beroperasi, terutama saat menangani beban berat. Pastikan untuk menyediakan pendingin atau heat sink jika diperlukan.
  3. Periksa Koneksi dengan Teliti: Koneksi yang longgar atau salah dapat menyebabkan kerusakan pada transistor atau rangkaian secara keseluruhan. Pastikan untuk memeriksa setiap koneksi dengan teliti sebelum menyalakan rangkaian.
  4. Jaga Kebersihan: Saat melakukan soldering, pastikan area kerja tetap bersih dari residu solder yang tidak diinginkan. Hal ini dapat mencegah terjadinya konslet atau hubungan yang tidak stabil.
  5. Simulasikan dan Uji Coba: Sebelum mengimplementasikan rangkaian secara penuh, gunakan simulator rangkaian atau breadboard untuk menguji fungsionalitasnya secara keseluruhan.





Kesimpulan

Cara memasang transistor paralel membutuhkan pemahaman yang baik tentang prinsip dasar elektronika dan keterampilan dalam mengelola komponen elektronik. Dengan mengikuti langkah-langkah yang benar dan memperhatikan tips yang disebutkan di atas, Anda dapat memasang transistor paralel dengan sukses untuk meningkatkan kinerja rangkaian elektronika Anda. Pastikan untuk selalu memeriksa dan menguji rangkaian dengan teliti sebelum menggunakannya secara penuh untuk mencegah kerusakan yang tidak diinginkan.
