Cara Megger Kabel, Berikut Fungsinya

Ketika berbicara tentang infrastruktur listrik, salah satu aspek yang sering terabaikan adalah keadaan kabel yang menyediakan jalur vital bagi aliran listrik. Bagaimana kita dapat memastikan kualitas dan keandalan kabel tersebut? Jawabannya ada pada alat yang mungkin tidak sering terdengar namanya: Megger.  Megger bukanlah nama yang asing di dunia teknik listrik. Ini adalah alat uji yang sering digunakan untuk mengukur resistansi isolasi kabel. Namun, penggunaan yang tepat dari Megger tidak selalu dipahami dengan baik. Menggenggam kabel dan menekan tombol Test mungkin terlihat cukup sederhana, namun langkah-langkah di balik itu membutuhkan pengetahuan dan keterampilan yang tepat. Dari mempersiapkan alat dengan benar hingga menafsirkan hasil pengukuran, setiap langkah harus dilakukan dengan cermat dan hati-hati.

Dalam pembahasan ini, Elektronike.id akan membahas secara mendalam Cara Megger Kabel dan mengungkap pentingnya menjaga integritas isolasi kabel dalam sistem listrik. Dengan pemahaman yang lebih baik tentang proses ini, Anda dapat meningkatkan keamanan dan kinerja sistem listrik Anda. Mari bergabung dalam perjalanan ini untuk mengeksplorasi teknologi yang mungkin tampak sederhana namun memiliki dampak besar dalam memastikan konektivitas listrik yang aman dan efisien. Saya mengundang Anda untuk menyimak pembahasan lebih lanjut dan menemukan rahasia di balik Cara Megger Kabel yang memukau.





Sekilas Tentang Megger Kabel

Megger kabel merupakan sebuah alat uji yang penting dalam dunia listrik, digunakan untuk menguji integritas isolasi pada kabel listrik. Alat ini memiliki peran krusial dalam memastikan keamanan dan kinerja sistem kelistrikan. Uji megger membantu mendeteksi potensi kerusakan pada isolasi kabel, yang dapat mengurangi risiko kegagalan dan bahaya listrik.





Apa Itu Megger Kabel?

Megger kabel adalah alat uji yang dirancang khusus untuk mengukur resistansi isolasi dalam kabel listrik. Resistansi isolasi mengacu pada kemampuan isolasi kabel untuk mencegah arus listrik melalui konduktor yang terisolasi. Dengan kata lain, megger kabel mengukur seberapa baik kabel dapat menjaga arus tetap dalam konduktor dan mencegah kebocoran listrik yang berpotensi membahayakan.





Fungsi Megger Kabel

Berikut ini beberapa fungsi utama dari Megger:

  1. Mengukur resistansi isolasi: Megger digunakan untuk mengukur resistansi isolasi dari kabel listrik dan peralatan lainnya. Ini penting karena resistansi isolasi yang rendah dapat menunjukkan adanya kebocoran arus, yang dapat mengakibatkan bahaya listrik atau gangguan pada sistem.
  2. Mendeteksi kerusakan isolasi: Dengan mengukur resistansi isolasi, Megger dapat membantu dalam mendeteksi kerusakan pada isolasi kabel, seperti retak atau robek. Hal ini memungkinkan perbaikan atau penggantian yang diperlukan sebelum terjadi kegagalan atau kecelakaan listrik.
  3. Pencegahan kegagalan sistem: Dengan menggunakan Megger secara teratur, operator dapat melakukan pemantauan rutin terhadap kondisi isolasi kabel dan peralatan listrik. Hal ini membantu dalam mencegah kegagalan sistem yang disebabkan oleh kerusakan isolasi yang tidak terdeteksi.
  4. Meningkatkan keandalan sistem: Dengan memastikan isolasi kabel dalam kondisi baik, Megger membantu meningkatkan keandalan sistem listrik secara keseluruhan. Kabel yang terisolasi dengan baik meminimalkan risiko gangguan listrik dan memperpanjang umur operasional peralatan.
  5. Verifikasi pemasangan kabel baru: Megger juga digunakan untuk memverifikasi kualitas pemasangan kabel baru. Dengan mengukur resistansi isolasi setelah pemasangan, operator dapat memastikan bahwa kabel terpasang dengan benar dan tidak ada masalah isolasi yang mungkin terjadi.

Dengan demikian, fungsi utama Megger adalah untuk memastikan integritas isolasi kabel dan peralatan listrik, serta mencegah kecelakaan listrik dan kegagalan sistem yang dapat disebabkan oleh kerusakan isolasi.





Cara Kerja Megger Kabel

Berikut adalah langkah-langkah umum cara kerja megger:

  1. Persiapan: Pastikan kabel dalam keadaan mati (tidak terhubung dengan sumber listrik) sebelum pengujian dimulai. Pastikan megger terhubung dengan kabel yang akan diuji.
  2. Penerapan Tegangan: Megger mengaplikasikan tegangan DC tinggi ke isolasi kabel. Tegangan ini biasanya bervariasi antara beberapa ratus volt hingga beberapa ribu volt, tergantung pada jenis isolasi dan ukuran kabel.
  3. Mengukur Resistansi: Tegangan DC yang diterapkan oleh megger akan menyebabkan arus kecil mengalir melalui isolasi kabel. Megger kemudian mengukur resistansi isolasi kabel dengan cara membandingkan arus yang mengalir melalui isolasi dengan tegangan yang diterapkan.
  4. Penilaian Hasil: Megger akan menampilkan nilai resistansi isolasi dalam satuan ohm. Semakin tinggi nilai resistansi, semakin baik integritas isolasi kabelnya. Jika nilai resistansi terlalu rendah, itu bisa menunjukkan adanya kebocoran arus melalui isolasi, yang bisa mengakibatkan masalah seperti korsleting atau kerusakan lainnya.
  5. Interpretasi Hasil: Berdasarkan nilai resistansi yang diukur, teknisi dapat menilai apakah isolasi kabel tersebut masih baik atau sudah mulai mengalami degradasi atau kerusakan.

Penggunaan megger ini penting dalam pemeliharaan sistem kelistrikan karena dapat membantu mendeteksi masalah isolasi sebelum terjadi kegagalan yang lebih serius atau bahaya listrik.

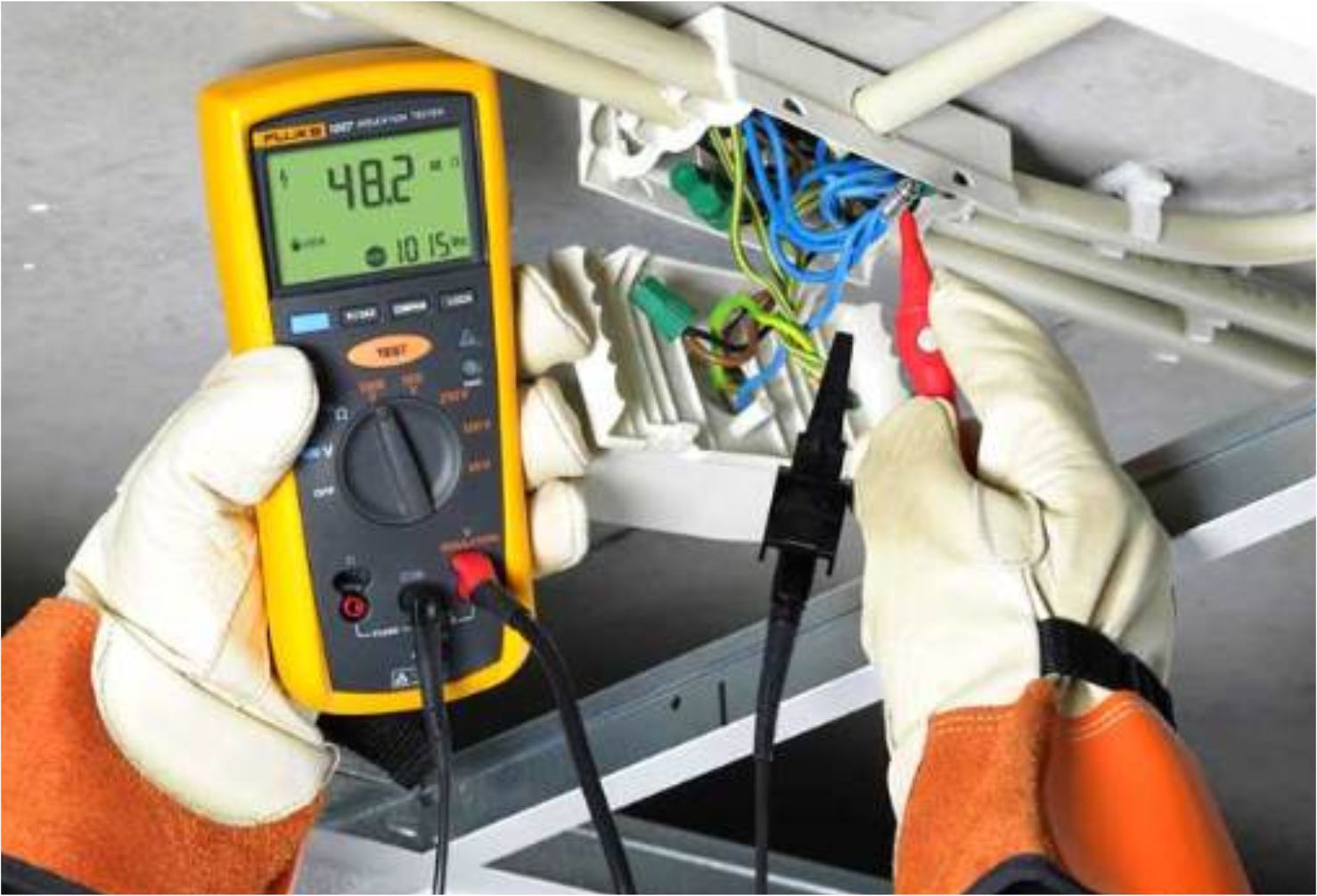

Cara Megger Kabel

Berikut adalah langkah-langkah umum cara megger kabel:

  1. Persiapkan alat: Pastikan Megger dalam kondisi baik dan sudah dikalibrasi dengan benar sesuai dengan petunjuk penggunaan. Periksa juga probe dan kabel penghubung untuk memastikan tidak ada kerusakan.
  2. Matikan listrik: Pastikan kabel yang akan diuji dalam keadaan mati dan terputus dari sumber daya listrik. Hal ini penting untuk mencegah kejutan listrik atau kerusakan pada Megger.
  3. Siapkan koneksi: Hubungkan kabel pengujian Megger ke kabel yang akan diuji. Pastikan koneksi yang kuat dan bersih untuk mendapatkan hasil yang akurat.
  4. Atur pengaturan: Sesuaikan pengaturan Megger sesuai dengan jenis kabel yang diuji dan nilai resistansi isolasi yang diharapkan. Hal ini dapat dilakukan dengan mengatur rentang pengukuran dan tegangan output yang sesuai.
  5. Uji isolasi: Nyalakan Megger dan biarkan alat mencapai tegangan uji yang telah ditetapkan. Kemudian, tekan tombol “Test” untuk memulai pengujian isolasi. Megger akan mengukur resistansi isolasi kabel dan menampilkan hasilnya pada layar.
  6. Interpretasi hasil: Perhatikan hasil pengukuran yang ditampilkan oleh Megger. Jika resistansi isolasi dalam rentang normal, kabel dianggap dalam kondisi baik. Namun, jika resistansi isolasi terlalu rendah, hal itu menandakan adanya kerusakan isolasi yang perlu diperbaiki atau kabel yang perlu diganti.
  7. Catat hasil: Penting untuk mencatat hasil pengukuran isolasi kabel untuk referensi di masa depan. Hal ini juga dapat membantu dalam pemeliharaan preventif dan perencanaan perbaikan.
  8. Putuskan koneksi: Setelah selesai menguji, putuskan koneksi antara Megger dan kabel yang diuji. Pastikan untuk mematikan Megger dan menyimpannya dengan aman untuk digunakan kembali di waktu yang akan datang.

Dengan mengikuti langkah-langkah ini dengan hati-hati, Anda dapat menggunakan Megger dengan efektif untuk menguji isolasi kabel dan memastikan keandalan sistem listrik. Jika Anda tidak yakin tentang cara menggunakan Megger dengan benar, penting untuk mendapatkan bantuan dari ahli listrik yang terlatih.





Tips untuk Melakukan Megger Kabel Secara Efisien

  1. Rutin Melakukan Pengujian: Lakukan pengujian secara rutin untuk mencegah masalah yang tidak terdeteksi.
  2. Perhatikan Standar: Pastikan megger kabel diatur sesuai dengan standar yang berlaku untuk kabel yang diuji.
  3. Periksa Kondisi Alat: Selalu periksa kondisi alat megger sebelum digunakan untuk memastikan akurasi pengukuran.
  4. Lakukan Pemeriksaan Lanjutan: Jika hasil pengujian mengindikasikan masalah, lakukan pemeriksaan lanjutan atau konsultasi dengan ahli listrik.





Kesimpulan

Cara megger kabel yang sangat penting dalam pemeliharaan sistem kelistrikan. Dengan menggunakan megger secara teratur, kita dapat mengidentifikasi potensi masalah isolasi sebelum menjadi risiko serius. Penting untuk memahami cara kerja alat ini dan mengikuti prosedur pengujian yang tepat untuk menjaga keamanan dan kinerja sistem listrik.
